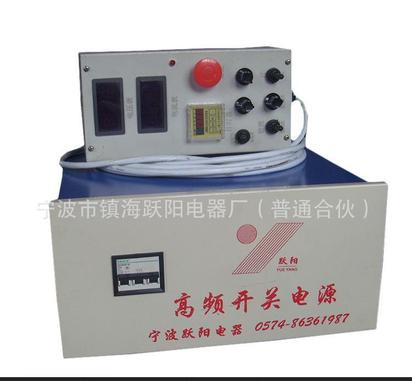

高效节能环保电源 连续可调电源 脉冲电源

◎高频电镀电源特点：

【过流保护】当电源工作过程中发生过流现象时，系统能有效保护设备安全。

【体积小、重量轻】体积与重量为可控硅整流器的1/5-1/10，便于您规划、扩建、移动、维护和安装。

【节能效果】开关电源由于采用了高频变压器，转换效率大大提高，正常情况下较可控硅设备提高效率10%以上，负载率达70%以下时较可控硅设备提高效率30%以上。

【输出稳定性高】系统反应速度快（微秒级），对于网电及负载变化具有极强的适应性，输出精度可优于1%。开关电源的工作效率高、所以控制精度高，有利于提高产品质量。

【输出波形易于调制】工作频率高，其输出波形调整相对处理成本较低，可以较方便的按照用户工艺要求改变输出波形。这样对于工作现场提高工效，改善加工产品质量有较强作用。

【缺相保护】当电网故障造成设备缺相运行时，系统会自动关机。

【电压保护】允许电网变化范围为380±10%V，当电网超出允许范围是自动调节脉宽，保证设备正常运行。

【过热保护】当通风系统堵塞、通风系统内部故障、风机温度过高，电源自动停止工作，同事发出报警信号。

【操作简单，可远端控制】高频直流电源可带非线性负载，近控远控兼备。

【稳压精度】

源效应：≤0.1%额定值（仅由于输入源电压变化±10%时引起的输出电压变化率）；

时漂：≤0.3%额定值（仅由于电源连续工作时间大于8小时时引起的输出电压变化率）；

温漂：≤0.04%额定值／℃（仅由于在电源使用环境温度范围内，由环境温度变化引起的输出电压变化率）；

负载效应：≤0.2%额定值（仅由于输出电流从零至额定值变化时引起的输出电压变化率）。

【稳流精度】

源效应：≤0.1%额定值（仅由于输入源电压变化±10%时引起的输出电压变化率）；

时漂：≤0.3%额定值（仅由于电源连续工作时间大于8小时时引起的输出电压变化率）；

温漂：≤0.04%额定值／℃（仅由于在电源使用环境温度范围内，由环境温度变化引起的输出电压变化率）；

负载效应：≤0.2%额定值（仅由于输出电压从零至额定值变化时引起的输出电流变化率）。

◎ 技术参数

输入电压：交流三相380V±10%  220V单相  50Hz±10%
输出方式：直流
最高输出电压电流值：1000 V/50000 A（可根据您的要求定制）

工作效率：50KHz
输出纹波：稳压时≤1%额定值+10mV;稳流时≤2%额定值+10mA(计量范围：80%-100%额定输出时)
冷却方式：强迫风冷或水冷（任意选择）

输出电压、电流显示方式：LED数码管显示或液晶显示
输出电压、电流显示分辨率：0.1V；0.1A

负荷运行：满负荷24小时运行，海拔1000米以上，降容使用
工作环境：环境温度0℃-40℃；空气相对湿度不大于90%（环境温度20℃±5℃时）

◎ 可插拔式冗余模块电源系统

 ·每一个电源模块为一个独立单元，在某一块电源模块无法正常工作时，可以在不关停电源的情况下更换无法正常工作的电源模块，保证客户工作效益。
 ·各模块的控制采用了先进的RS485网络控制系统，控制精度高，由于是数字控制，控制信号无衰减，远程控制最远可达1.2KM。
 ·各模块之间采用了自动均流技术，外部控制器设置一定的电流，系统会将电流平均分配给下面所有单元模块，各模块之间的均流系数在1%以内。

 ·大功率高频开关电源设计时一般都考虑采用N+X冗余备用系统，正常情况下，所有模块单元都参与工作，一旦其中某一个模块失效系统自动将故障单元退出，其它模块共同分担故障单元电流，使总输出电压、电流保持不变，同时可将故障模块取出维护，大大提高电源的可靠性。
 ·稳压、稳流控制模式。
 ·效率大于90%，功率因数高0.95以上，节能省电。
 ·有软起动、过压、过流、缺相、过热等保护措施。
 ·RS485全数字网络化控制。
 ·内部线路板采取了防盐雾酸化的三防胶,使电子元器件不易受环境腐蚀,产品持久耐用。

◎ 关于本电源：

1、电源技术方案：

小功率电源使用稳定、耐用，外观小巧，方便灵活摆放，还可根据客户要求设计外形；大功率采用并机型冗余模块电源系统，高频开关电源技术，IGBT功率控制模块，RS485标准通讯接口、PMW脉冲宽度调制技术。

2、电源概述：

本厂电源采用IGBT功率控制模块，高频开关电源技术，为稳定大功率电源的输出，采用并机型冗余模块电源系统，在提高输出稳定性的基础上，简化了设备的检修维护过程，提高了设备可持续工作能力，可插拔式模块电源能够实现“故障不停机，维修不误工”，极大的减少了客户因设备故障问题造成的生产损失。根据客户要求，RS485能够良好的实现与计算机通话，完成并网控制。电源所采用系统相同，相互之间可并联，实现并联输出。

3、关于规格：

我公司对电源规格型号，直接采用电源参数，比如1000A12V电源即为输出直流电流1000A、直流电压12V的高频电源。

4、电源使用环境：

本电源可工作在环境温度零下10℃到70℃；在常温（15℃-25℃）时空气相对湿度应小于90%。

5、电源负载特性以及控制技术：

高频直流电源可带非线性负载，近控远控兼备。

6、电源输入/输出配线方式和规格要求

远控线标配长度为5米，如需加长费用另算；通讯 2根双脚线（正规国标线）。

7、电源主电路电气原理框图

8、电源柜体工艺结构及尺寸

采用抽屉式整体结构，关于尺寸，如果您有特殊要求，尽请与我公司联系，我公司可根据您的要求做一些调整。

9、冷却

关于电源的冷却，本电源可采用风冷以及水冷两种冷却方式，风冷简单，但是噪音会比较大，水冷要比风冷稳定;跃阳生产的水冷电源适用自来水，一般水冷电源对水质有要求，最好使用去离子水；而跃阳水冷电源解决了这个问题，跃阳生产的水冷电源水压可以调高，防止产生水垢后使管道堵塞。

10、设备验收标准：产品质量及整机运行参考技术参数。

11、产品承诺：

跃阳生产的电源一年免费保修,终身维护（保修期满,适当收取零部件成本费用）；可免费为使用单位培训日常维修人员。我公司提供完整的设备安装使用说明，可上门安装调试，关于产品的生产等等问题，您可前来我厂进行实地考察、实地进行测试，跃阳欢迎您！
