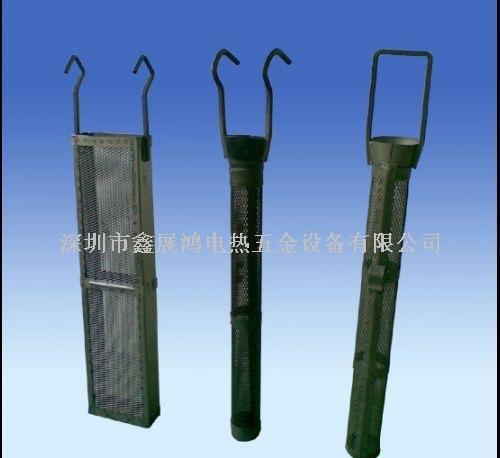

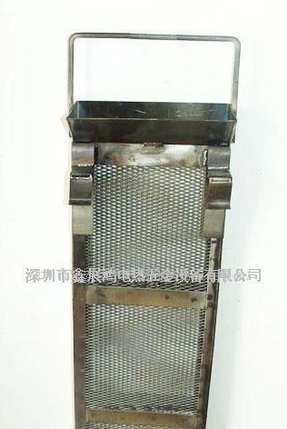

电镀钛篮

2.钛篮钩与电极一般不采用平面或圆面接触，此方式易造成接触不良，使电极产生斑点腐蚀。

3.钛篮口应高于液面，以防止阳极渣外流。

4.钛篮下端应高于零件100-150mm，以避免下端零件电流过于集中，引起烧焦。

5.钛篮与阳极应紧密接触，否则钛篮上的阳极电位将急剧升高，使钛篮表面发生析氧和氯反应，引起钛篮损坏和添加剂的氧化 。

6.为了防止镀层产生毛刺，钛篮应外套阳极袋，因为袋子通常是长期使用而不摘除，因此建议使用“双层袋”的方法。

7.阳极袋要将钛篮口封紧，袋底应留几厘米间隙，以存储可能产生的阳极泥渣。

钛篮设计要点：钛的导电性较差，一般在水外的挂钩通电电流不大于0.24A/mm2,水中的挂钩通电电流不大于1.5A/mm2,否则钩体发热,导致电镀液温度升高,制冷量增,浪费电能,甚至会因发热坏塑料槽体。发现钛篮钩明显变热时，可增加钛篮数量或增大钛篮钩截面尺寸改善钛篮导电情况。 钛篮钩与电极一般不采用平面或圆面接触，此方式易造成接触不良，使电极产生斑点腐蚀。

性能：持续的沉积作用，均衡的流通分配，高效的阳极效率，耐久力，相同的阳极面积，低重高强度，不腐蚀，较小的电压损失和低消耗性。
