标准轮廓仪,表面轮廓仪,通用型轮廓仪

'

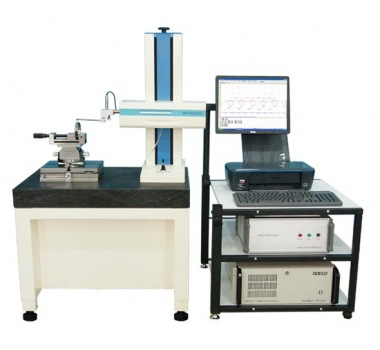

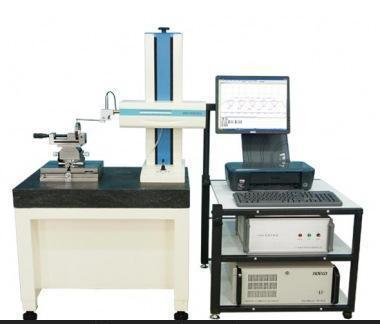

     D-100型轮廓仪

天津特鲁斯科技有限公司生产销售各种轮廓仪、圆度仪、圆柱度仪，广泛用于产品外形测量，测量准确快速,产品质量可靠,值得信赖！

D-L100型轮廓仪性能:

 X行程：100mm

Z1量程：20mm

精度1：±(1+2L/100)μm

精度2：±(1.8+3H/100)μm

产品描述:

测量项目测量范围测量精度X轴水平臂Z1轴传感器速度图形放大/缩小综合调整台安装要求

测量项目	点、直线、圆、部分圆、椭圆、圆弧处理（圆弧半径、圆心距、圆心到直线的距离、 交点到圆心的距离等）、最大点、最小点、距离、角度处理（坐标夹角、直线夹角）、 直线度、槽深、槽宽、沟边距、沟心距、水平距、凸度（对数曲线）、轮廓度等参数
X轴（横导轨）	100mm
Z1轴（传感器）	20mm
Z轴（立柱）	400mm
X轴(L=X轴导轨移动距离)	±(1+2L/100) μm
Z1轴(H=Z1轴方向测量高度)	±(1.8+3H/100) μm
直线度	0.2μm /60mm
光栅分辨率	0.1μm
光栅产地	进口
分辨率	0.02μm
传感器类型	电感传感器
产地	进口
移动方向	前/后 双方向
测力	0.01-0.06N
测针针尖	硬质合金 R：0.05mm、0.01mm
爬坡角度	上升77度 下降88度
测量速度	0.02mm/s,0.05mm/s,0.1mm/s,0.2m/s,0.5mm/s,1.0mm/s,2.0mm/s,4.0mm/s(8个)
定位速度	0.02mm/s,0.05mm/s,0.2m/s,0.5mm/s,1.0mm/s,2.0mm/s,3.0mm/s,4.0mm/s(8个)
图形放大	可任意缩小、放大
A型综合调整台	X轴水平倾斜调整范围：±30°，Y轴方向调整范围：±7.5mm，Z轴回转可调360度（带微调装置）
B型综合调整台	X轴水平倾斜调整范围：0-60°，Yθ1：0-1.5度，Zθ1：0-2.5度，Zθ2：0-1.5度
电源	220-240V AC, 50HZ，单独地线；最大功率消耗450W
压缩空气	纯净压缩空气：气压0.4MP，消耗0.1m³ /min（气源供给0.6MP，0.25m³ /min以上）
环境要求	工作温度：10°-30°（常温）；湿度20-80%RH（无结露），良好地线，无明显振源
