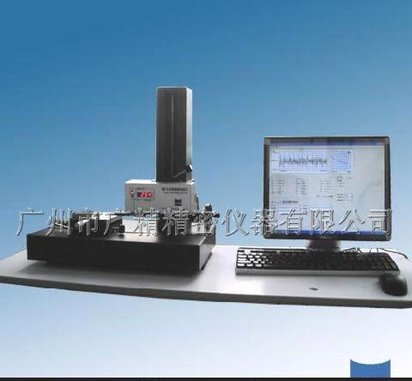

LK-200M/H型表面轮廓仪/粗糙度轮廓仪

     LK-200M/H型表面轮廓仪/粗糙度轮廓仪外型美观，操作方便，是一种普及型的手动/电动表面轮廓测量机。可测量各种精密机械零件的素线轮廓形状参数，角度处理（坐标角度，与Y坐标的夹角，两直线夹角）、圆处理（圆弧半径，圆心到圆心距离，圆心到直线距离，交点到圆心的距离，直线到切点的距离）、点线处理（两直线交点，交点到直线距离，交点与交点距离，交点到圆心的距离）、直线度、凸度、对数曲线、槽深、槽宽、沟边距、沟心距、轮廓度、倾斜度、垂直距离、水平距离等形状参数 ，可广泛应用于汽车、摩托车、机床、轴承、油泵油嘴等行业工厂车间和计量部门。
  LK-200M/H型表面轮廓仪/粗糙度轮廓仪主要功能
     LK-200M/H型表面轮廓仪/粗糙度轮廓仪可测量各种精密机械零件的素线轮廓形状参数，角度处理（坐标角度，与Y坐标的夹角，两直线夹角）、圆处理（圆弧半径，圆心到圆心距离，圆心到直线距离，交点到圆心的距离，直线到切点的距离）、点线处理（两直线交点，交点到直线距离，交点与交点距离，交点到圆心的距离）、直线度、凸度、对数曲线、槽深、槽宽、沟边距、沟心距、轮廓度、倾斜度、垂直距离、水平距离等形状参数。
  LK-200M/H型表面轮廓仪/粗糙度轮廓仪主要特点
　　 LK-200M/H型表面轮廓仪/粗糙度轮廓仪形状侧量仪是测量各种机械零件素线形状和截面轮廓形状的精密设备。在轴承行业中可测量各种滚动体及滚道的素线如：凸出量、接触角、曲面曲率半径和基准件角度等，在机械行业中可测量各种零件的直线度、线轮廓度、平行度、倾斜度、角度。特别适用于汽车、拖拉机、摩托车活塞的外型的测量。
　　 LK-200M/H型表面轮廓仪/粗糙度轮廓仪/形状侧量仪是测量各种机械零件素线形状和截面轮廓形状的精密设备。在轴承行业中可测量各种滚动体及滚道的素线如：凸出量、接触角、曲面曲率半径和基准件角度等，在机械行业中可测量各种零件的直线度、线轮廓度、平行度、倾斜度、角度。特别适用于汽车、拖拉机、摩托车活塞的外型的测量。该仪器采用微机控制，自动实现测量循环，自动消除安装误差，直接显示所测零件的形状及参数，并可打印图形和数据，供产品质量检测及工艺分析。
　　该仪器工作台采用高精度的横向气浮道轨和滚动垂直道轨，移动精度高、稳定性好、寿命长；测量效率高、庄卡方便、操作简单、适用于车间检查站或计量室使用。
　　该仪器可根据用户的需要对微机软件进一步开发，更广泛的满足用户测量形状的要求，并备有多种工装备件，供用户根据自己的要求选择使用。

 LK-200M/H型表面轮廓仪/粗糙度轮廓仪原理　
　　LK系列轮廓仪为直角坐标测量法，触针接触式。机械部分采用精密气浮导轨为直线基准，保证了测量精度，且稳定性好、寿命长、运动灵活性好、直线性好、操作方便；电器部分由工控计算机及精密电感传感器、精密光栅位移传感器组成；X轴的运动距离采用光栅尺精确计量尺寸坐标，Y坐标由电感传感器构成；测量软件采用基于中文版WIN操作系统平台的轮廓处理软件，测量软件有丰富的轮廓处理功能，可以测量各种精密机械零件的素线形状；数据采集及数据处理输出均采用工控计算机及进口打印机，为用户测量、存档、输出图形及数据提供了完整的配置，为用户带来很大的方便。　
 LK-200M/H型表面轮廓仪/粗糙度轮廓仪主要技术规格　　
    1、测量范围：轴Φ1--40㎜，套≤Φ120㎜，长度≤200㎜
　　2、示值误差：量程的5‰±0.1um
　　3、测量精度：≤0.5um
　　4、气浮工作台移动精度：动态≤0.2um/100㎜，X方向0.001㎜
　　5、测量速度：0.11--0.39㎜/s（分三档供选择）
　　6、电 源：AC 220V±10% 50Hz
　　7、外形尺寸：860mm(长) ×600mm（宽）×1500mm(高)
　　8、净重：约300Kg
 LK-200M/H型表面轮廓仪/粗糙度轮廓仪仪器精度　　
　　示值误差：量程的5‰±0.1um
　　气浮工作台移动精度：动态≤0.2um/100㎜，X方向0.001㎜
　　采样点数：
　　径向分辨率：0.001чm
　　系统精度等级：
 LK-200M/H型表面轮廓仪/粗糙度轮廓仪标准配置　　
        主机：1台
　　气浮导轨系统：1个
　　立柱：1个
　　大理石台面:1个
　　光栅尺：1个
　　标准件:1个
