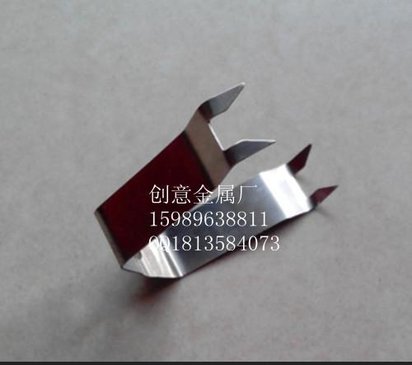

优质镀膜弹片电镀TPU喷油夹具治具挂具方通弹片涂装挂架

Name: 优质镀膜弹片 电镀TPU喷油夹具治具挂具方通弹片 涂装挂架
Price: -0.01 CNY
Availability: InStock

产品详情加工贸易形式：来料加工加工设备：冲床车床加工设备数量：50-100 生产线数量：10 日加工能力：内定质量认证标准：内定表面处理：无承涂材质：自定喷涂工艺：支撑喷涂创意喷涂挂具的制作方法创意金属制品厂提供一种可更换连接夹具治具挂具，且可承挂多个产品的喷涂挂具，从而提高生产效率且节约制造成本、

面议

库存 999

产品详情

加工贸易形式：来料加工
加工设备：冲床车床
加工设备数量：50-100
生产线数量：10
日加工能力：内定
质量认证标准：内定
表面处理：无
承涂材质：自定
喷涂工艺：支撑喷涂

创意喷涂挂具的制作方法
创意金属制品厂提供一种可更换连接夹具治具挂具，且可承挂多个产品的喷涂挂具，从而提高生产效率且节约制造成本、原料成本和人力成本。为了实现上述目的，本实用新型采用如下技术方案喷涂挂具，包括挂具主体及连接夹具，所述挂具主体头部周向均匀设有多个支架，所述支架的末端具有卡接部；所述连接夹具包括夹板及卡接槽，所述夹板设有若干连接孔，所述卡接槽与所述卡接部卡合配合，所述卡接槽一端开口，另一端封闭，使得所述挂具主体及所述连接夹具可通过所述卡接槽与所述卡接部卡合组成喷涂挂具，也可拆卸分离。优选地，所述连接夹具还包括六个具有内六角通孔的圆管，所述内六角通孔即所述连接孔，所述圆管的连接端沿径向具有开口，所述圆管穿设于所述夹板，并沿所述夹板的十字中心线对称分布。优选地，所述卡接部的头部为圆柱体，该圆柱体的两端为半球体，所述卡接部的颈部为长方体，所述卡接部的底部为垂直于支架的固定板。优选地，所述多个支架与所述挂具主体中心轴方向垂直，所述夹板平面与所述挂具主体中心轴方向平行。优选地，所述挂具主体为头部直径大于尾部直径的圆管，所述挂具主体头部具有加粗台阶。本实用新型的有益效果本实用新型喷涂挂具的主体与连接夹具可拆卸，便于喷涂夹具局部维修或更换，节约制造成本；喷涂挂具的主体设有多个支架，可承挂多个产品，所述多个支架与所述连接主体中心轴方向垂直，所述连接板平面与挂具主体中心轴方向平行，配合自动喷涂线向心运动，减少喷枪的数量，节约了原料和人力成本。
