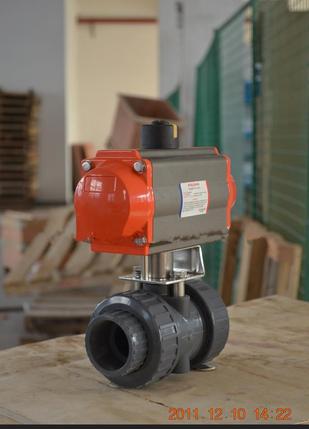

气动塑料球阀耐酸碱气动UPVC塑料阀门气动塑料丝扣球阀、
产品详情 品牌/型号：企燊/气动塑料球阀耐酸碱气动UPVC塑料阀门气动塑料丝扣球阀、 品牌：企燊 型号：气动塑料球阀耐酸碱气动UPVC塑料阀门气动塑料丝扣球阀、 材质：塑料 连接形式：螺纹 结构形式：浮动球球阀 公称通径：10-1000（mm）mm 适用介质：弱酸碱介质 压力环境：常压 工作温度：常温 标准：国标 流动
200.00
库存 999
产品详情
- 品牌/型号：企燊/气动塑料球阀耐酸碱气动UPVC塑料阀门气动塑料丝扣球阀、
- 品牌：企燊
- 型号：气动塑料球阀耐酸碱气动UPVC塑料阀门气动塑料丝扣球阀、
- 材质：塑料
- 连接形式：螺纹
- 结构形式：浮动球球阀
- 公称通径：10-1000（mm）mm
- 适用介质：弱酸碱介质
- 压力环境：常压
- 工作温度：常温
- 标准：国标
- 流动方向：单向
- 驱动方式：其他
- 零部件及配件：执行器
- 用途：截止
- 类型(通道位置)：直通式
- 作用对象：其他
pvc气动球阀
一、pvc气动球阀概述
UQ621F气动UPVC球阀采用双由令承插连接，不须使用特殊工具即可快速装配。具有结构紧凑、耐磨损、容易拆卸、方便检修、维护简单易行等优点。 气动UPVC球阀阀体材质卫生无毒、耐腐蚀性强、重量轻、应用范围广。例如：纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
二、pvc气动球阀技术参数和性能
| GTD/ATD气动执行机构技术参数 | 阀 体 参 数 | ||
| 类 型 | 双作用活塞式、弹簧复位式 | 公称通径 | DN15～100mm |
| 气源压力 | 双作用：2-8bar/单作用：4-8bar | 公称压力 | PN1.0MPa |
| 输出力矩 | 双作用：4N·M～10560N·M | 阀轴材质 | UPVC、CPVC、PP、PVDF、ABS |
| 单作用：7N·M～2668N·M | 阀体材质 | UPVC、CPVC、PP、PVDF、ABS | |
| 工作温度 | 常温型：-20℃～80℃（丁腈橡胶O型圈） | 球体材质 | UPVC、CPVC、PP、PVDF、ABS |
| 高温型：-20℃～160℃（氟橡胶O型圈） | 阀座密封 | PTFE | |
| 动作范围 | 0～90°±5° | 温 度 | 0℃～+60℃ |
| 接口螺纹 | GTD40～GTD83/ATD50～ATD88 G1/8″ | 适用介质 | 双油令、法兰 |
| GTD110～GTD350/ATD100～200 G1/4″ | 食品工业、石化和与PVC相匹配的各种流体 | ||
| 阀位信号 | 定位器：4～20mA/回信器：全开全关信号 | 特 点 | 结构紧凑、体积小、重量轻、安装方便 |
三、pvc气动球阀外形尺寸
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| CNS | D1 | 22.4 | 26.4 | 34.5 | 42.5 | 48.6 | 60.6 | 76.7 | 89.7 | 115 |
| D | 31 | 37 | 44 | 54 | 65 | 79 | 92 | 108 | 146 | |
| ANSI | D1 | 21.54 | 26.87 | 33.65 | 42.42 | 48.56 | 60.63 | 73.38 | 89.31 | 114.76 |
| D | 31 | 37 | 44 | 54 | 65 | 79 | 92 | 108 | 146 | |
| DIN | D1 | 20.3 | 25.3 | 32.3 | 40.3 | 50.3 | 63.3 | 75.3 | 90.3 | 110.4 |
| D | 31 | 37 | 44 | 54 | 65 | 79 | 92 | 108 | 146 | |
| JIS | D1 | 22.3 | 26.3 | 32.33 | 38.43 | 48.46 | 60.56 | 76.6 | 89.6 | 114.7 |
| D | 31 | 37 | 44 | 54 | 65 | 79 | 92 | 108 | 146 | |
