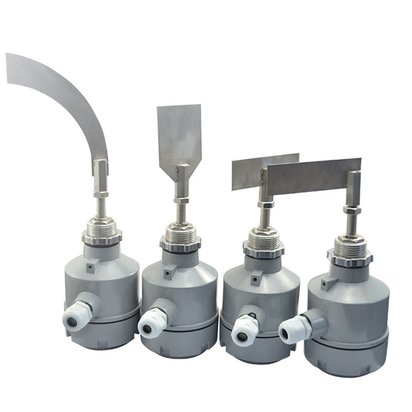

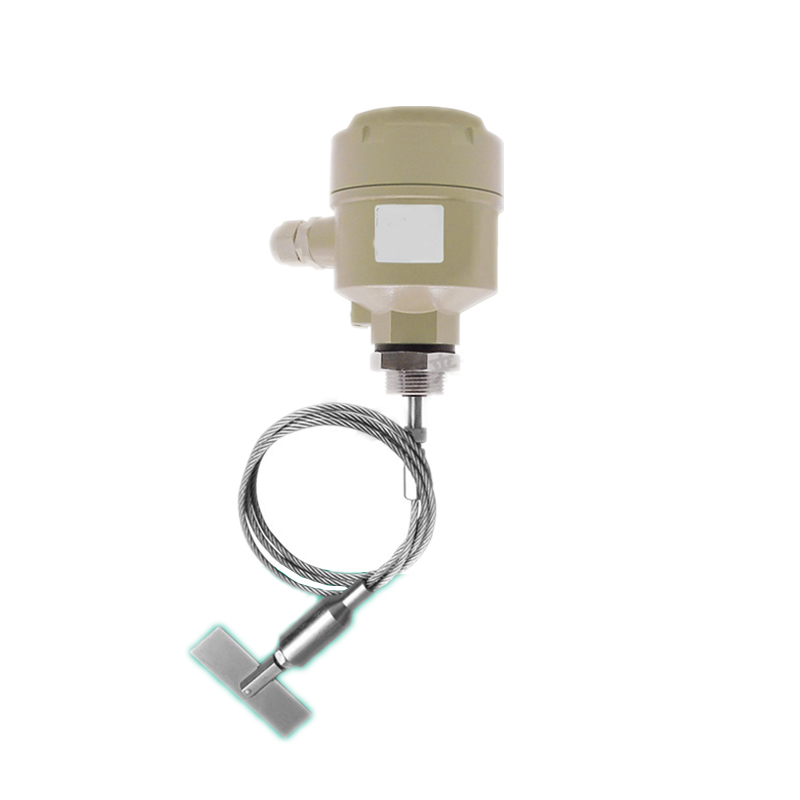

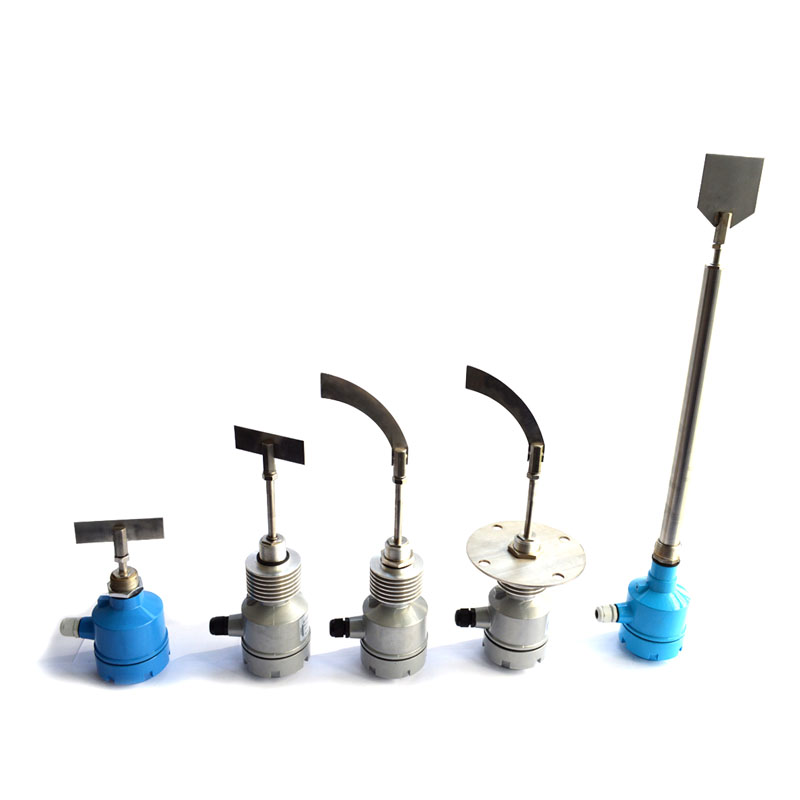

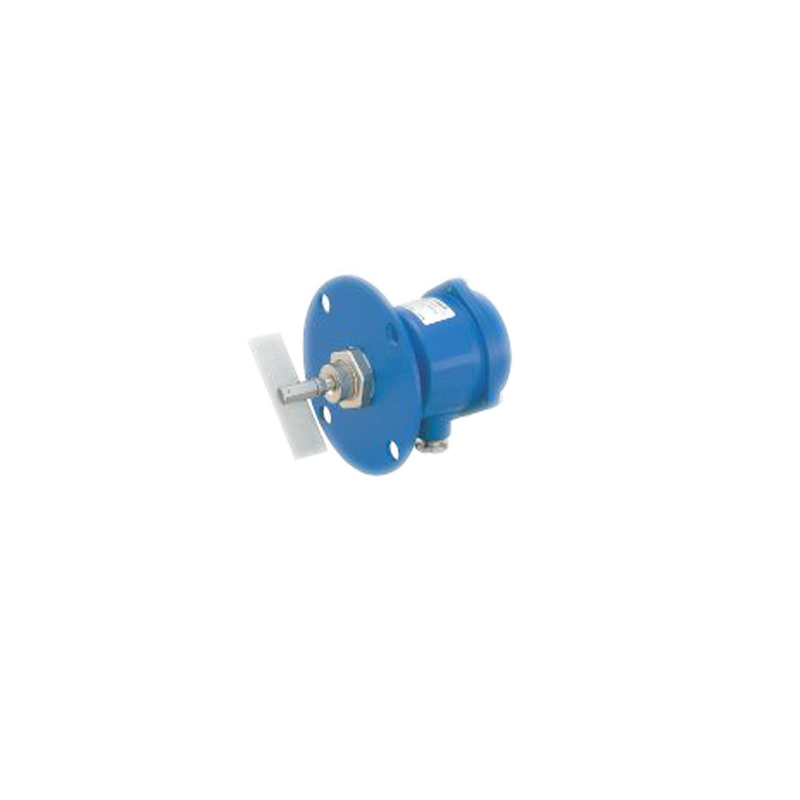

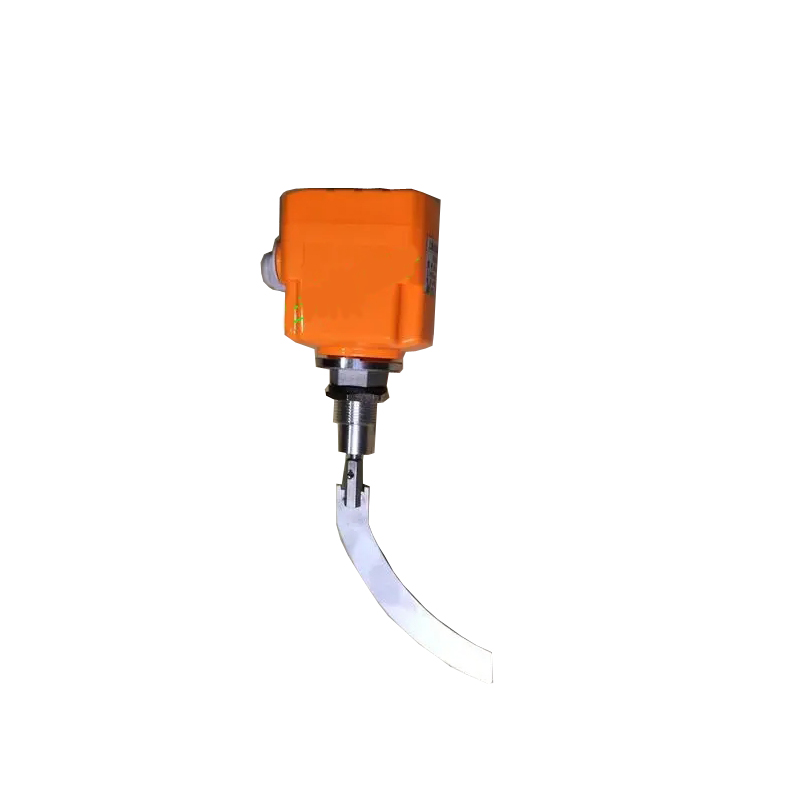

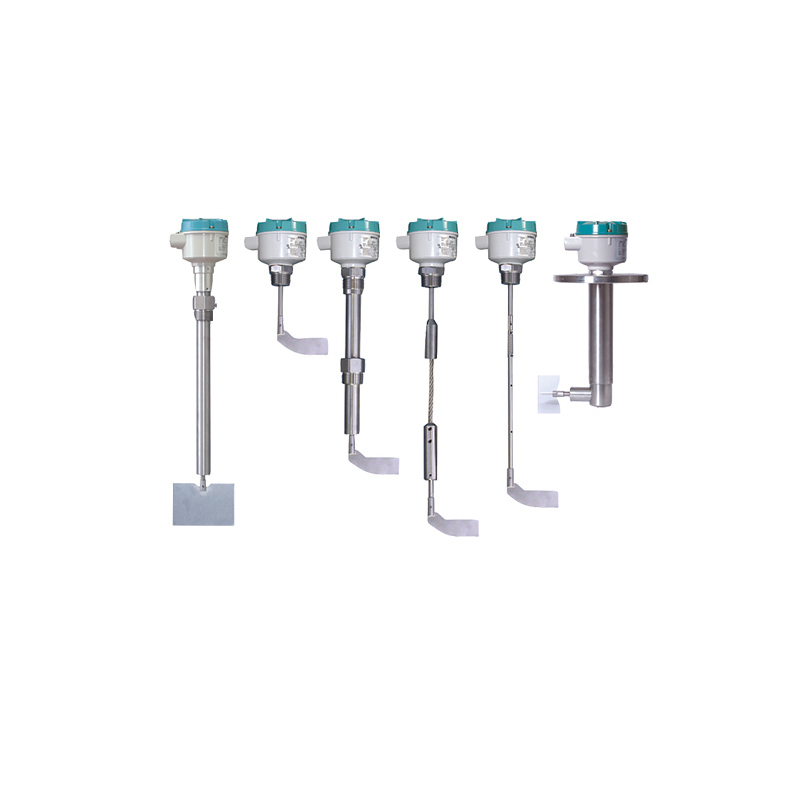

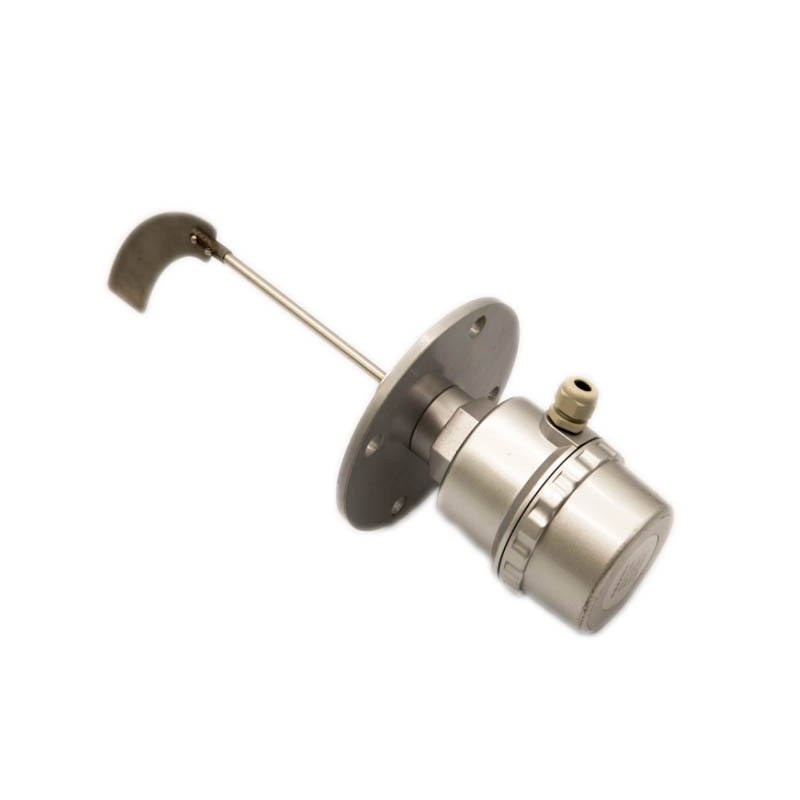

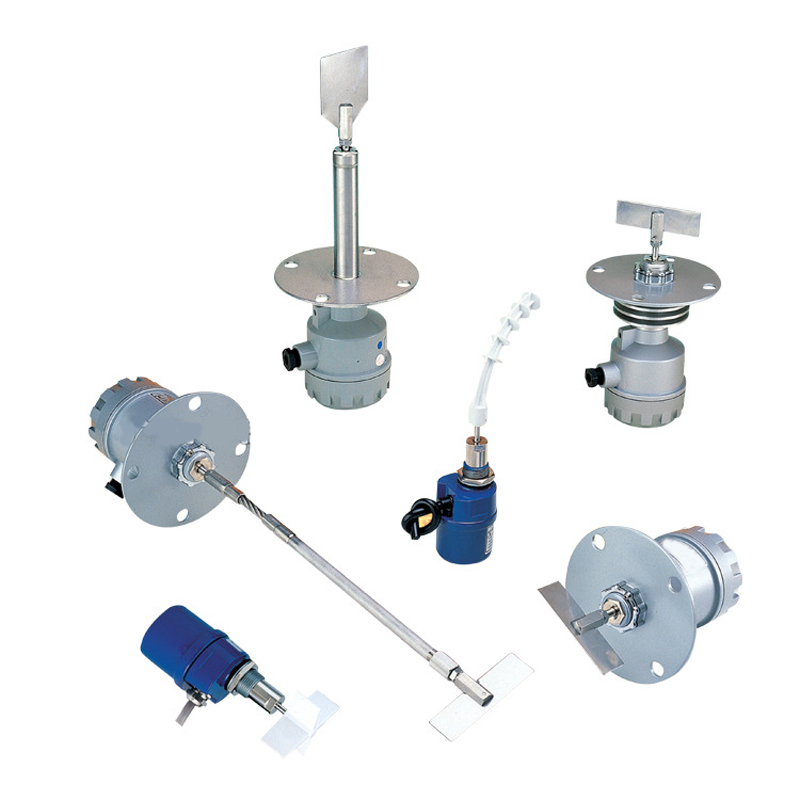

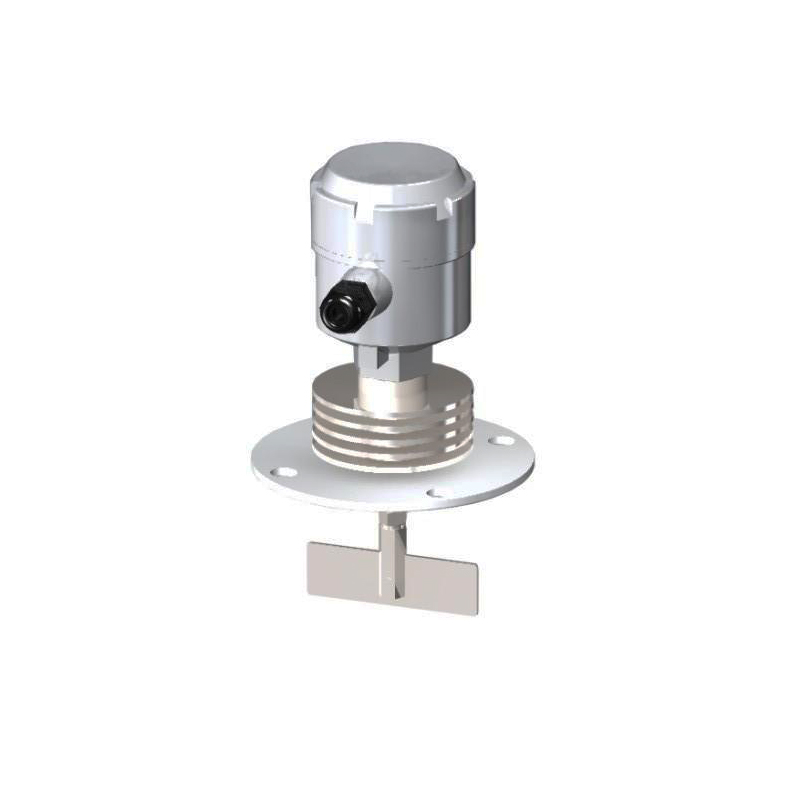

阻旋料位开关YN20-AAS

更新时间：2026-05-29

产品简介

阻旋开关是用于固态物料（包括粉状、块状、粒状、胶状等）的物位控制器。它具有密封性好、过载能力强、轻便易装、输出触点容量大等特点。针对不同比重的物料可通过调弹簧的拉力来实现，其接触物料部分全为不锈钢材料。阻旋开关在化工、塑料、水泥、制药、饲料、食品等行业获得了应用。

产品特点

1、对开口料仓与密闭料仓中的粉状、颗粒状、块状物料进行检测、报jing及控制；

2、机械仪表，结构简单，,耐高压；

3、无繁杂电气线路，检测准确、控制可靠；

4、检测部分与转换机构严格you效防尘，可自带保护罩，耐冲击；

5、检测部分可提供特殊材质。

技术参数

1.供电电源：220VAC/110VAC/24VDC

2.消耗功率：4W

3.触点容量：10A/250VAC SPDT

4.叶片转速：1RPM（转/分）

5.力 矩：1.0Kg×CM

6.物料密度：≥0.5g/cm3

7.工作温度：-10～80℃ 高可订400℃）

8.绝缘电阻：≥100MΩ

9.介电强度：1500V*1min

10.防护等级：IP65

11.叶片材质：SUS304

适用场合：

　　用于检测固态物料（粉装、颗粒）物位高度的现场控制设备，其独特的密封设计以及简易的安装方式，使其广泛用于水泥、冶金、煤碳、饲料、粮食、钢铁、电厂等行业，特别是在导电性物料、物质属性（状态、湿度、介电常数、密度等）经常改变、大粉尘等物料的限位报警应用中表现出色，可用于固态物料的物位高度监控。

安装注意事项：

1、安装要求应使叶片所处的位置避开进料口的下部和料仓死料区，为防止使用中物料的砸击，应在检测叶片的上方安装防护板。2、如采用加长轴垂直安装，则应安装保护套筒或使叶片和软轴所处位置不至受到物料的直接砸击。多位测量时应适当拉开距离，避免发生软轴的相互缠绕。3、为避免室外环境雨水的渗入，侧装时应使出线口垂直向下并旋紧上盖。垂直安装时如有条件，可考虑加装防雨罩。

常见故障

1、电机故障

主要表现为主轴不转或主轴空转时电机异响。电机是阻旋料位开关重要的零部件，其对于阻旋料位开关的重要性就如同心脏对于人的重要性一样。电机发生故障，解决的就是更换新的电机。所以电机的可靠性直接关乎阻旋料位开关的质量，在选择阻旋料位开关时，一定要选择其配置、可靠性高、使用寿命长电机的产品。

2、主轴卡阻

主轴与主轴上的零部件配合尺寸不合格，就会导致主轴卡阻。在主轴卡阻时，就会出现主轴空转伴有异响，或者拉力弹簧因受阻力拉伸，这都容易导致误报甚至减少产品的使用寿命。解决阻旋料位开关主轴卡阻的问题，一方面要求零部件的加工尺寸要合格，严把原材料关；另一方面，严格按照工艺文件的要求装配，保证零部件的充分润滑。

3、微动开关故障

阻旋料位开关有两个微动开关，一个常开一个常闭。微动开关故障会导致叶片触料后电机不停转或切换信号输出错误。微动开关发生故障，只能更换新的微动开关。由于微动开关也是阻旋料位开关的一个非常重要的零部件，所以在选购阻旋料位开关时，一定要看该阻旋料位开关可否装有质量可靠的、有品牌的微动开关。

工作原理

利用永磁电机带动叶片旋转，当被检测物料上升至叶片位置时，叶片转动受阻，该阻力通过传动轴传递到接线盒内的检测装置，检测装置则向外输出一个开关信号，并切断电机电源使叶片停止转动。当物料下降时，叶片阻力消失，检测装置便依靠弹簧的拉力恢复到原始状态，叶片恢复旋转状态。针对使用于比重相差较大的物料，可调整弹簧拉力，比重大时弹簧拉力调整至*强，反之则调整至*弱。
