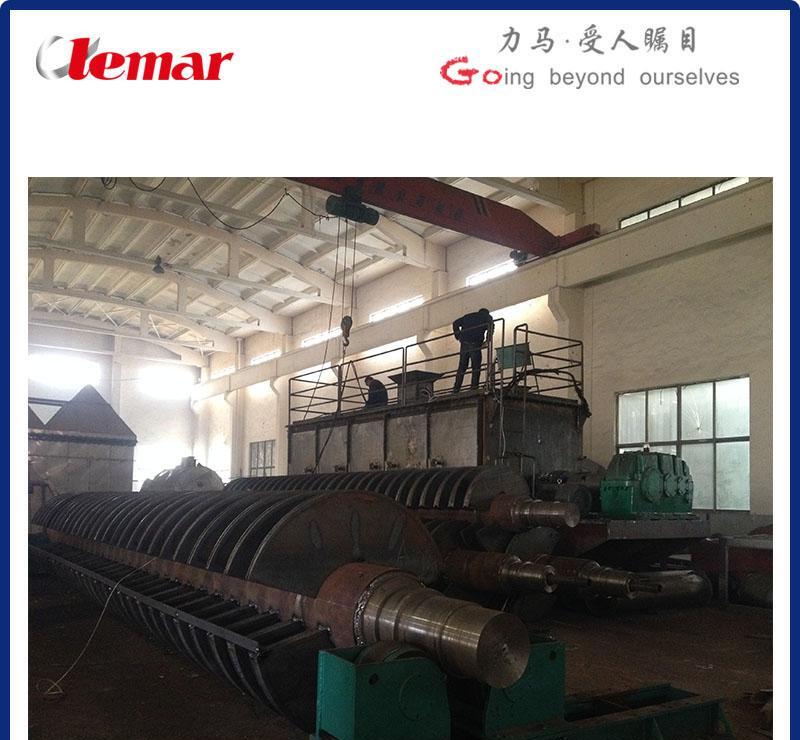

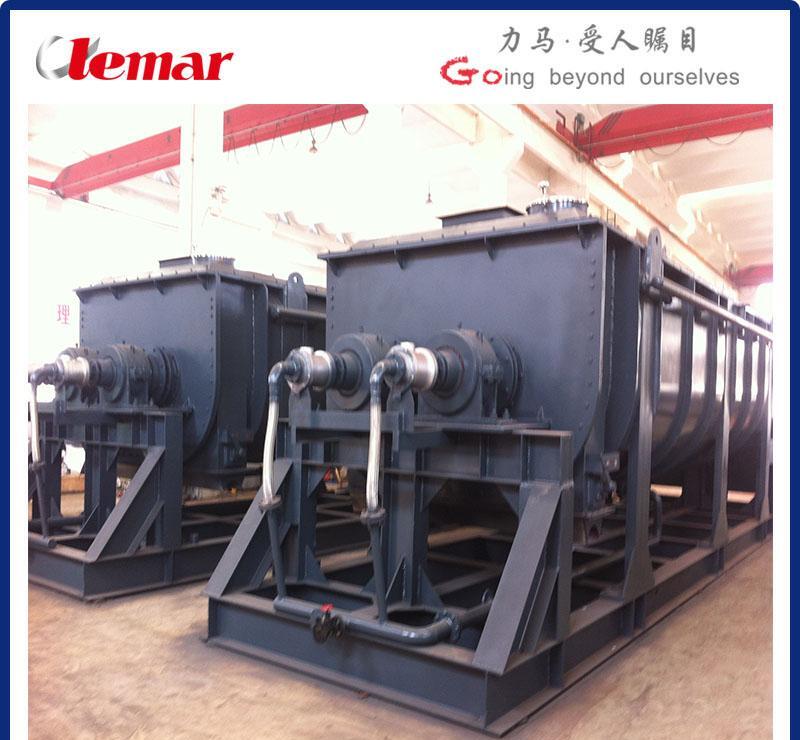

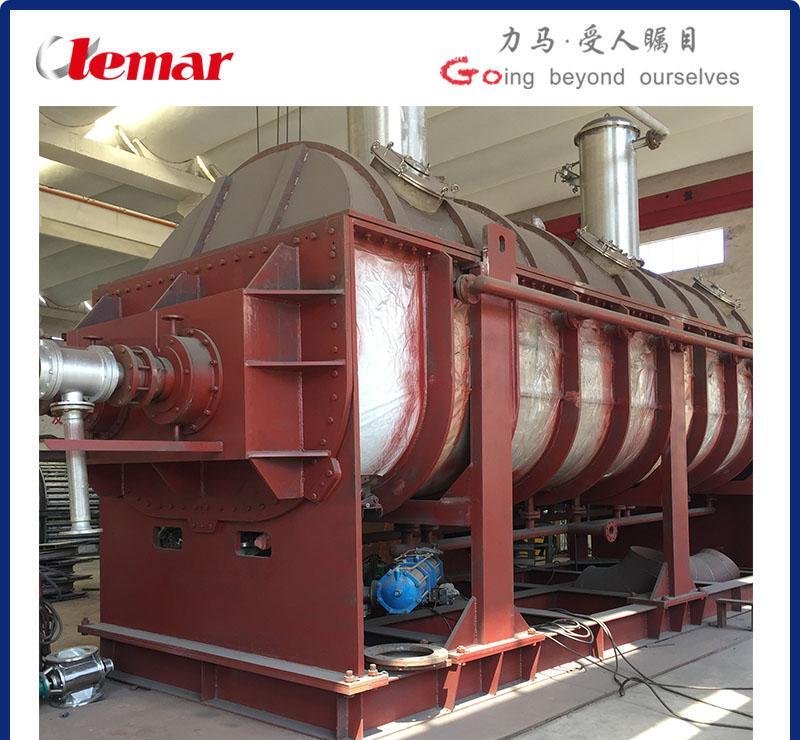

电镀污泥双桨叶干燥机KJG-100

更新时间：2026-05-29

电镀污泥双桨叶干燥机KJG-100

基本参数与设计条件物料名称:电镀污泥

初含水率:75%

终含水率:30%

环境温度:20℃

进料量:20000kg/d(24 小时生产，833kg/h)

蒸发量:556kg/h

出料量:277kg/h

进料温度:30℃

进气温度:143℃

工作温度:100℃

出料温度:60-70℃

排汽方式:引风机强制排空进料方式:螺旋输送机

热源方式:0.4MPa 饱和蒸汽

设计参数与工艺计算

序号 设计参数 工艺要求

1 蒸发水量 556 kg.1120/h

2 抽气量 1413 m3/h

3 闭路循环回气量 942 m3/h

4 干燥所需热量 32.6x104kCal/h

5 蒸汽耗量 594 kg/h

6 干燥设备主机选型 干燥机

7 干燥机外形尺寸 以采购人提供的平面图确定其外形尺寸

8 除尘方式 宜采用水膜除尘

9 传动方式 电机与减速机宜采用皮带传动，减速机与主机之间宜采用链轮传动，双轴之间宜采用齿轮传动，电机宜采用6极，电机宜采用变频控制

10 其他配件 减速电机、引风机、进料电机、喷淋水泵

4、技术要求:

4.1、能耗低

4.2、热效率高:干燥热效率达到 80%以上

4.3、系统造价低:设备尺寸尽量小并减少建筑面积及建筑空间。

4.4、处理物料范围:使用不同热介质，既可处理热敏性物料，又可处理需高温处理的物料。既可以处理固体物料，又可以处理粉末、泥状物料，甚至液体物料。常用介质有:水蒸汽、导热油、热水、冷却水等。需要连续操作也可同体操作，可在很多领域应用。

4.5、环境污染小:粉尘物料夹带很少，对有污染的物料或需回收溶剂的工况，尾气宜热量回收并进行除尘处理，少量多余的尾气需要采用吸附工艺、整个系统闭路循环，减少二次污染。

4.6、操作费用低:该设备正常操作，费用要达到低，维修费用低。

4.7、操作稳定:保证工艺的稳定性。

4.8、尾气排放污染小:尾气排放达标。

​

技术规格

型号	JYG-3	JYG-8	JYG-12.5	JYG-25	JYG-50	JYG-80
传热面积m2	3	8	12.5	25	50	80
转速r/min	6-24	5-20	5-20	5-20	4-16	4-12
功率kw	3	4	5.5	11	18	30
有效容积m3	0.065	0.49	0.94	1.65	3.15	4.6
水分蒸发量	10-60kg/m2.h
外形尺寸mm	3300*420 *900	4820*880 *1200	5780*1120 *1480	6860*1420 *1840	38300*1420 *2050	11000*2200 *2500
设备重量kg	1600	2100	2300	3500	4900
