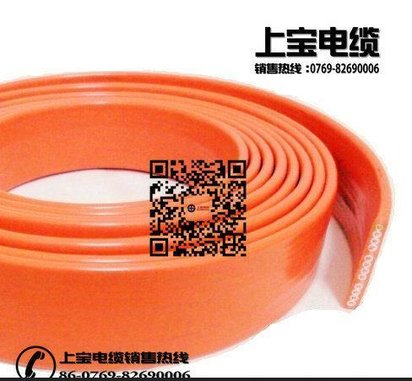

供应电镀设备及自动化设备专用天车扁线,天车扁平电缆
15.00
- 品牌：volsun
- 型号：rvvbp
- 电压等级：其他
- 线芯材质：镀锡铜线
- 护套材质：PVC
- 形状：圆形
- 软硬：软
- 芯数：多芯
电镀设备用扁电缆（TVVBP）
品 名 | 电镀设备用扁电缆 | ||
参考标准 | GB5023-2008及企业标准 | 认证档案号 | 2015010105757421 |
额定温度 | 70℃ | 额定电压 | 300/500V |
绝缘材质 | 环保PVC | 护套材质 | 环保PVC |
芯线数量 | 3-60芯 | 标称截面 | 0.75~1.0mm2 |
用 途 | 适用于电镀设备控制系统和ＰＣＢ板制造设备控制系统等行业。 | ||
产品优点：电镀设备用扁电缆是市场需求广泛的通用性产品，本产品质量过关、使用寿命长、价格实惠，已经能深受客户的信赖。
导体类型：导体采用多股精绞无氧铜丝而成，柔韧性强。
绝缘特性：柔性环保PVC材料绝缘，耐油耐水耐腐蚀，耐高低温，机械强度较高，化学稳定性及介电性能优良，产品性能佳，使用安全。
适用环境：-10℃~70℃
适用产品：适用于额定电压450/750V及以下传输机械拖链、轨道、台车、、行车、塔吊、起重机、伸缩机械设备等移动电器动力传输线及控制、、通讯信路。
使用特性：1、正常使用时导体最高温度为70℃，产品通常不适用于0℃以下使用，当温度低于0℃时可由买方和制造厂之间协商解决，根据客户技术需求和使用条件进行设计制造。
2、本产品导体采用ＴＲ软铜导体绞合，部分产品芯线包覆有高强度薄膜带，作为电缆的加强层，提高产品移动时的抗弯折能力。
3、电缆绝缘线芯绝缘线芯数字编号，平行排列放置，电缆结构柔软，敷设安装方便，同类规格尺寸可根据客户使用需求设计改进。
4、电梯电缆额定电压为芯线标称截面1 m㎡及以下300/500V，芯线截面1 m㎡以上为450/750 V.
产品构造和典型性能参数:
型号 | 导体 | 绝缘 | 外被 | 最大导体 直流电阻 (Ω/km, 20℃) | 最小绝 缘电阻 (MΩ.km, 70℃) | 耐压强度 (ACV,5min) |
芯数和标称截面（N×mm2） | 厚度 (mm) | 外径 (mm) | ||||
TVVBP | 12×0.75 | 0.6 | 5.2×40 | 26 | 0.011 | 绝缘：Ｕ/ＵＯ:300/500V,0.6㎜及以下为实验电压为1500V，Ｕ/Ｕ0:450/750Ｖ,大于0.6㎜实验电压为2500V. 成品：U/U0:300/500V, 实验电压为 2000V, U/U0:450/750V, 实验电压为2500V.
|
12×1.25 | 0.6 | 6.0×48 | 16 | 0.010 | ||
10×1.5 | 0.8 | 6.4×50.4 | 13.3 | 0.010 | ||
12×1.5 | 0.5 | 6.0×48 | 13.3 | 0.010 | ||
13×1.25 | 0.6 | 6.0×50 | 16 | 0.010 | ||
10×2.5 | 0.8 | 6.4×50.4 | 7.98 | 0.009 | ||
12×2.5 | 0.7 | 6.4×55.8 | 7.98 | 0.009 |
| |
|
|
|
|
|
|
|
因篇幅有限产品规格不一一罗列，更多规格咨询上宝电缆销售客服
