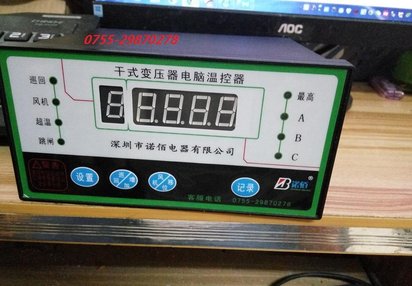

LD-B10-T380D干式变压器温控器

LD-B10-T380D干式变压器温控器技术资料 18826569099
产品功能
1、LD-B10-T380D干式变压器温控器检测并巡回显示变压器三相绕组温度或只显示变压器三相绕组温度最高的一相绕组温度。巡回显示时每相显示约6秒，最快可达1秒。
2、风机故障功能：风机故障时温控器内发出‘嘀嘀’声并LED显示'X-CO'“X”表示故障位。
3、故障声光报警：传感器故障时相应的A、B、C相指示灯亮，同时风机启动，温控器内发出“嘀嘀”声并接通报警触点。LED显示‘X-HO’或‘X-LO’，‘X’表示故障相位。
4、LD-B10-T380D干式变压器温控器风机启动和关闭功能：当变压器三相绕组中有一相绕组温度达到设定的风机启动温度值时风机自启动，风机启动时风机指示灯亮。当变压器三相绕组温度都低于设定的风机关闭温度值时风机自动关闭。
5、超温报警功能：当变压器三相绕组中有一相绕组温度达到设定的超温报警温度时温控器发出声、光报警，并接通报警输出端子，提供一组开关信号给远方的控制柜。
6、LD-B10-T380D干式变压器温控器超温跳闸功能：当变压器三组绕组中有一相绕组温度达到设定的跳闸温度值时，温控器接通跳闸输出端子，提供一组开关信号给远方的控制柜，启动跳闸电路。（为防止因偶然因素触发跳闸特设有约5s延时）。
7、手动启动/关闭风机功能：按风机键，风机启动，再按风机键，风机关闭。如手动风机启动约15分钟后自动关闭。
8、LD-B10-T380D干式变压器温控器风机定时检测功能：为避免风机长时间不启动而锈蚀堵转损坏，特设有风机定时检测功能，定时启动时间可自由设定范围为0-199小时，到设定值时风机启动一次，启动时间约2分钟。输入“000”时则取消该功能。
9、控制功能自检：可模拟输入温度值而使温控器作出相应的功能表现，此时“黑匣子”功能不起作用。
10、“黑匣子”功能：可记录温控器断电时的变压器三组绕组温度，以及本机的工作状态。
11、温度的设置均可通过面板上的轻触键直接设置。为避免闲杂人员随意更改设置，温控器设有密码，只有密码输入正确才能设置，否则只能查看而不能设置，并且温控器发出一声‘嘀’的报警声
​
