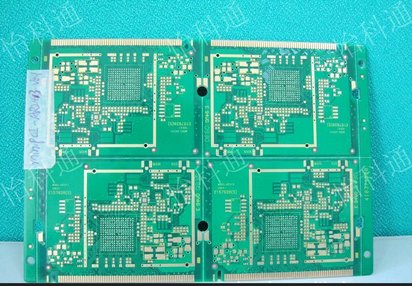

深圳电镀镍金板，品质保证
产品详情 品牌/型号：EKT/E-P000 品牌：EKT 型号：E-P000 加工定制：是 板类 喷锡板、镀金板、沉金/银/锡板、全板电镀镍金板、半孔板、电金手指板、防氧化 (OSP)板、碳油板、厚铜箔电路板、高TG线路板、罗杰斯高频板、散热铝基电路板、盲埋孔板、阻抗控制板、刚挠结合板等特殊金属电路板等,有根据用户要求
888.00
库存 999
产品详情
- 品牌/型号：EKT/E-P000
- 品牌：EKT
- 型号：E-P000
- 加工定制：是
板类
喷锡板、镀金板、沉金/银/锡板、全板电镀镍金板、半孔板、电金手指板、防氧化 (OSP)板、碳油板、厚铜箔电路板、高TG线路板、罗杰斯高频板、散热铝基电路板、盲埋孔板、阻抗控制板、刚挠结合板等特殊金属电路板等,有根据用户要求的导电塞孔、可剥胶、导电胶和各种型号及颜色的感光油墨。
制程能力
| 英制 | 公制 | |||
| 1 | 层数 | 1 ~ 22层 | ||
| 2 | 板材 | FR-4，CEM-3，铝基板材，Rogers板材，高TG基材 | ||
| 3 | 表面处理 | 喷锡、无铅喷锡、沉金、OSP、金手指、选择性沉金，电镀金 | ||
| 4 | 最大拼版尺寸 | 22" x 26" | 550 x 650mm | |
| 5 | 孔径 | |||
| 最小成品孔径 | 0.004" | 0.10mm | ||
| 成品孔公差 | 沉铜孔 | ±0.003" | ±0.075mm | |
| 非沉铜孔 | ±0.002" | ±0.050mm | ||
| 压接孔 | ±0.002" | ±0.050mm | ||
| 纵横比 | 9比1 | 9比1 | ||
| 6 | 激光孔 | |||
| 微孔直径 | 0.004" - 0.006" | 0.10 - 0.15mm | ||
| 纵横比 | 1比1 | 1比1 | ||
| 7 | 最小线宽线距 | ½oz / 18μm | 0.003" / 0.003" | 0.075 / 0.075mm |
| 1oz / 35μm | 0.006" / 0.006" | 0.15 / 0.15mm | ||
| 2oz / 70μm | 0.008" / 0.008" | 0.20 / 0.20mm | ||
| 3oz / 105μm | 0.010" / 0.010" | 0.25 / 0.25mm | ||
| 8 | 其他 | |||
| 防焊 | ±0.003" | ±0.075mm | ||
| 层间距 | ±0.0024" | ±0.060mm | ||
| 孔铜距(外层) | ±0.003" | ±0.075mm | ||
| 最小孔铜距(内层) | 2L - 8L | 0.010" | 0.25mm | |
| 10L - 22L | 0.012" | 0.30mm | ||
| 9 | 外形 | |||
| 板边到板边的距离 | ±0.004" | ±0.10mm | ||
| 孔到板边的距离 | ±0.004" | ±0.100mm | ||
| 最小铜线至板边距 | 外层 | 0.010" | 0.25mm | |
| 内层 | 0.016" | 0.40mm | ||
| 10 | 最大铜厚 | 4oz | 140μm | |
| 11 | 最大板厚 | 0.189" | 4.80 mm | |
| 12 | 最小板厚 | 双面 | 0.008" | 0.20mm |
| 4层 | 0.016" | 0.40mm | ||
| 6 -22层 | 0.020" | 0.60mm | ||
| 13 | 最小孔铜厚度 | 0.004" | 0.10mm | |
| 14 | 最小防焊厚度 | 0.004" | 0.10mm | |
| 15 | 阻抗控制(欧姆) | ±10% | ±10% | |

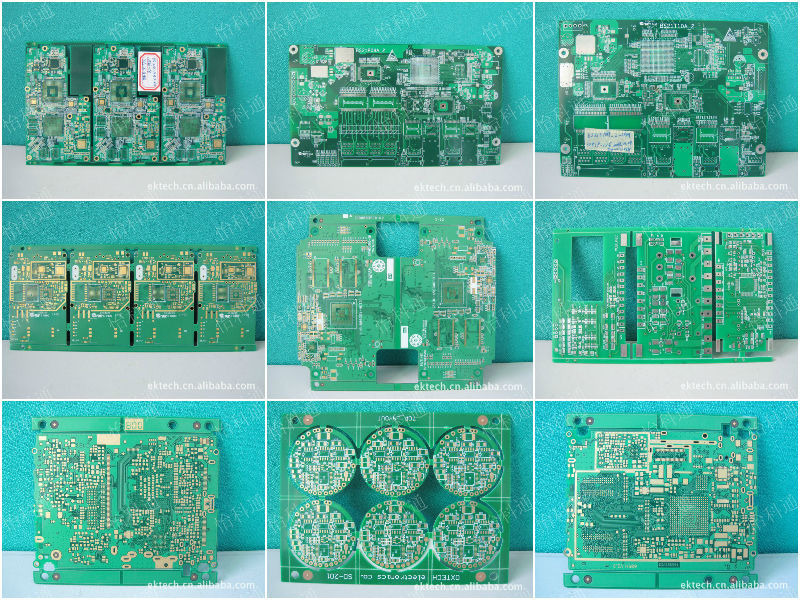

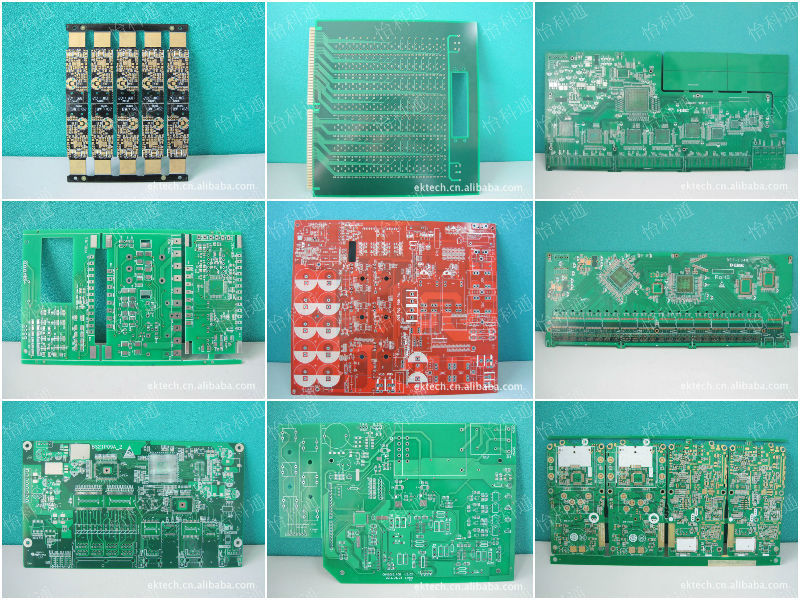

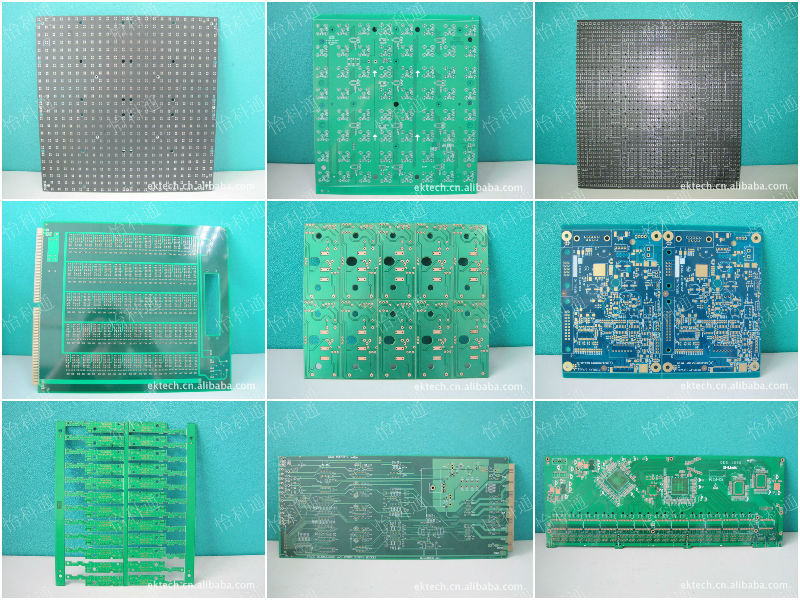

样板图片

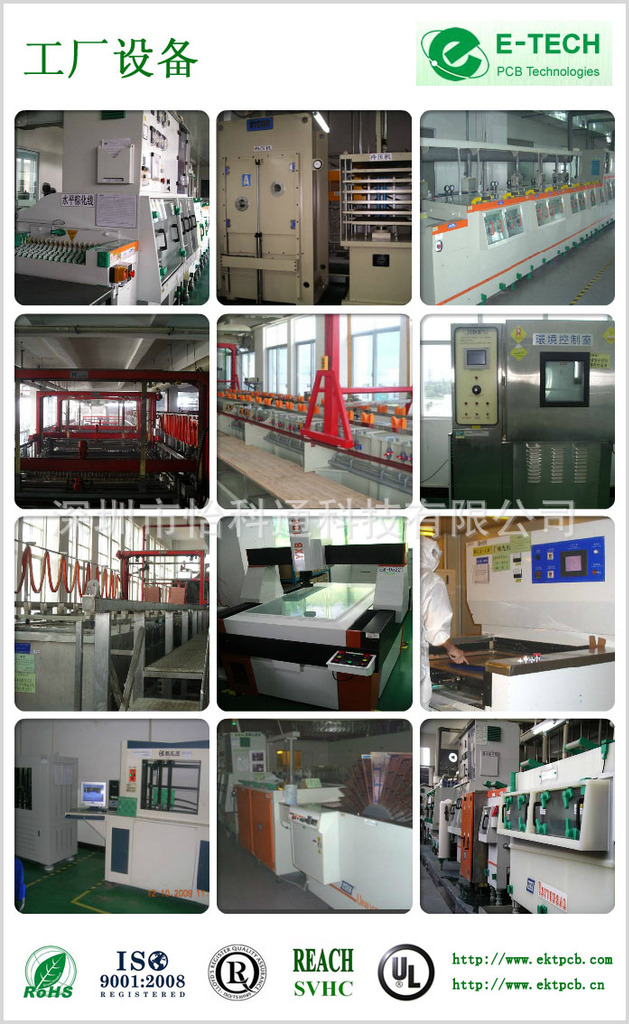

工厂设备
