日本东精精密表面粗糙度仪 圆度仪 轮廓仪
💬 价格请咨询商家 此商品商家未公示具体价格，页面显示的为占位价格，请通过下方联系电话向商家询价。 产品详情 品牌：东京精密 型号：SURFCOM C5 是否接触：接触式 功能：表面粗糙度仪 安装方式：台式 测量范围：1000um 测量参数：1000um 取样长度：0.02㎜ 评定长度：10l㎜ 扫描长度：800㎜ 仪
面议
库存 999
💬 价格请咨询商家
此商品商家未公示具体价格，页面显示的为占位价格，请通过下方联系电话向商家询价。
- 品牌：东京精密
- 型号：SURFCOM C5
- 是否接触：接触式
- 功能：表面粗糙度仪
- 安装方式：台式
- 测量范围：1000um
- 测量参数：1000um
- 取样长度：0.02㎜
- 评定长度：10l㎜
- 扫描长度：800㎜
仪器简介

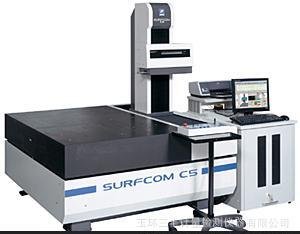

SURFCOM C5粗糙度检测仪
为现场的表面粗糙度管理自动化提供了解决方案。
高刚性•5轴全自动控制之 引擎制造工程专用表面粗度形状量测机
5轴全自动化控制CNC机种
最适于测量汽车引擎、曲轴、凸轮等 复杂的大型工件。
X轴搭载线性驱动马达
采用具有高速、低震动、非接触特性之线性驱动马达， 大幅提升量测速度及稳定性。
X、Y轴驱动部一体成型设计(专利申请中)
X轴驱动部(200mm)与Y轴驱动部(30mm)一体成型设计。
全姿势量测机构搭载全姿势旋转检出器，可测量壁面及底部粗度。
移动速度达最大00mm/s可进行高速量测，粗度 测量Max 3mm/s、形状测量Max 20mm/s；移动速度达100mm/s， 大幅提升量测效率。
技术参数
项目 / 型式 | SURFCOM C5 Type-C | SURFCOM C5 Type-S | |
量测范围 | Z轴（纵方向） | 1000μm | |
X轴（横方向） | 200mm | ||
移动范围 | Z轴（上下） | 500mm (分辨率：0.1μm) | |
X轴（驱动部） | 200mm (分辨率：0.1μm) | ||
Y轴（前后） | 800mm (分辨率：0.1μm) | ||
Y轴（测头驱动部） | 30mm (分辨率：0.1μm) | ||
旋转角度 (测头) | 0°、90°、180°、270° | － | |
驱动部真直度精度 | X轴：0.5μm/200mm、Y轴：0.5μm/30mm | ||
参数 | Ra,Rq,Ry,Rp,Rv,Rc,Rz,Rmax,Rt,Rz.J,R3z,Sm,S,RΔa,RΔq,Rλa,Rλq, TILT A,Ir,Pc,Rsk,Rku,Rk,Rpk,Rvk,Mr1,Mr2,VO,K,tp,Rmr,tp2,Rmr2, Rδc,AVH,Hmax,Hmin,AREA,NCRX,R,Rx,AR,NR,CPM,SR,SAR | ||
显示纵倍率 | 50～500K倍 | ||
显示横倍率 | 0.1～20K倍 | ||
驱动速度 | 上下速度(Z轴) | Max 100mm/s | |
测量速度(X轴) | 0.03～3mm/s（粗度量测时）、0.03~20mm/s（形状量测时） | ||
移动速度(X轴) | Max 100mm/s | ||
移动速度(Y轴) | Max 100mm/s | ||
测针 | 尖端半径 | 0.75mN | 10mN |
测定力 | 2μmR | 5μmR | |
材质 | 钻石材质 | ||
其它 | 电源 | 单相AC100~230V±10﹪、50/60Hz | |
消费电力 | 1000VA | ||
重量 | 2000kg | 1700kg | |
