温州百恩仪器最新研发的马丁代尔耐磨试验机

YG（B）401E型马丁代尔耐磨仪（织物平磨仪） (4、6、9工位选配)

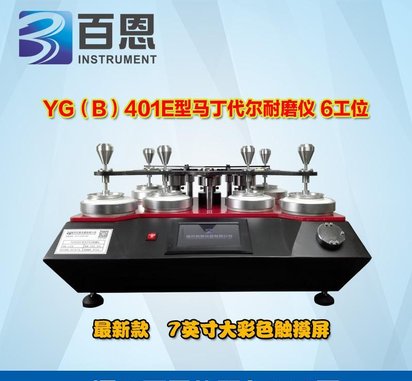

6工位马丁代尔耐磨仪

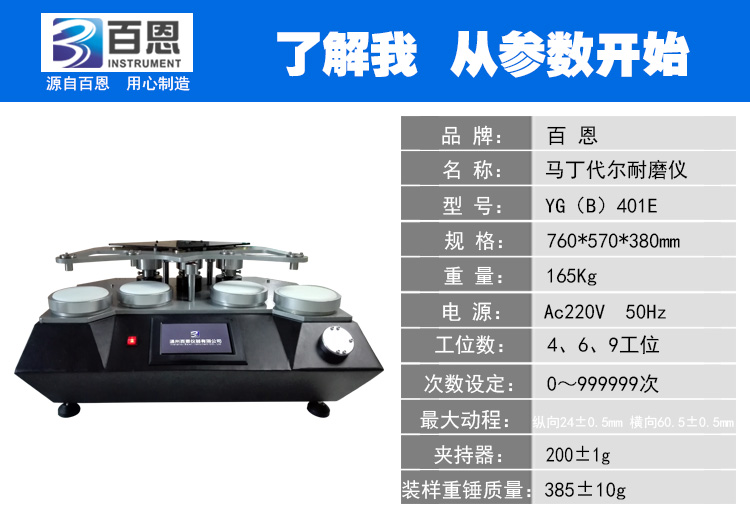

4工位马丁代尔耐磨仪

由温州百恩仪器有限公司最新研发的这款马丁代尔耐磨仪，有4工位、6工位、8工位和9工位可供选择，机器软件方面做了升级，以及外观做了改变。以往的机器操作界面一般采用的是按键式，新款的屏幕采用的是7英寸大的彩色触摸屏，百恩仪器生产的新款马丁代尔耐磨仪不但颜值担当，操作更方便，既美观又实用。欢迎广大客户来电咨询。

【适用范围】
用于各种织物受轻微压力情况下的起球程度及细簿类棉、麻、绢丝机织物、人造革、合成革等耐磨损性能测定。

【工作原理】

1、圆形试样与同样材料织物在给定的压力下，以李莎如(Lissajous)图形运动轨迹进行磨擦，达到规定的转数后，评定试样起毛起球等级。该原理对应于标准规定的织物起毛起球程度的试验
2、圆形织物试样在一定的压力下，与标准磨料按李莎如(Lissajous)曲线的运动轨迹进行互相磨擦，导致试样破损，以试样破损的耐磨次数表示织物的耐磨性能。

【符合标准】
GB/T4802.2-1997、ASTM D4970、ISO12945-2等织物起毛起球程度的试验；
GB/T13775、ASTM D4966、ISO12947等织物耐磨性能试验。
详细规定如下：
GB/T 21196.1-4-2007 纺织品 马丁代尔法织物耐磨性的测定  第1至 第4部分
GB 8690-88 毛织物耐磨试验方法  马丁旦尔法

GB/T 13775-92 棉、麻、绢丝机织物耐磨性试验  马丁代尔法
ASTM D4966-1988 织物耐磨性测试 马丁代尔耐磨测试仪
GB/T 4802.2-1997 纺织品 织物起球试验  马丁代尔法
ISO 12945-2:2002 纺织品 织物表面起球性能的测定  第2部分马丁代尔法
ASTM D4970-2002 织物抗起毛起球试验方法  马丁代尔测试仪

【技术特性】
该仪器可根据客户需要定制4工位、6工位、9工位，各工位同时试验，提高试验效率。仪器还设有小李沙茹曲线和大李莎茹曲线两种（Lissajous）24mm×24mm、60.5mm×60.5mm运动轨迹。配用不同重锤和夹具磨头可适应多种国标及美国标准, 可同时做起球和耐磨功能。

【技术参数和配置】
1、工位数： 4、6、9工位（可选）
2、次数设定：0～999999次

3、最大动程：纵向24±0.5mm 横向60.5±0.5mm
4、加压物质量：
a. 夹  持  器： 200±1g
b. 衣  料 试 样 重 锤 ：395±2g
c. 家具装饰品试样重锤 ：594±2g
c. 不锈钢蝶片：260±1g
5磨头有效摩擦直径 ：

A.耐磨性能试验: 质量为200g(1.96N)的摩擦头  ￠ 28.8 －0.084mm
B.起球性能试验: 质量为155g(1.52N)的摩擦头  ￠ 90 －0.10mm

6装样重锤质量：  2385±10g
7外形尺寸：    760*570*380mm (L×W×H)
8重量：          165kg
9电源：          Ac220V     50Hz

【深度解读】:

测试原理：

1）耐摩擦性试验

圆形织物试样固定在磨台上，与固定有标准摩擦布的摩擦头进行摩擦测试。

评定方法有三种：试样破损的测定、质量损失的测定、外观变化的评定

2）起毛起球性试验

在Martindale上采用的起毛球测试方法配合EMPA发展而来。测试适于针织和机织织物(由短纤纱织成)。用测试仪器模拟正常穿着得发生的起球，在轻微的压力下，将装在试样夹上的试样与磨台上的自身织物以一定的几何图形相互磨擦，然后将磨后的试样与标准样照对比级。根据被测样品的种类可以简单分为：针织起毛起球评审样照、梭织物起毛起球评审样照。并根据起毛起球的眼红行情况分为五级

5-无起球? 4-轻微起球? 3-中等起球2-严重起球 1-非常严重起球

测试方法：

测试样品在规定压力下与标准摩擦布进行摩擦，在达到预定转动次数后，以评定样品的耐磨性能。

操作方法

1、试样的准备

在标准环境中，平铺、无拉伸状态下根据不同标准要求放置一段时间。如24 h（G B /T 4 80 2 .2 一 19 97），16h（EN ISO 12947-4:1998）

2、试样的选取

从整门幅面料上不同部位裁取一块试样，试样要具有代表性。如果是花式织物， 试样应包括布面呈现的所有不同的组织和色泽;

3、从试验机上取下荷重和荷重轴杆;

4、取下顶部平板和测试夹具;

5、试样的装置:

松开测试夹具上的固定环，拿下试样压片，将试样放入测试夹具底座内。 所试织物不大于500 g/m2时， 在试样和试样夹金属塞块之间垫一片聚酯泡沫塑料;大于500 g/m2 ， 或是复合织物时， 则不需垫泡沫塑料。各试样夹上的试样， 应受到同样的张力。

6、羊毛毡和摩擦布的装置:

将毛毡和磨料放在磨台上，把重陀放在磨料上，然后放上压环， 旋紧螺母，使压环把磨料固定在磨台上。

7、把磨头放在磨料上加压;

8、将装有试样的测试夹具面朝下，置于底座夹具上，调整测试夹具圆形凹槽对准荷重轴杆，使得荷重轴杆插入测试夹具的圆形凹槽内;

9、按照标准设定次数，启动开关，开始测试,达到设定的次数后自动停机:

10、取下试样， 在评级箱内对比标准样照

马丁代尔耐磨试验机操作注意事项:

1、摩擦布不能反复使用，每完成一次测试需要更换一块摩擦布;

2、羊毛毡可以反复使用，如果表面有磨损或者已被沾污时需要更换，可以双面使用;

3、鞋垫应该先去布，再进行马丁代尔耐磨测试;

4、测试完成后样品的表面台有磨破、断纱、起毛或者起球严重、磨损严重等异常现象，则判定为不合格。

5、制样时，要特别注意裁剪边缘不要产生毛变，以避免不必要的质量损失及外观变化。

6、仪器操作过程中注意操作规范及人员安全。

马丁代尔耐磨试验机的维护保养

1、必须定期对仪器进行外部的清洁以及清洗，保证测试仪器的清洁度

2、定期对测试仪器进行检查，看是否有出现异常；

3、各使用人员在使用过程当中，应按照正确的使用方法使用，不得违规使用，以免损坏仪器，导致缩短仪器的寿命；

4、各使用人员在使用完测试仪器以后，须将仪器摆放好，并对仪器做相应的清洗，以保证仪器的清洁；

5、在不使用仪器的情况下，应将仪器的电源关闭，并持续保持仪器的清洁。
