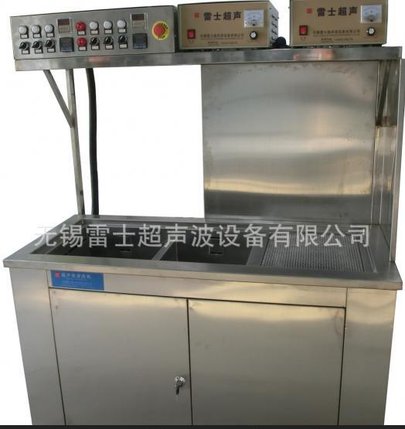

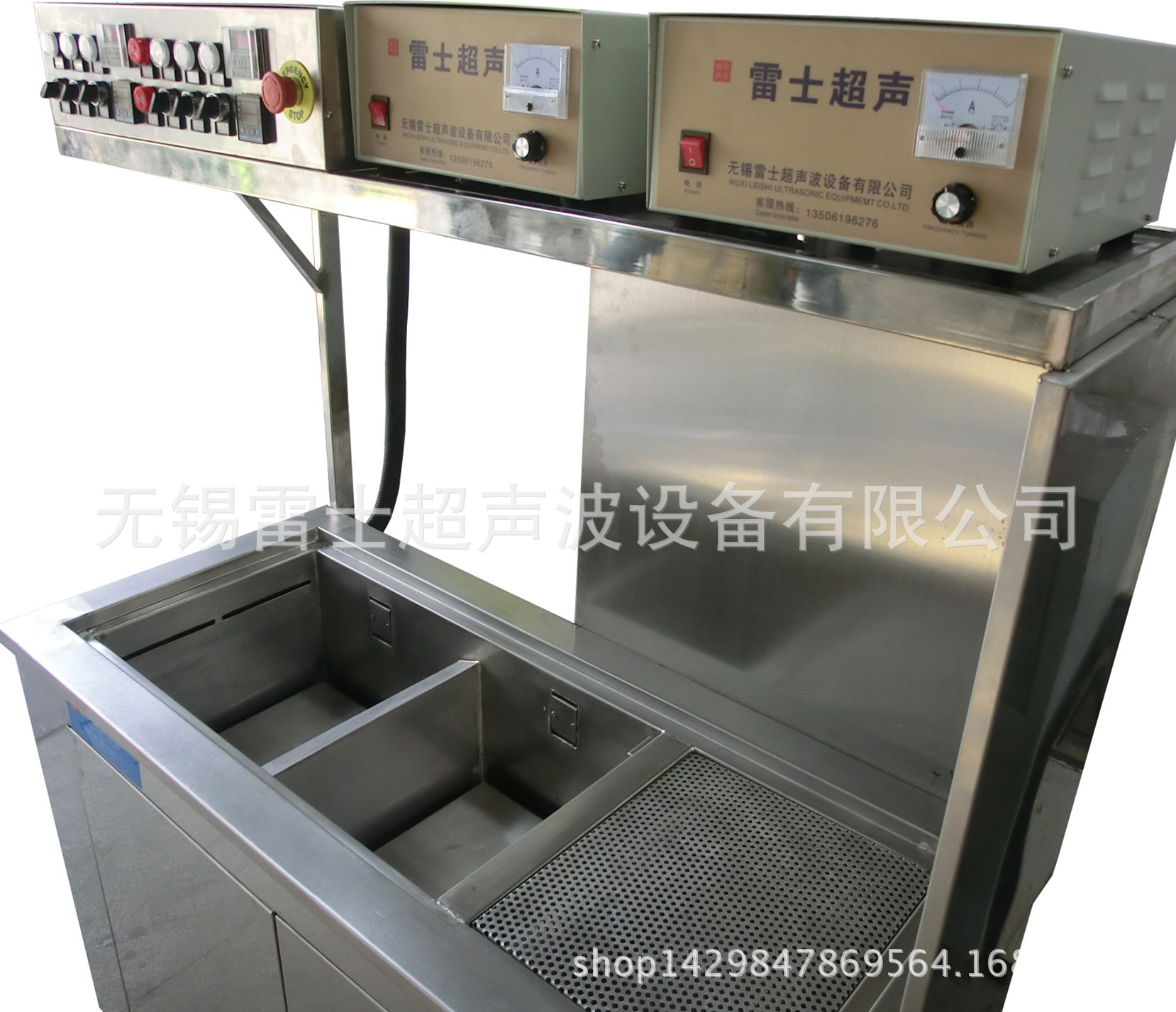

LSA-E20/2400 转向器三槽超声波清洗机

概述

      LSA-E20/2400转向器三槽超声波清洗机，清洗的原理是超声波发生器将工频电能转变成20KHz-60KHz的高频电信号，通过高频电缆输送到换能器上，通过换能器转换成多种频率的机械振动，传播到清洗液中，产生强有力的超声振动，从而将污垢震落，达到对物体实行高效清洗的目的。本机实现了多频率结合的超声波清洗新方法，安全可靠无损伤，对工件表面、内孔和隐蔽处清洗效果更好，清洁度更高，并且清洗速度快，提高了生产效率。一道超声波清洗，二道超声波精洗，三槽漂洗，超声波清洗槽每槽均可独立控制时间、加热恒温、报警提醒，配置独立循环装置，每槽均配置先进的溢流工艺，可确保清洗液相对洁净。

設備の概略の説明

LSA-E20/2400超音波洗濯機の洗濯原理は超音波ジェネレーターが動作周波数の電気エネルギーを28KHzの高周波電気信号に転換して、高周波ケーブルを通じてトランスデューサーに輸送し、トランスデューサーを通して高周波の機械振動に転換した後、洗浄液に伝播し、強い超音波振動を生み出す。そして汚れを振動で落として、物体を効率的に洗濯する目的を果たす。本機は伝統的なイマージョン、スクラブ、高圧洗浄、振動クリーニングや蒸気洗浄など野工芸方法を取って代えた。安全で頼もしく、損なうこともなくて、工作物の表やボア、物陰のところには洗濯の効果が更によくて、清浄度もより高くなっただけでなく、洗濯のスピードも速いので、生産効率を高めることができる。第一タンク超音波洗浄、第二タンク超音波微細なクリーニング、第三タンク水で洗い流し。超音波洗浄槽はタンクごとに独立的に時間をコントロールし、加熱定温に保ち、警報注意を出すことができ、独立循環装置を配置して、タンクごとに先進的なオーバーフロー工芸を配置しているので、洗浄液の相対的な清潔を確保できる。

温馨提示：无锡雷士超声波设备有限公司所售设备全部由本厂家自行生产，可订做各种型号、大小、规格的机器，有需要的客户请先旺旺或QQ联系我们，我们将根据您的产品与要求提供到最适合您的方案与报价。如有不便，敬请谅解！！谢谢！！

结构组成

LSA-E20/2400转向器三槽超声波清洗机主要由：

1、第一槽超声波清洗；

2、第二槽超声波清洗；

3、第三槽清水漂洗；

4、循环过滤系统；

5、自动温控加热系统；

6、电器控制系统；

7、清洗定时装置

8、定时报警装置

技术参数

1.整机重量：   270Kg

2.外型尺寸：   1800*800*800mm

3.清洗槽内径： 390*390*290mm

4.超声功率：   2400W

5.加热功率：   3000W

6.输入电压：   380 AC 50Hz

7.工作温度：   0-100度

8.输出谐波参数：97%（min）

9.启动峰值电流（2400W负载）： ≤15A

10.工作频率：28KHz

功能说明

1.超声波发生器：由超声波发生器产生28kHz的超声波电信号，提供给超声波换能器；

2.超声波换能器：将超声波发生器产生的超音频电转换成高频机械振动的机械能而传播到清洗液中，从而实现超声波清洗；

3.第一超声波清洗槽：

被清洗工件在该槽内第一次清洗即粗洗，以去除物件表面大部分污垢；

4.第二超声波清洗槽：

该槽内对工件进行第二次清洗，以达到更好的清洗效果；

5.第三漂洗槽

对经过超声波清洗后的工件，用清水加以漂清；

6.各槽均配有自动控制间接式加热系统：加热并自动控制各槽洗液的温度,以达到清洗工艺的最佳要求；

7.超声波槽过滤系统：对超声波清洗槽内清洗剂进行过滤，令清洗剂保持较长的清洗能力；

8.各槽均配置液位控制器，控制进水量；

9.各槽进水及排水均配有电磁阀，自动控制进排水，满出的液体经锯齿形溢流，通过溢流口溢出。

10.时间定时器根据设定时间，清洗完毕后，自动报警提醒操作人员。

性能特点

1.SUS304全不锈钢结构，造型美观大方，耐酸耐碱耐腐蚀。
2.先进的超声波发生器技术，宽频扫描电路,彻底消除清洗盲区,性能稳定。

3.高Q值压电陶瓷换能器，输出当量大,转换效率高(发热量小)
4.独特的扫频功能，保证了超声波清洗效果，既可深入缝隙清洗，又不损伤工件表面，具有轰击强度大、清洗速度快、超声波密度高、穿透力好等特点；清洗一致性好，清洗时间短。
5.采用控制器一驱一的形式，一台控制器驱动一台振盒，不会出现信号互相干扰，以及频率不谐振现象，

6.高品质超声波换能器螺钉工艺，同时加上进口粘接胶及先进的粘接工艺，双重保险，超声波换能器固定牢靠，使用寿命长。
7.加热与自动恒温装置，热水清洗容易将污渍化开去除，温度范围0—100℃。

8.电路设计过压、过温、过流保护线路，安全可靠有保障。

9.过滤循环装置，过滤溶剂清洗后产生的杂质，使清洗剂能循环往复使用。

10.时间控制装置，预先设定清洗时间，清洗完毕报警提醒。

性能の特徴

1.SUS304すべてはステンレス鋼の結構で、外観は美しく見栄がして、酸やアルカリなどの腐食に耐える。
2.先進的な超音波ジェネレーター技術、ブロードバンド走査電気回路は洗濯の届かないところを徹底的に取り除ける。その性能も安定している。

3.高Q値圧電陶磁器トランスデューサーは輸出当量が大きく、転換効率が高い（熱を発する量が小さい）。
4.独特な周波走査機能は超音波洗濯効果を保証した。隙間に深く入って洗浄することができただけでなく、工作物の表も損傷しない。衝撃強度が強く、洗浄するスピードが速く、超音波密度が高く、貫通力が良いなどの特徴を持っている。それに、洗浄する一致性も高く、かかる時間も少ない。
5.制御装置の一対一の形式を採用して、一台の装置は一台の振動ボックスを動かすため、お互い信号の邪魔や周波の不調現象などの心配はない。

6.品質の高い超音波トランスデューサーのねじ釘工芸に、輸入する接着剤及び先進の接着工芸を加えるダブル保険で超音波トランスデューサーは固定で丈夫になっていて、使用寿命も長い。
7.加熱と自動定温装置、お湯で洗濯すると汚れを溶かして落としやすい。温度範囲は0—100℃。

8.電子回路は過電圧、過熱、過電流保護回路を設計して、安全で頼もしくて保障がある。

9.濾過循環装置は溶剤が洗浄した後生み出す不純物を濾過して、洗剤をリサイクルできる。

10.時間制御装置は予め洗濯時間を設定して、洗濯が終わったら、警報で注意する。

操作说明

1.开机前的准备

1.1检查机器是否安装妥善，并将机器调至水平位置；

1.2将所有电源开关及电器开关置于<关>的位置，检查电源是否合乎要求，机壳接地是否可靠；

1.3检查各清洗槽是否干净；

1.4检查供水与排水管路连接是否正确，将所有排液球阀关闭；

1.5根据清洗工艺要求将各槽注入清洗液。

2.开机操作说明（整机）：

2.1合上控制机箱的电源总开关及各功能开关，启动电箱面板上的操作电源；

2.2打开各槽进水启动按钮，绿色指示灯亮

2.3调节温控器的设定温度，将各槽加热开关置于“ON”的位置，调节各槽温度控制器，设置好各组态参数（一次性调校好后即可）；

2.4检查相应的绿色指示灯是否亮，当各槽达到设定温度后，红色指示灯亮（温控器上显示）；

2.5设定操作面板上的清洗时间，清洗时间根据工件大小设定。

2.6打开操作台盖板，将工件放入清洗篮，放入第一超声波清洗槽，盖上盖板，启动超声波按钮。

2.7清洗完毕后，报警器会发出蜂鸣声，提醒操作人员将工件取出；

2.8重复动作2.5-2.7直至第三槽漂洗完毕。

附录：操作面板设置

超声波清洗时间，通过控制面板上相关项目的设置数值；

加热温度数值，通过控制面板上温控器设置；

自动补液设置：当清洗槽液体减少时，系统的循环管路会向此槽补充；

超声波频率的设定：此为超声波清洗机核心部分，所有的设定在出厂时已经设定，用户一半不需随意变更，当使用一段时间发现有所偏移时，可洽询本公司相关的技术服务部门。
