销量人气
0+
销量人气
浏览量
0+
浏览量
库存
999
库存
无氰碱性镀锌光亮剂锌酸盐镀锌添加剂电镀新光亮剂
18.00
碱 性 无 氰 镀 锌 光 亮 剂
YHJ---300
1 描述

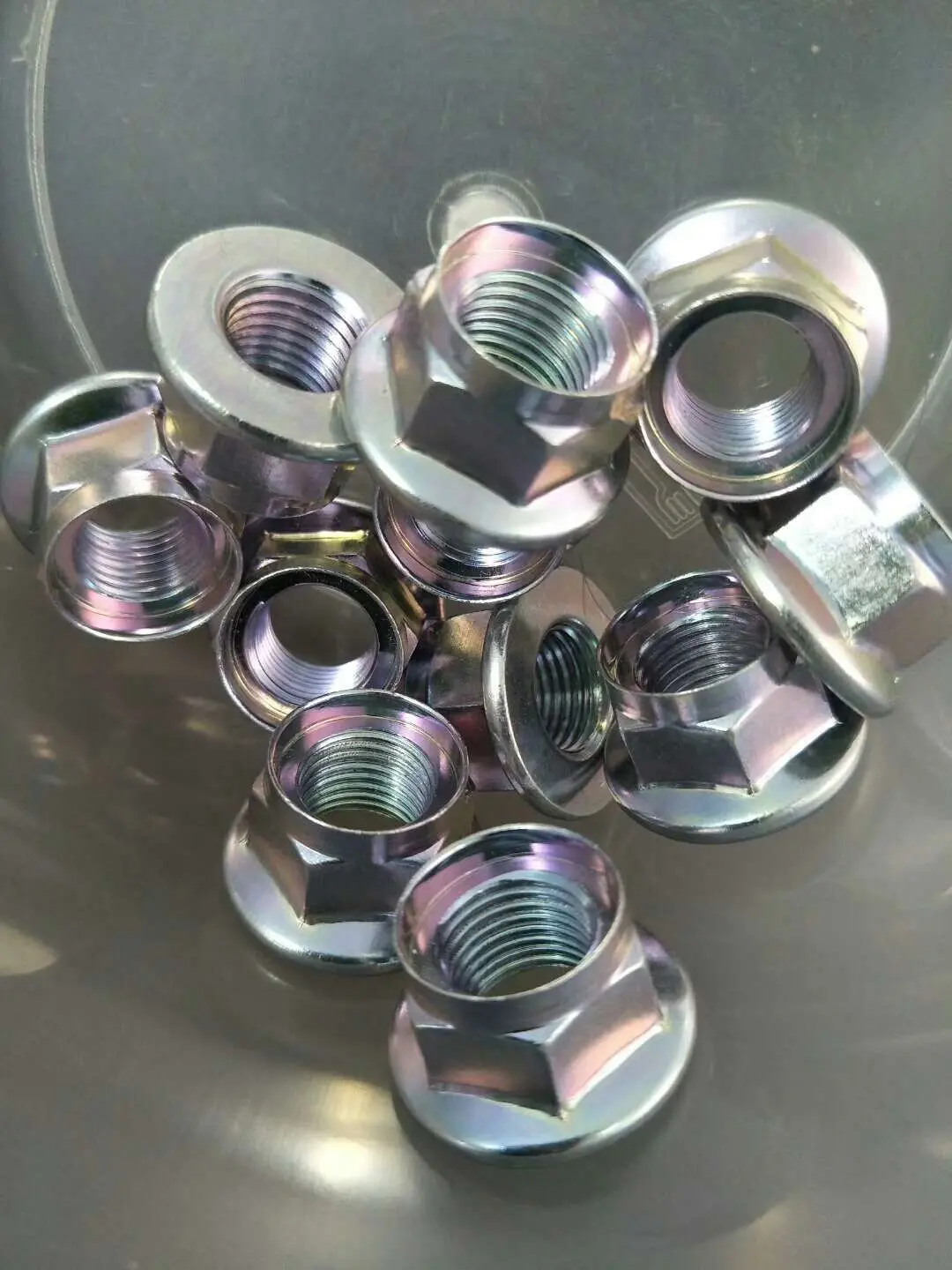

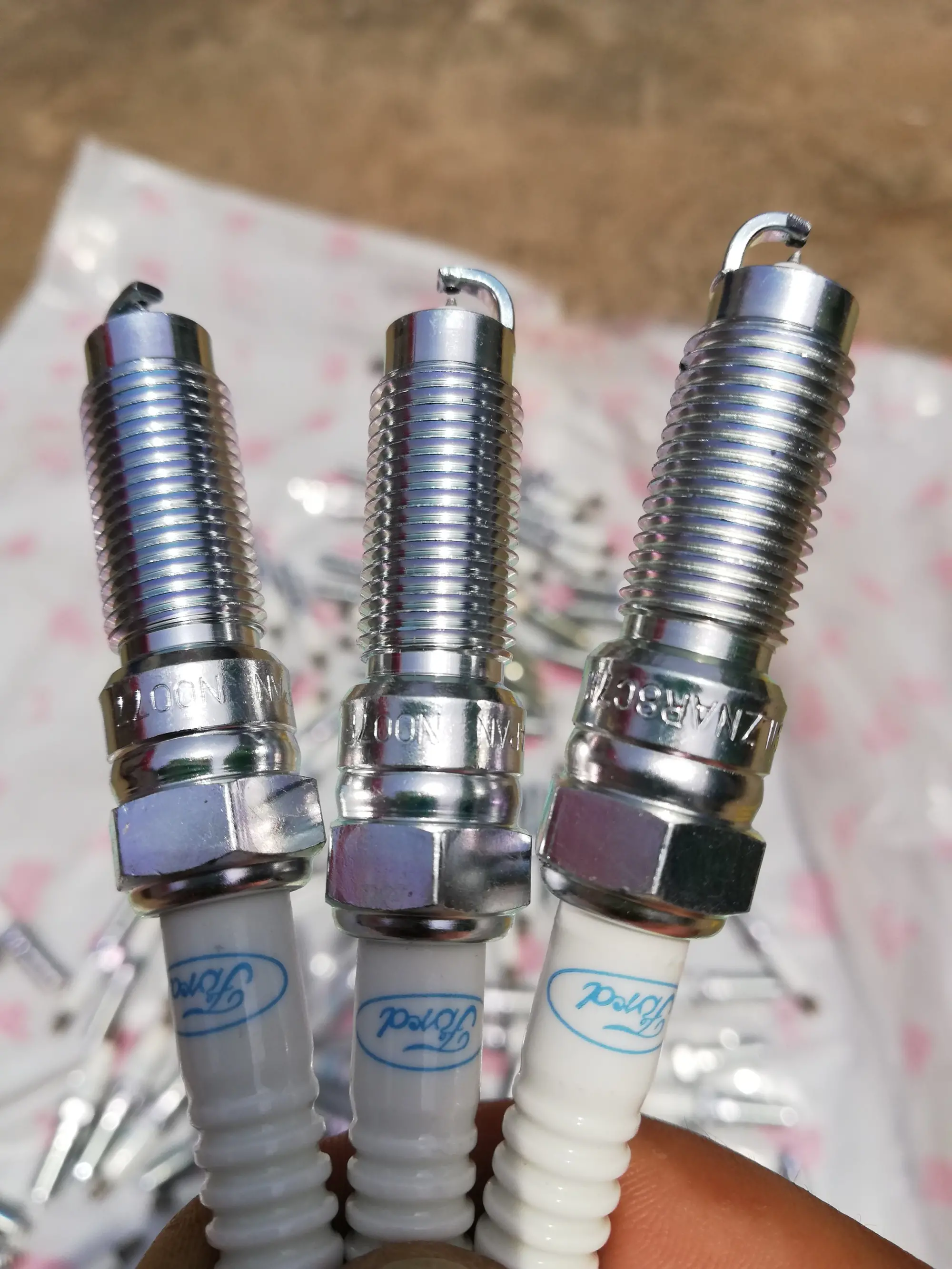

一种碱性无氰镀锌工艺,用于挂镀和滚镀.该工艺可得到镜面光亮的镀层.厚度分布均匀.所得到的镀层可以进行铬钝化处理,得到蓝色、彩虹、绿色及黑色表面.该工艺不含任何螯合剂或络合剂，废水处理容易。
2 特点
很好的二次加工性能
很好的抗回火能力
无针孔及无结合力不好
均匀的光亮外观，可获得美观的蓝色，彩色，黑色钝化膜颜色
可适用于多种生产线
低应力,很好的延展性
高耐蚀性镀层,达到多种耐蚀标准
覆盖度及分布均匀
增加产品效率
兼容性强，使用简单
3 原料配比：
原 料 | 范 围 | 建议 |
金属锌 碱 YHJ-300-A开缸剂 YHJ-300-B光亮剂 YHJ-300-C净化剂 温度 电流密度 过滤 阳极材料 | 8-20 g/L 100-160 g/L 6-10 ml / L 0.5-2 ml / L 4-8 ml / L 20-40 ℃ 0.5-5 A/dm2 需要 99.99%锌锭 | 10 g/L 130 g/L 10ml / L 1 ml / L 6 ml / L 28 ℃ 2 A/dm2
|
建议使用溶锌槽外循环装置！
4 补充与维护
依据安培小时和赫尔槽的实验结果而定,一般每 10000 安培小时
单位 | 挂镀 | 滚镀 | |
YHJ-300-开缸剂
| 升 | 1.0-1.5 | 0.5-1.5 |
YHJ-300-光亮剂 | 升 | 0.5-1.5 | 0.5-1.5 |
YHJ-300-净化剂 | 升 | 0.1-0.5 | 0.1-0.3 |
5 添加剂
YHJ-300-开缸剂 增加低电流区镀层覆盖，用于开缸及补充。
YHJ-300-B光亮剂 提高光亮度，用于开缸剂补充。
YHJ-300C净化剂 低电流区光亮，消除无机杂质影响，用于开缸及补充。
6 开缸
新开缸，可用溶锌方法或溶氧化锌方法。
7 废水处置
因溶液中不含任何鳌和剂,故废水处理简单,可以直接排入中和车间,在 PH 值约为 9 的条件下,使锌以碱的形式沉淀下来
