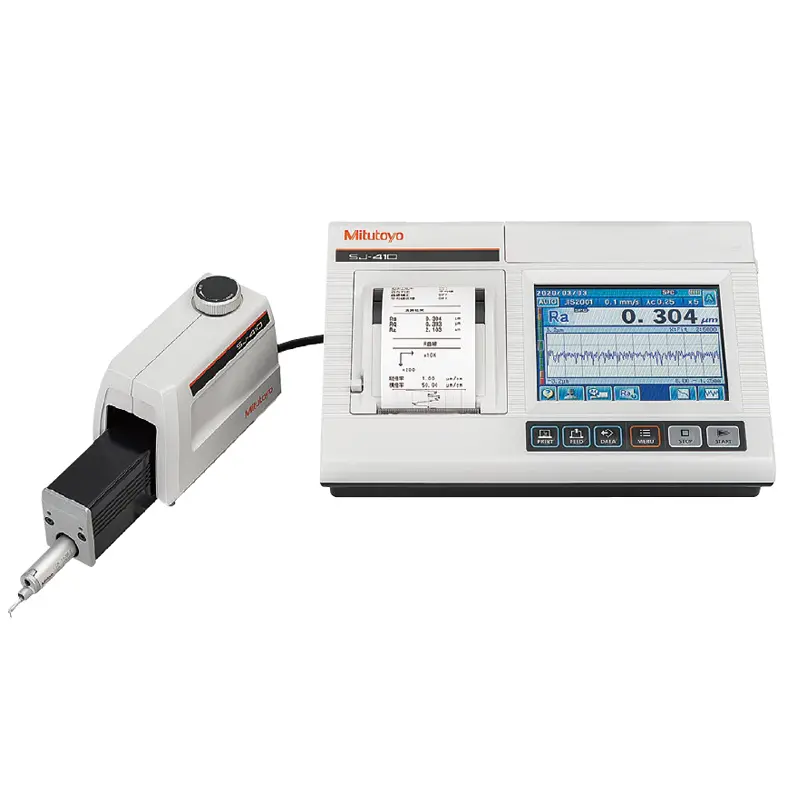

三丰Mitutoyo表面粗糙度仪SJ-410

粗糙度仪又名表面粗糙度仪、表面光洁度仪、表面粗糙度检测仪、粗糙度测量仪、粗糙度计、粗糙度测试仪等多种名称，国外先研发生产后来才引进国内的，粗糙度仪测量工件表面粗糙度时，将传感器放在工件被测表面上，由仪器内部的驱动机构带动传感器沿被测表面做等速滑行，传感器通过内置的锐利触针感受被测表面
的粗糙度，此时工件被测表面的粗糙度引起触针产生位移，该位移使传感器电感线圈的电感量发生变化等。

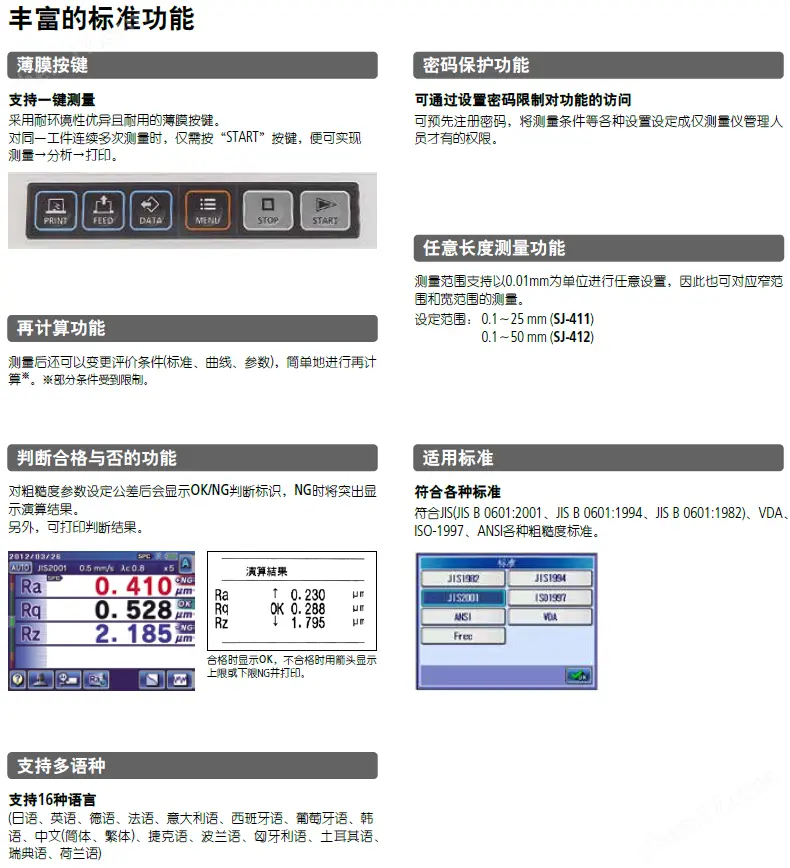

三丰粗糙度仪配置操作简单的触摸屏 显示画面时可实现图标显示与文本显示的切换。兼顾了仪器的实用性与操作使用的便利性。 兼顾使用方便性和高性能小型表面粗糙度测量机也具备了可与台式表面粗糙度测量机媲美的解析功能。 可实现无轨测量/有轨测量的切换

特点

1 配备大型触摸屏彩色液晶显示器，实现直观操作和易用性。

2 根据测量条件，在有轨测量和无轨测量方式间切换，以进行优化评估

3 宽范围，高分辨率检出器和驱动器在同类产品中能完成更高精度的测量。

4 使用收集到的点群数据分析表面粗糙度，也可以简易地进行轮廓形状解析（阶差。阶差量。面积。坐标差）。可对在轮廓形状测机上不能分析的细微形状进行分析。

5 可用无轨测量进行周向表面粗糙度评定并支持R表面补偿功能

6 除了JIS标准，还符合新ISO标准和ANS/VDA标准。

7 完成了台式表面粗糙度测量仪及简易支座和相关可选配件的性能。

范围高分辨率检出器

■检出器

测量范围/ zui小分辨率:

800μm/0.01μm

80μm/0.001μm

8μm/0.0001μm

高精度直线驱动部

■驱动部

直线度/ 驱动长度:

0.3μm/25mm （SJ-411）

0.5μm/50mm （SJ-412）

型号SJ-411 SJ-412

货号178-580-01 178-580-02 178-582-01 178-582-02

测量范围

X 轴（检出部） 25mm 50mm

Z 轴（检出部） 800μm、80μm、8μm

* 选配测头zui大可到2,400μm

检出器

检出方式差动电感方式

分辨率

0.01μm（800μm 范围）

0.001μm（80μm 范围）

0.0001μm（8μm 范围）

测头尖形状（角度/ 半径） 60º/2μm 90º/5μm 60º/2μm 90º/5μm

测力0.75mN 4mN 0.75mN 4mN

弯曲半径40mm

检测方法无轨式/ 有轨式（切换）

驱动部（X 轴）

测量速度0.05、0.1、0.2、0.5、1.0mm/s

驱动速度0.5、1、2、5mm/s

直线度0.3μm / 25mm 0.5μm / 50mm

上下倾斜单元

上下移动量10mm

倾斜角度±1.5º

对应标准JIS1982 / JIS1994 / JIS2001 / ISO1997 / ANSI / VDA

参数Ra, Rq, Rz, Ry, Rp, Rv, Rt, R3z, Rsk, Rku, Rc, RPc, RSm, Rmax*1, Rz1max*2, S, HSC, RzJIS*3, Rppi, RΔa, RΔq, Rlr, Rmr, Rmr（c）,

Rσc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, λa,λq, Lo, Rpm, tp*4, Htp*4, R, Rx, AR, W, AW, , 自定义设置

评价曲线

断面曲线、粗糙度曲线、DF 曲线、波纹曲线

表面粗糙度MOTIF、波形MOTIF 曲线

解析图表负荷曲线、振幅分布曲线

曲线补偿抛物线、双曲线、圆锥、圆、二次曲线、倾斜补偿、无补偿

滤波器2CR、PC75、高斯（Gaussian Filter）

截止波长0.08、0.25、0.8、2.5、8.0mm

取样长度0.08、0.25、0.8、2.5、8.0、25.0mm

取样数×1、×2、×3、×4、×5、×6、×7、×8、×9、×10、×11、×12、×13、×14、×15、×16、×17、×18、×19、×20

任意长0.1 ～ 25mm 0.1 ～ 50mm

演算显示部

自定义功能可选择想显示/ 演算的粗糙度参数

简易轮廓解析功能阶差、阶差量、面积、坐标差

D.A.T 功能辅助无轨测量时的水平调整

实时取样功能保持驱动部停止状态下输入检出器的变位

统计处理对一个参数演算zui大值、zui小值、平均值、标准偏差、合格率、直方图

合格与否判定zui大值规则/ 16%规则/ 平均值规则/ 标准偏差（1σ, 2σ, 3σ）

测量条件的保存zui大10 件（演算显示部）

打印机

（内置热敏打印机）

测量条件/ 演算结果/ 合格与否判定结果/ 每个间隔的演算结果/ 公差值/ 分析曲线/ 显示曲线/ 负荷曲线/

振幅分布曲线/ 环境设定项目/ 统计结果（直方图）

显示语言

对应16 国家语言（日本、英国、英、德国、法国、意大利、西班牙、葡萄牙、韩国、中国（简体、繁体）、捷克，波兰、

匈牙利、土耳其、瑞典、荷兰）

外部记忆卡（2GB，选配） 测量条件（zui大500 件）、测量数据（zui大10000 件） 的保存/ 调出

外部输入功能USB I /F、Digimatic 输出、RS-232C I /F、FootstichI/F （脚踏开关）

电源

电池

* 充电时间/ 可测量次数

内置电池（Ni-MH 充电池） / AC 适配器2 种电源

* 内藏电池充电时间∶约4 小时（根据环境温度有所不同）

* 测量可能回数∶约1000 次（根据使用条件、环境等不同有所不同）

zui大功耗50W

外观尺寸

（W×D×H）

计算显示部*3 275×198×109mm

上下倾斜单元130.9×63×99mm

驱动部128×35.8×46.6mm 154.5×35.8×46.6mm

重量

计算显示部*3 1.7kg

上下倾斜单元0.4kg

驱动部0.6kg 0.64kg

标准附属品

检出器*5/ 标准测针*6

270732 记录纸（标准纸张 : 5 个装）

12BAL402 液晶保护膜（1 装）

12BAG834 触控笔

12AAN041 工具箱

AC 适配器、电源线、螺丝刀、十字螺丝刀、六角扳手、触控笔用吊带、使用说明书、一本手册、质保书
