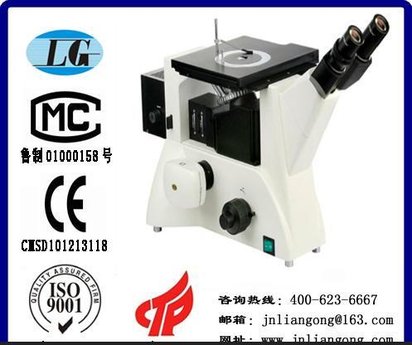

FCM5100W三目倒置金相显微镜

FCM5100W三目倒置金相显微镜

 FCM5100W三目倒置金相显微镜采用优良的无限远光学系统与模块化的功能设计理念，可以方便升级系统，实现偏光观察、暗场观察等功能。紧凑稳定的高刚性主体，充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。适用于金相组织及表面形态的显微观察，是金属学、矿物学、精密工程学研究的理想仪器。

技术特点：

1. 总放大倍数:50-500倍，选配100X明暗场物镜，可实现总放大50-1000倍。

2. 光学系统：无限远色差校正光学系统（CSIS），像质更好，分辨率更高，观察更舒适；

3. 物镜：无限远、超长工作距专业金相物镜50倍和100倍物镜为半复消色差物镜，图像清 晰度大幅提高

4. 目镜：高眼点、超宽视野平场目镜，PL10x/22mm，提供更加宽阔平坦的观察空间并可加装用于测量的各类测微尺；

5. 观察筒：铰链式三目，视度可调节，45°倾斜，可进行摄影摄像，对观察图像进行采集和保存，配置电脑和专业软件实现图像分析；

6. 调焦机构：低手位粗微调同轴调焦机构，带有粗调松紧调节装置，粗调每转行程38mm，微调精度0.002mm；

7.  照明系统：带可变光阑和中心可调视场光阑的反射式柯拉照明器，自适应90V-240V宽电压，12V50W进口卤素灯，有效保护和延长卤素灯泡的使用寿命；

8. 载物台：可加装同轴低手位调节移动尺及载物台延伸板，拓展应用空间，满足不同需求客户的使用。

标准配置：技术规格

             《金相自动分析系统2014》

                                软件介绍

一、简介

金相分析软件是我单位联合山东大学材料学院联合开发，最新跟新到2012版本，现有金相组织模块438个，覆盖了现有的所有金相检验.详见金相模块目录。

金相图像分析系统配置的“专业定量金相图像分析计算机操作系统”对采集的试样图谱进行处理和实时比对、检测、评级、分析、统计及输出图文报告。软件融合了当今先进的图像分析技术，为金相显微镜和智能分析技术的完美结合，系统测量、评定结果快速、正确，符合国标(GB) 和其它相关行业标准 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系统全部中文界面，简洁明了和操作方便，经过简单培训或对照使用说明书，就可自如操作。并为学习金相常识和普及操作提供了快捷方法。

二、主要功能：

◇图像编辑软件：图像采集，图像存储等十多种功能；

◇图像软件：影像增强，图像叠加等十多种功能；

◇图像测量软件：周长、面积、百分含量等几十种测量功能；

◇输出方式：数据表格方式输出，直方图输出，图像打印输出。

专用金相软件包：

◇晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）；

◇非金属夹杂物测量、评级（其中包括硫化物、氧化物、硅酸盐等）；

◇珠光体、铁素含量测量、评级；球墨铸铁石墨球化率测量评级；

◇脱碳层、渗碳层测量，表面涂层厚度测量；

◇焊缝熔深度测量

◇铁素体、奥氏体型不锈钢中相-面积测量；

◇高硅铝合金初晶硅与共晶硅分析；

◇钛合金材料分析……等；

◇包含进行比对的近438种常用金属材料的金相图谱，适应绝大多数单位金相分析和检验的要求；

◇鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。

示例图谱：(软件中包含近438种常用金属材料的金相图谱)

三、系统组成：

整个软件系统由如下部分组成：

⒈软件程序（光盘）；

⒉加密狗： USB型；

⒊文字资料：《使用说明书》（光盘上有WORD文档）；

四、硬件运行环境： WINDOWS   XP SP2(32bit)

⒈电脑推荐配置：

⑴CPU：奔腾4型，主频2.8G以上；

⑵内存：1G及以上（ 否则安装时会出错）；

⑶硬盘：C盘可用空间2G以上，软件（推荐）安装在C盘；

⑷显示卡：可提供3D加速的AGP显示卡、可达到真彩色；

2.CCD摄像头或者数码相机：

分辨率达到450线及以上的CCD摄像头以及数码相机均可。
