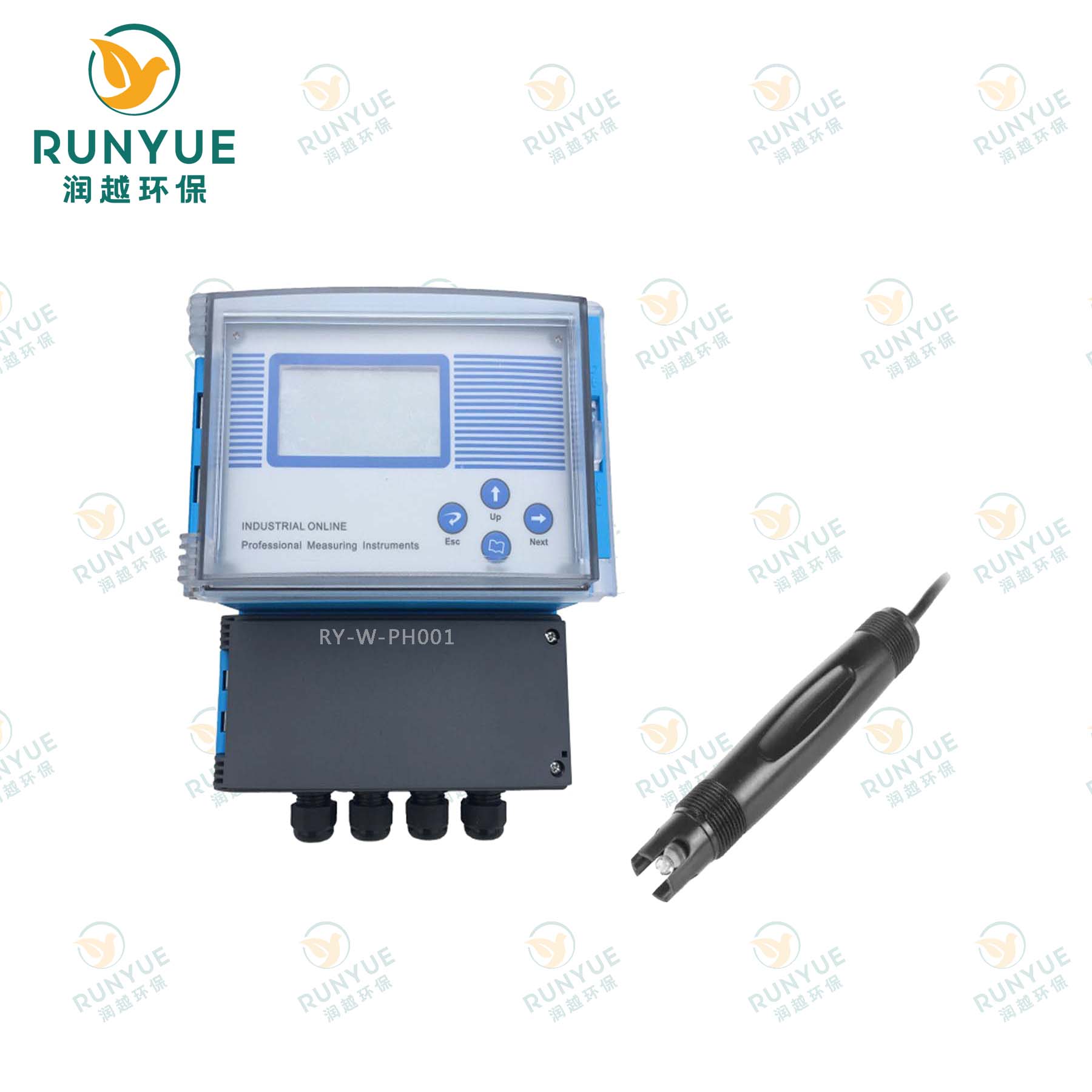

PH/ORP水质分析仪安装案例

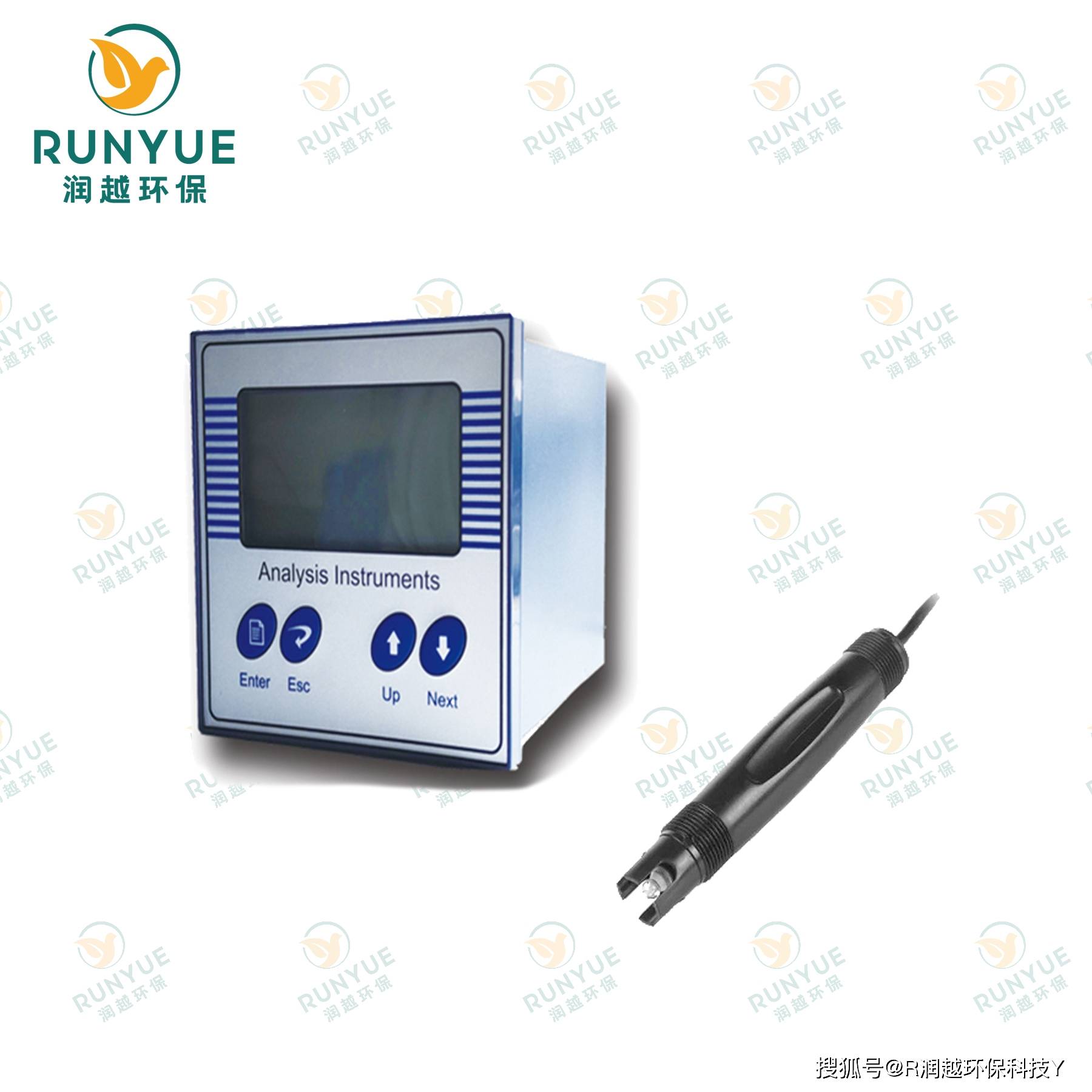

产品概述

PH/ORP仪表是一种常用的仪器设备，主要用来精密测量液体介质的酸碱度/氧化还原电位值，广泛应用于工业、农业、科研、环保等领域。

测量原理

测量电极浸入溶液中，H+离子在电极膜和溶液之间产生电池电压，电极产生的电池电压与PH值成正比。控制器内置微机电路通过测量电池电压获得PH值。(ORP计与PH计原理相同)

标准液配置

发货时，随机带三包PH标准缓冲液，分别是4.01、6.86、9.18标准缓冲液。

PH标准液配置

4.01 PH标准液

4.01标准缓冲液放入容器中，兑入250mL纯净水，搅拌均匀后方可使用。

6.86和9.18标准缓冲液的配置方法同4.01标准缓冲液配置方法相同。

ORP标准溶液配置

称取10.2g醌qing醌加到250mL的PH值为4.01的标准缓冲液中，搅拌均匀后调配成256mV的标准液。

称取10.2g醌qing醌加到250mL的PH值为6.86的标准缓冲液中，搅拌均匀后调配成86mV的标准液。

PH标定

将PH电极放入1号标准液（4.01或6.86）中，进入标定菜单--à低点标定，等待稳定大约5分钟后输入此标准液值，按ENTER确认储存。

将PH电极放入2号标准液（9.18或6.86）中，进入标定菜单--à高点标定，等待稳定(大约5分钟)后输入此标准液值，按ENTER确认储存。

系统自动计算参数，如果标定后仍有误差请重新标定。

注意:高点标定使用的标准液一定要大于低点标定使用的标准液。

变送器技术参数

测量范围：0~14PH； -1999~+1999mV ORP

显示方式：LCD液晶显示

分 辨 率：0.01 PH；±1mV ORP

精 确 度：0.05 PH；±3mV ORP

重 复 性：±0.1

稳 定 性：±0.1

环境温度：-20~60℃

相对湿度：（65±20）%

模拟输出：4~20mA(双路可选）、负载750Ω

开关输出：双路继电器（可扩）、容量220VAC/5A

数字信号：RS485(可选)

供电电源：AC220V±10%或DC24V

电源频率：（50±0.5）Hz

防护等级：IP65

传感器技术参数

名 称： 塑壳复合PH电极

测量范围： 0-14PH

温度范围： 0-60℃（自动温补0-99℃）

耐 压： ＜0.6MPa

安装尺寸： 3/4NPT

流速范围： 0-1m/s，非磨损性流体

安装方式： 支架浸没式、流通式、管道插入式

防护等级：IP68

名 称：塑壳ORP电极

测量范围：-1999~+1999mV

温度范围：0~60℃

耐 压：＜0.6MPa

联接方式：低噪音电缆直接引出

安装方式：支架浸没式、流通式、管道插入式
