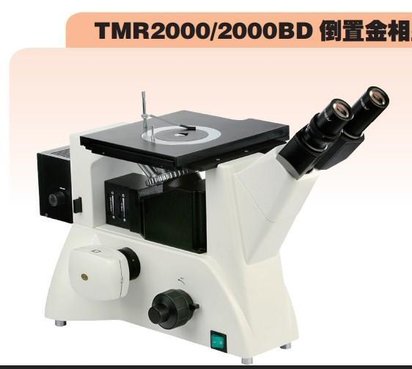

武汉TMR2000倒置金相显微镜

 TMR2000/2000BD武汉倒置金相显微镜采用优良的无限远光学系统与模块化的功能设计理念，可以方便升级系统，实现偏光观察、暗场观察等功能。紧凑稳定的高刚性主体，充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。

适用于金相组织及表面形态的显微观察，是金属学、矿物学、精密工程学研究的理想仪器。

标 准 配 置

武汉TMR2000倒置金相显微镜技术规格

目镜 Eyepiece                               大视野 WF10X(视场数Φ22mm)

PL L10X/0.25  工作距离：20.2 mm

TMR2000        PL L20X/0.40  工作距离：8.80 mm

（配明场物镜）    PL L50X/0.70  工作距离：3.68 mm

         物镜

PL L100X/0.85（干式Dry）  工作距离：0.40 mm

(无限远长工作距离平场消色差物

PL L5X/0.12 BD  工作距离：9.70 mm

          镜)

TMR2000BD     PL L10X/0.25 BD 工作距离：9.30 mm

  （配明/暗场物镜）   PL L20X/0.40 BD 工作距离：7.23mm

PL L50X/0.70 BD 工作距离：2.50 mm

目镜筒            45°倾斜,瞳距调节范围53～75mm.

调焦机构            粗微动同轴调焦,带锁紧装置,微动格值:2μm.

转换器            五孔(内向式滚珠内定位)

机械移动载物台，外形尺寸：242mmX200mm，移动范围30mmX30mm.

载物台

圆形可旋转载物台板尺寸：最大外径Ф130mm，最小通光口径小于Ф12mm.

                        6V30W卤素灯，亮度可调,适用于TMR2000

                        12V50W卤素灯，亮度可调,适用于TMR2000BD

照明系统

                 内置视场光阑、孔径光阑与拉板式起偏器

                 配磨砂玻璃，黄、绿、蓝滤色片

武汉TMR2000倒置金相显微镜选 配 件

名称              类别/技术参数                                       编号

目镜        分划目镜10X（Φ22mm）                             1122010

PL L5X/0.1     工作距离：26.12 mm                             2260105

PL L40X/0.6    工作距离：3.68 mm                              2260140

                                            明视场

PLL60X/0.7     工作距离：3.18 mm                               2260160

PLL80X/0.8     工作距离：1.28 mm                               2260180

         物镜

PLL40X/0.60 BD 工作距离：3.00 mm                              2120140

PL L60X/0.70 BD工作距离：1.90 mm                              2120160

                                            明、暗视场

PL L80X/0.80 BD 工作距离：0.80mm                               120180

PL L100X/0.85 BD工作距离：0.22 mm                              2120100

 0.5X                                                           812004

 CCD接头1X                                                                    812002

                        0.5X带分划尺,格值0.1mm/格                                         812003

                        DV-1(带USB和Video输出)                                             800001

 摄像仪              DV-2(带USB输出)                                                          800003           R17

                        DV-3(带Video输出)                                                       800005

数码相机接头            CANON(EF)  NIKON( F)                                           820001
