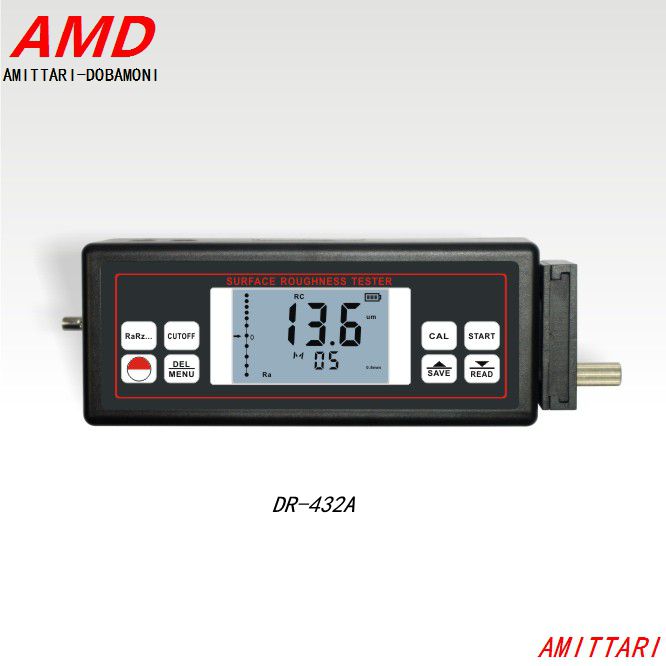

安妙D系列粗糙度仪 DR-432A

粗糙度仪采用计算机技术， 符合国标GB-T 6062及ISO、DIN、和JIS四项标

准，可以广泛适用于生产现场，可测量多种机加工零件的表面粗糙

度，根据选定的测量条件计算出相应的参数在液晶显示器上清晰地

显示出全部测量参数。

产品特点:
（1）机电一体化设计，体积小，重量轻，使用方便快捷带有测值存储功能及存储数据查询。
（2）多参数测量：Ra、Rz、Rq、RtRC、PC- RC、GAUSS、D-P四种滤波方式。

（3）可测量多种机加工零件的表面粗糙度：平面、曲面、小孔、沟槽等不规则表面。
（4）采用DSP芯片进行控制和数据处理，速度快，功耗低LCD数字显示，具有背光功能。
（5）带有测值存储功能及存储数据查询有电源欠压指示功能，内置锂电池可以循环使用。
（6）可选配曲面传感器、深槽传感器、测量台架、接长杆等附件。
（7）有蓝牙功能可供选择。

产品参数:
标准 GB/T6062、ISO4287、DIN4768、JIS B、ANSI46.1
Ra 0.050~10 μm/1.000~400.0 μinch
Rq 0.050~10 μm/1.000~400.0 μinch
测量范围
Rz 0.020~100 μm/0.780~4000 μinch
Rt 0.020~100 μm/0.780~4000 μinch
度 ≤±10%
0.001 μm(Reading(测量值)＜10 μm)
分辨率 0.01μm(10 μm≤Reading(测量值)＜100 μ
0.1μm(Reading(测量值)≥100 μm)
显示 LCD 液晶显示
示值变动性 ≤6%
滤波轮廓 RC,PC-RC,GAUSS
滤波器轮廓
不滤波器轮廓 D-P
半径 10μm
材料 金刚石
测力 16mN（1.6gf）
传感器 角度 90°
纵向半径 48mm
Zui大驱动行程 17.5mm/0.7inch
取样长度 0.25mm、0.8mm、2.5mm
Vt=0.135 mm/s（取样长度=0.25mm）
测量时 Vt=0.5mm/s    （取样长度= 0.8mm）
驱动速度
Vt=1mm/s       （取样长度= 2.5mm）
返回时  Vt=1mm/s
测针测量范围  ±80μm
公英制转换功能 Conversion (可选)
具有自动关机功能 √
             接口 RS-232C
具有记忆功能 7 Groups (组)
温度 0 ～ 50℃
工作环境
湿度 < 85% RH

产品配置:
标准配置：·1.主机 可选配置： ·1.蓝牙
      ·2.便携盒                ·2.测量延长杆
·3.螺丝刀 ·3.SRS-1  测量台架
·4.可调支架 ·4.SRP-110  深槽传感器
·5.标准样板 ·5.SRP-120  曲面传感器
·6.标准传感器 ·6.RS-232/USB联机线及软件
·7.电源适配器
·8.使用说明书
·9.传感器保护套

选购指南：
1
测量配件选择：
型号 标准配置
型号+ 曲面传感器+测量台架 标准配置+深槽传感器+测量台架
型号+ 深槽传感器+测量台架 标准配置+曲面传感器+测量台架

2 通讯配置选择：
型号 标准配置（注：购机后可根据需要选购RS-232C数据线）
型号+USB 标准配置+可通过USB数据线与电脑进行数据通讯
型号+RS-232C 标准配置+可通过RS-232C数据线与电脑进行数据通讯
型号+ Bluetooth 标准配置+可通过蓝牙与电脑进行无线数据通讯
