ICP光谱仪

公司介绍

北京华科易通分析仪器有限公司，是电感耦合等离子体发射光谱仪的专业制造厂商。它是集科研、生产、销售、技术服务于一体的高科技企业。HK-8100和HK-2000型电感耦合等离子体发射光谱仪，是我公司在现有技术的基础上，吸收国际最新技术成果研制开发的最新产品。

公司以一批多年积累的技术成果和实力雄厚的科研队伍为后盾，以其丰富的工作经验和和完善热情的服务为保障，竭诚为社会提供高精度、高灵敏度和高稳定性的等离子体发射光谱仪产品。

ICP电感耦合等离子发射光谱仪介绍

ICP作为一种大型精密无机分析仪器，广泛应用于稀土分析、贵金属分析、合金材料、电子产品、医药卫生、冶金、地质、石油、化工等行业，以及商检、环保等部门和钕铁硼、硅、硅铁、钨、钼等行业，出色地完成从超微量到常量的定性或定量分析。

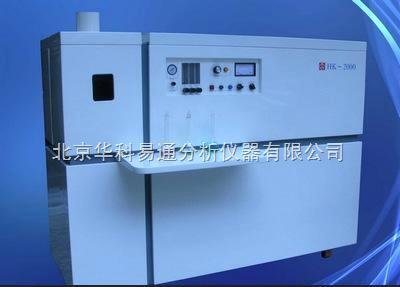

工作原理：HK-8100和HK-2000型等离子体发射光谱仪,是单、多元素顺序测量的分析测试仪器。该仪器由扫描分光器、射频发生器、试样引入系统、光电转换、控制系统、数据处理系统、分析操作软件组成。

等离子体是在三重同心石英炬管中产生。炬管内分别以切向通入氩气，炬管上部绕有紫铜负载线圈（内通冷却水）当高频发生器产生的高频电流（工作频率40.68MHz功率1kW左右）通过线圈时，其周围产生交变磁场，使少量氩气电离产生电子和离子，在磁场作用下加速运动与其它中性原子碰撞，产生更多的电子和离子，在炬管内形成涡流，在电火花作用下形成等离子炬（即等离子体），这种等离子体温度可达8000K以上。待测水溶液经喷雾器形成气溶胶进入石英炬管中心通道。原子受到外界能量的作用下，使原子电离，即处于激发态的原子十分不稳定。从较高能级跃迁到基态，将释放出能量。这种能量是以一定波长的电磁波的形式辐射出去。不同元素产生不同的特征光谱。这些特征光谱通过透镜射到分光器中的光栅上，分光后的待测元素特征谱线光强，通过计算由步进电机转动光栅传动机构，准确定位于出口狭缝处，光电倍增管将该谱线光强转变为光电流，再经电路处理和V/F转换后，由计算机进行数据处理，最后由打印机打出分析结果。

ICP电感耦合等离子发射光谱仪主要技术指标：

一、仪器整机主要性能参数：

1、波长范围：180-800nm

2、分辨率：在180-800nm全波段内分辨率可达0.006nm

3、波长示值误差和重复性：波长示值误差≤0.02nm，

重复性≤0.003nm

4、扫描步距：0.0004nm

5  精密度：RSD≤1.50%；

6、稳定性：RSD≤2%

7、检出限（即最低能测量范围）：PPB级

8、分析元素范围：除C、S等轻质非金属元素与部分放射性金属元素外的所有元素

9、线性范围：7个数量级以上，且自吸效应极低

10、分析速度：每分钟扫描25个元素以上

11、等级证书：国家计量器具形式许可A级

二、仪器各部件详细参数：

射频发生器（RF）

（1）电路类型：电感反馈自激式振荡电路、同轴电缆输出、匹配调谐、取功率反馈信号，进行闭环自动控制

（2）工作频率：40.68MHz±0.05%

（3）频率稳定性：≤0.1%

（4）输出功率：800—1200W

（5）输出功率稳定性：≤0.3%

（6）电磁场泄漏射强度：距机身20cm处，电场强度E：＜2 V / m

进样装置

（1）输出工作线圈：内径25mm、3匝

（2）炬管：三同心型，外径20mm的石英炬管

（3）同轴型喷雾器：外径6mm

（4）双筒型雾室：外径34mm

（5）观测位置：纵向观察高低和横向观察前后，可通过软件直观地调为最佳

（6）氩气流量计规格和载气压力表规格：

1、等离子气流量计：(100－1000)L/h   (1.6－16L/min)

2、辅助气流量计：(10－100)L/h     (0.16－1.66L/min)

3、载气流量计：(10－100)L/h     (0.16－1.66L/min)

4、载气稳压阀：(0－0.4Mpa)L/h

5、冷却水：水温：15－25℃流量＞5L/min水压＞0.1Mpa冷却水：电阻率＞1MΩ

分光器

（1）光路：Czerny－Turner

（2）焦距：1000mm

（3）光栅规格：离子刻蚀全息光栅；刻线密度3600线/mm，刻线面积：80×110mm(或刻线密度2400线/mm，刻线面积：80×110mm)

（4）线色散率倒数：0.26nm/mm

（5）分辨率：≤0.006nm全波段

（6）扫描波长范围：180-500nm，3600刻线/毫米；180-800nm，2400刻线/毫米

（7）扫描步距：0.0004nm

（8）出射、入射狭缝：20μm×25μm

（9）反射镜规格：（78×105×16）mm

（10）透镜：φ30，1:1成像

（11）反射镜规格：凹型

（12）分光器恒温装置：26℃±1℃

测光装置

（1）光电倍增管规格：R212UH或R928

（2）光电倍增管负高压：200-1000V，自动调节，稳定性＜0.05%

（3）光电倍增管电流测量范围：10-4~10-9A

（4）信号采集为V/F交换：1mV对应100Hz

（5）采样电路：使用国外高精密度运算放大器，使仪器的灵敏度和精确度大大提高

（6）仪器数据采集：通过串口与电脑连接，从而简化了电路使连接更加便捷

（7）测光方式：单、多元素顺序测量

操作软件：

（1）操作系统：Windows XP操作平台

（2）测定波长数：任意选择

（3）分析速度：每分钟25个元素以上

（4）数据库：谱线库11万条以上

（5）多窗口：在测量完一次结果后可以在显示窗口保留上次结果同时、测量下一样品；

（6）标准加入法：软件要有标准加入法，以便在不同条件和应用中下使用

（7）分析模式：软件默认最佳分析模式，拥有仪器诊断、谱图分析及几种测量方式和几种积分模式，单位任选等多种功能

（8）历史数据库：在历史数据库中，可以同时可选择性地打印想要打印的批次分析结果

（9）数据输出：软件支持激光打印机打印分析结果
