水加热器
结构分类：
1. 按加热结构分类。
类型 | 特点 | 优点 | 缺点 | 其他 |
通过式加热 | 水从加热器中孔通过 | 加热到指定温度的时间短，散热面积小，加热功率大 | 加热的水需要流动（或自动对流），或需要水泵 | 可以直接连接自来水管使用 |
插入式加热 | 加热器插入水塔下部加热 | 可以加热静止的水，热利用率高 | 要整个水塔的水热后才能用，加热等待时间长，水塔散热面积大 | 比较适合于水的保温 |
容器底部加热 | 加热器贴紧容器外面底部加热 | 安装便利 | 功率不易做大，热能利用率偏低 | 适合于少量的水加热和保温 |
水管外套加热器 | 套在金属水管外面 | 直接套在水管外面，不需要改变原来的结构。 | 功率不易做大，热能利用率偏低 | 适合于无法改变结构的水管加热和保温 |
双层绝缘式加热器 | 有2层绝缘层和保护层，专利号：201120126016.9 | 当PTC发生击穿时，外壳保持绝缘，不会带电。 | 价格稍高，功率密度小，体积稍大 | 适用于安全性极高的场合。 |
控制水温型 | 增加温度控制器，可以调节被加热水的温度 | 可以控制水的温度，控温精度为±2℃ | 增加加热系统的体积，增加成本 | 适应于需要控制调节水温的场合 |
2. 按外壳材质分。
1) 铝外壳型成本低，但抗腐蚀性稍差，在水中浸泡半年以上即发生表面腐蚀。
2) 铜外壳型、通水型，抗高压性好，耐水腐蚀，青铜耐盐水，但成本较高。
3) 陶瓷外壳型，成本低，耐腐蚀，适合小功率10W~1KW。
4) 不锈钢外壳，耐腐蚀，符合食品安全要求；钛外壳，耐酸、碱、盐水腐蚀性较好，但成本比较高，体积稍大。专利号：ZL 2011 2022 0811.4。
5）不锈钢通水管，耐腐蚀，符合食品安全要求，但成本比较高。专利号：ZL 2011 2022 0805.9。
6）喷涂或包膜氟塑料的铝或不锈钢外壳， ZL 201520425957.0，耐酸、碱、盐腐蚀，具有不粘性，可防水垢，容易清洗，但成本比较高，功率密度小。
用途举例：
用于水的加热，PTC加热元件贴在水容器底部、或浸入水中、或水从加热元件中孔通过，达到加热目的。可以用于电锅炉，地暖，房间采暖，淋浴，太阳能热水器辅助加热，太阳能发电板热水器加热，热泵（空气能）热水器辅助加热，浴池、温泉水、泡脚加热保温，洗手、洗菜、洗碗用水加热、酸奶、纳豆发酵，饮料、茶、酒、奶保温加热，水蒸气产生、桑拿蒸汽、蒸汽消毒等。 用于电镀槽的加热，大大的提高加热管的寿命。用于热水器的加热，可防干烧，耐水垢，寿命长。
也可以用于加热机油、柴油、汽油、或其他液体的加热。用PTC加热易燃液体时，安全可靠，可避免着火。
使用注意：
用PTC作为加热元件特别适合于，长寿命、高安全性的产品，一般不需要增加温度保护元件。
PTC的加热功率随着使用条件的不同而不同。水温越高，加热功率越小。
PTC发热器在干烧时的温度越高，煮水的功率越大。为了获得Zui大功率，一般选用PTC的干烧温度为220~280℃。从高安全、长寿命角度考虑，则要求干烧温度较低，但需要增加PTC的散热面积。

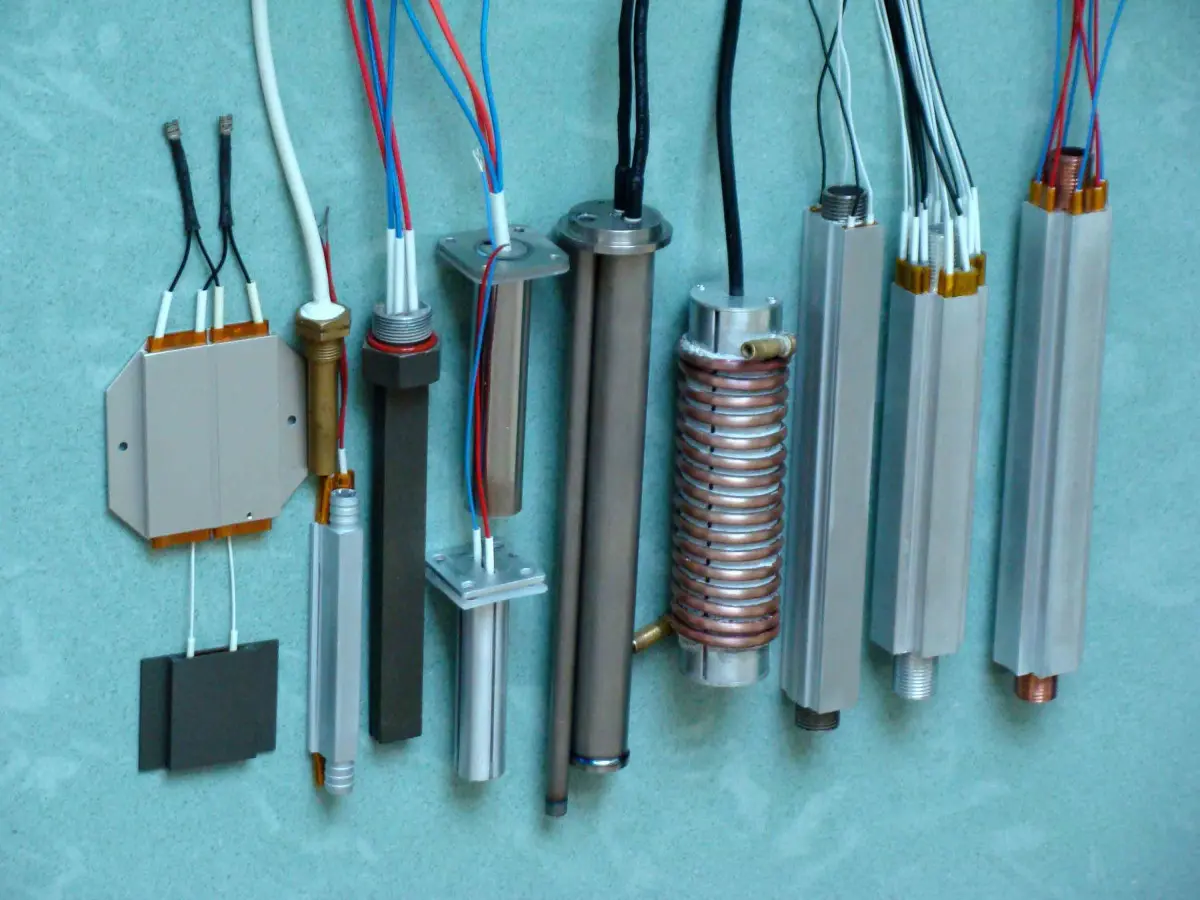

常用产品：

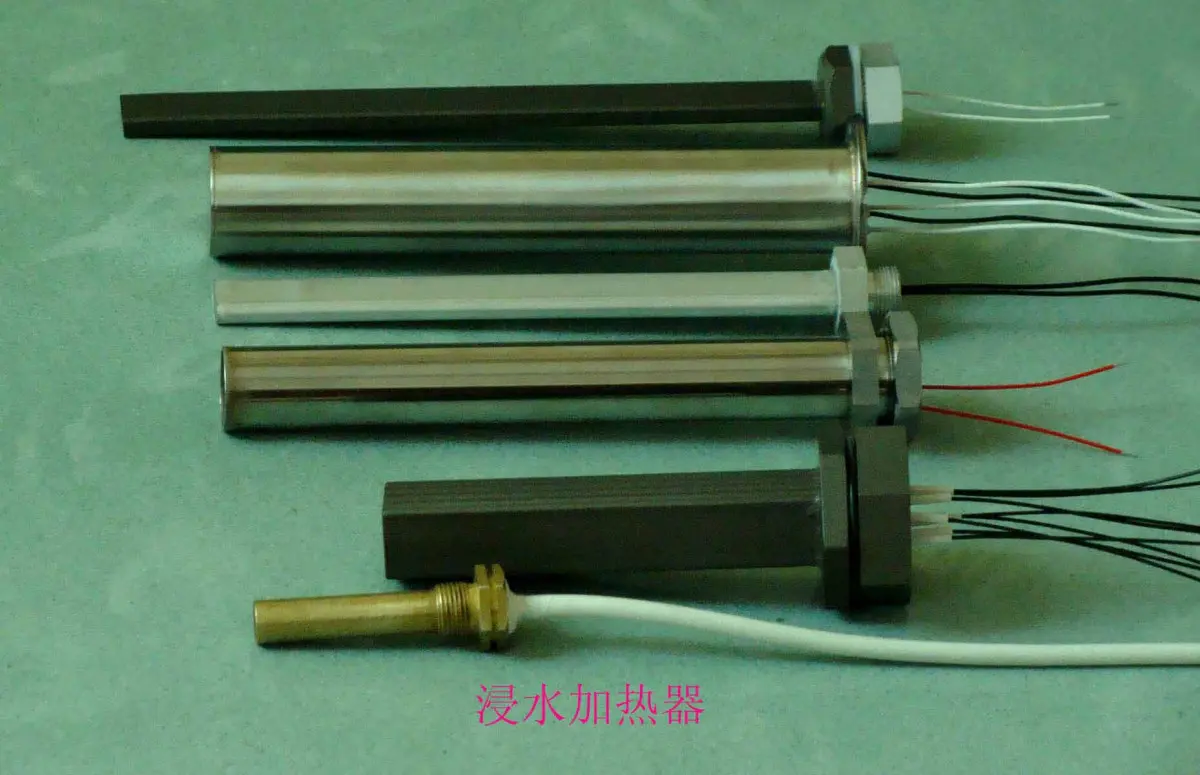

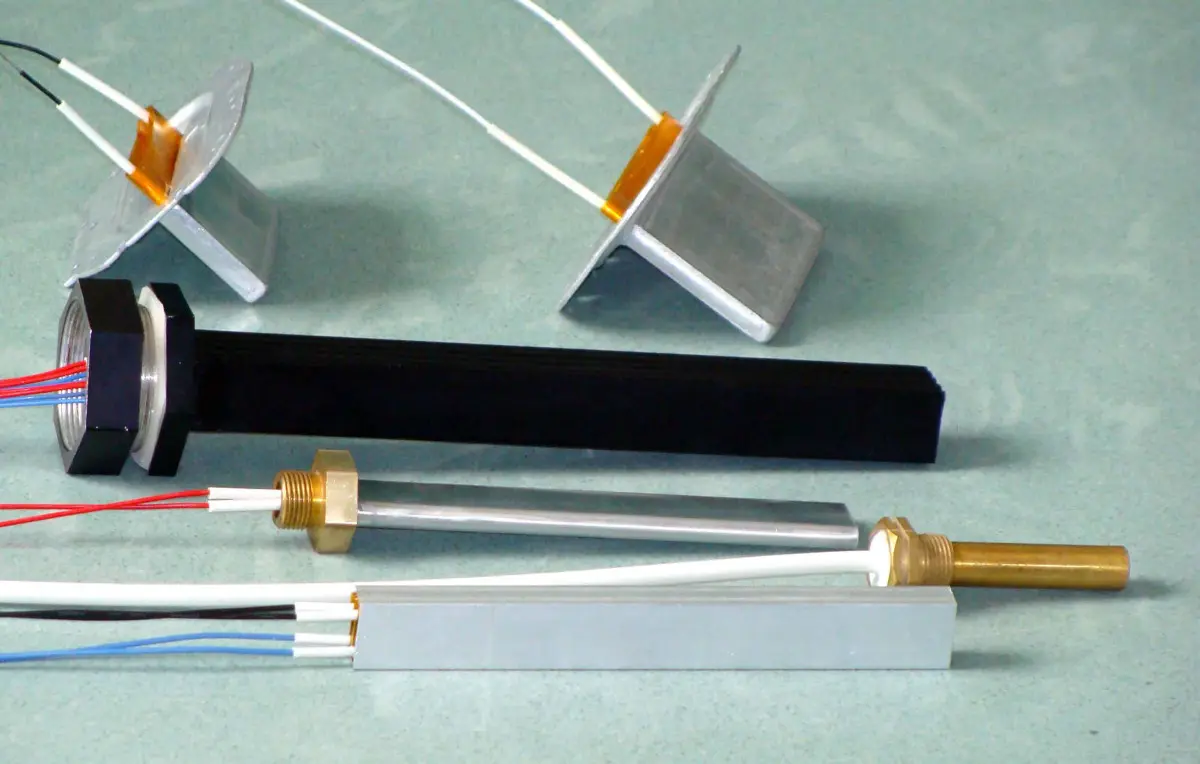

水浸式水加热器

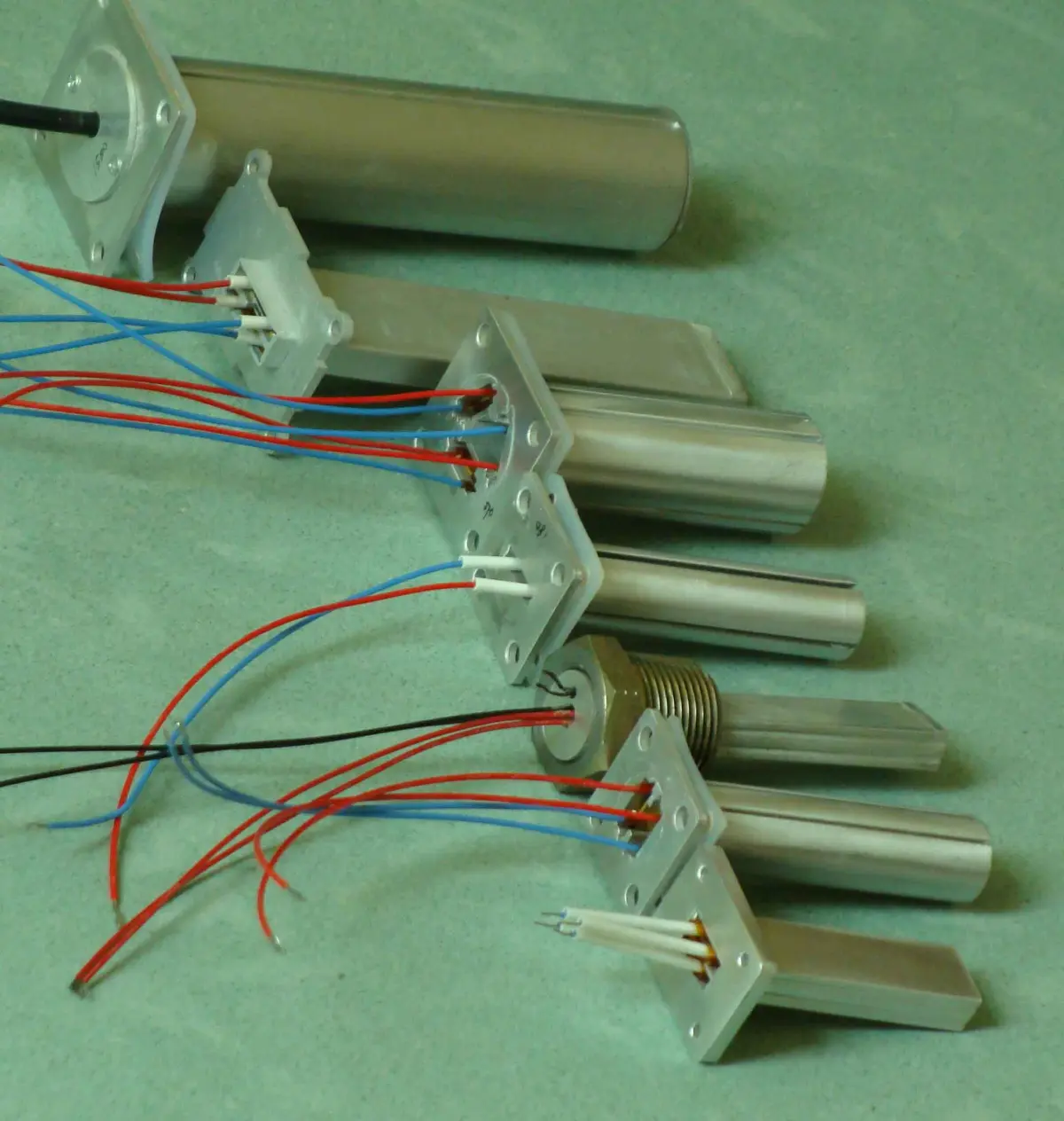

方形铝管PTC浸水加热器
型号 | 浸水端 | 浸水端 | 浸水端 | 螺丝/法兰/密封要求 | 无水干烧温度 | 水温25℃功率 |
JSFLv-70L100W9.7T6-220V1 | 9.7 | 6 | 100mm | M14 | 250℃ | 70W |
JSFLv-150L100W13.2T6-220V1 | 13.2 | 6 | 100mm | M20 | 250℃ | 150W |
JSFLv-180L100W15.5T6-220V1 | 15.5 | 6 | 100mm | M22 | 250℃ | 180W |
JSFLv-350L100W16.5T11-220V1 | 16.5 | 11 | 100mm | M24或法兰 | 250℃ | 350W |
JSFLv-250L100W21.5T6-220V1 | 21.5 | 6 | 100mm | M25或法兰 | 250℃ | 250W |
JSFLv-450L100W21.5T12-220V1 | 21.5 | 12 | 100mm | M30或法兰 | 250℃ | 450W |
JSFLv-2KL200W21.5T24-220V1 | 21.5 | 24 | 200mm | M42或法兰 | 250℃ | 2000W |
JSFLv-1K8L200W31T12-220V1 | 31 | 12 | 200mm | 法兰 | 250℃ | 1800W |
JSFLv-500L200W32T7-220V1 | 32 | 7 | 200mm | 法兰 | 250℃ | 500W |
JSLv-1K8L200W65T7-220V1 | 65 | 7 | 200mm | 法兰 | 240℃ | 1800W |
圆形铝管PTC浸水加热器
型号 | 浸水端直径 | 浸水端 | 螺丝/法兰/密封要求 | 无水干烧温度 | 水温25℃功率 |
JSYLv-100L100D8-220V1 | Φ8 | 100mm | M12 | 250℃ | 100W |
JSYLv-150L100D11-220V1 | Φ11 | 100mm | M14 | 250℃ | 150W |
JSYLv-200L100D16-220V1 | Φ16 | 100mm | M20 | 250℃ | 200W |
JSYLv-1K2L200D23-220V1 | Φ23 | 200mm | M30 | 250℃ | 1200W |
JSYLv-1K8L200D33-220V1 | Φ33 | 200mm | M42 | 250℃ | 1800W |
JSYLv-2K4L200D40-220V1 | Φ40 | 200mm | M48 | 250℃ | 2400W |
JSYLv-6K5L500D48-220V1 | Φ48 | 500mm | M56 | 250℃ | 6500W |
T形铝壳PTC浸水加热器
型号 | 浸水（发热）端 | 面板尺寸 | 无水干烧温度 | 水温25℃功率 |
JSTLv-100L34W25T7-220V1 | 34/25/7 | 51/40 | 260℃ | 100W |
JSTLv-200L40W32T7-220V1 | 40/32/7 | 51/45 | 260℃ | 200W |
JSTLv-350L55W40T8-220V1 | 55/40/8 | 86/74 | 260℃ | 350W |
JSTLv-800L55W40T15-220V1 | 55/40/15 | 86/74 | 260℃ | 800W |

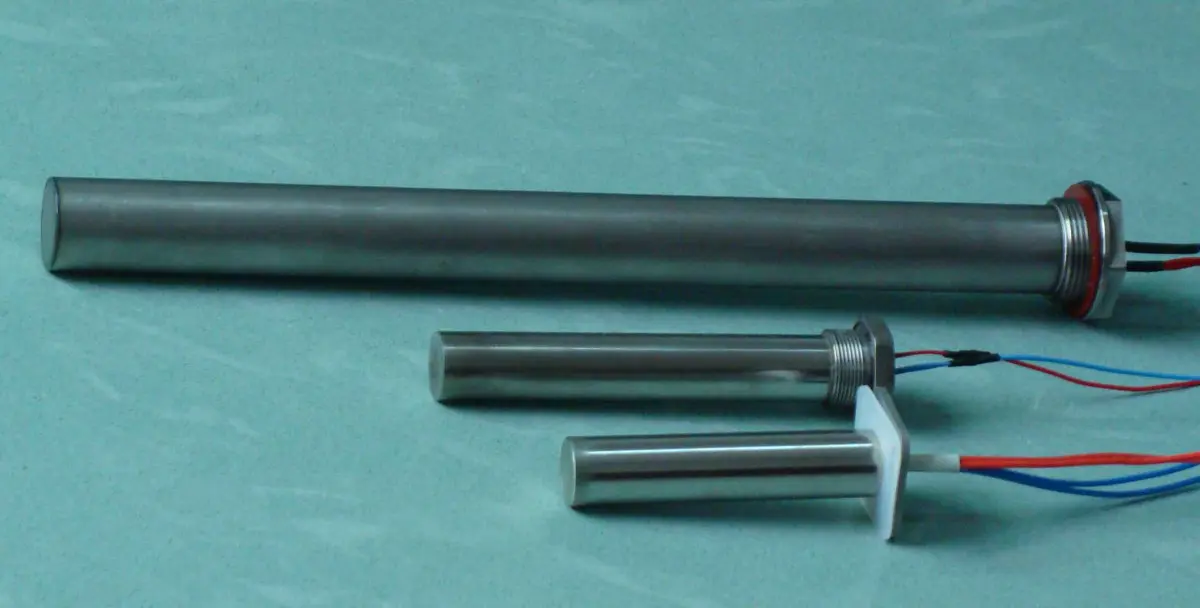

不锈钢圆管/双层绝缘/铁氟龙包管PTC浸水加热器
型号 | 浸水端 | 浸水端 | 螺丝/法兰/密封要求 | 无水干烧温度 | 水温25℃功率 |
JSBu-200L200D10-220V1 | Φ10 | 200mm | M14或法兰 | 240℃ | 200W |
JSBu-250L200D12-220V1 | Φ12 | 200mm | M16或法兰 | 240℃ | 250W |
JSBu-300L200D15-220V1 | Φ15 | 200mm | M20或法兰 | 240℃ | 300W |
JSBu-400L200D20-220V1 | Φ20 | 200mm | M24或法兰 | 240℃ | 400W |
JSBu-1K1L200D25-220V1 | Φ25 | 200mm | M30或法兰 | 240℃ | 1100W |
JSBu-2KL400D35-220V1 | Φ35 | 400mm | M42或法兰 | 240℃ | 2000W |
JSBu-3K8L400D45-220V1 | Φ45 | 400mm | M52或法兰 | 240℃ | 3800W |
JSBu-5K5L500D50-220V1 | Φ50 | 500mm | M56或法兰 | 240℃ | 5500W |
JSBu8-7KL500D50-220V1 | Φ50 | 500mm | M56或法兰 | 230℃ | 7000W |
JSBu2-900L200D25-220V1双层绝缘 | Φ25 | 200mm | M30或法兰 | 240℃ | 900W |
JSBu2-1K6L400D35-220V1双层绝缘 | Φ35 | 400mm | M42或法兰 | 240℃ | 1600W |
JSBuTE-700L200D25-220V1铁氟龙包膜 | Φ25.5 | 200mm | M30或法兰 | 240℃ | 700W |
JSBuTE-1K2L400D35-220V1铁氟龙包膜 | Φ35.5 | 400mm | M42或法兰 | 240℃ | 1200W |
钛圆管PTC浸水加热器
型号 | 浸水端 | 浸水端 | 螺丝/法兰/密封要求 | 无水干烧温度 | 水温25℃功率 |
JSTi-200L200D10-220V1 | Φ10 | 200mm | M14或法兰 | 240℃ | 200W |
JSTi-400L200D10-220V1 | Φ20 | 200mm | M24或法兰 | 240℃ | 400W |
JSTi-1K1L200D10-220V1 | Φ25 | 200mm | M30或法兰 | 240℃ | 1100W |
JSTi-2KL400D10-220V1 | Φ35 | 400mm | M42或法兰 | 240℃ | 2000W |
JSTi-3K8L400D10-220V1 | Φ45 | 400mm | M52或法兰 | 240℃ | 3800W |
JSTi-5K5L500D10-220V1 | Φ50 | 500mm | M56或法兰 | 240℃ | 5500W |
JSTi2-7KL500D10-220V1 | Φ50 | 500mm | M56或法兰 | 230℃ | 7000W |
注：
1）无水干烧，部分没有浸水，水位低，表面结水垢后，都不会烧坏。
2）使用电压可以选择12V、24V、36V、72V、100~120V、220~240V，380V，600V以下，等。
可以选择交流单相电，或三相电（星形或三角形接法）。一根加热管内可以接几种电压，比如可以使用太阳能板24~72Vdc电压，使用市电220V。
3）长度可在50~800mm 之间，大功率的需要长度更长。直角管/L形水浸加热管，可由水池上部垂直水面插入，加热部分却是水平方向放置，表中的长度就是水平部分的长度。
4）螺丝、法兰或密封要求，可由客户选择。
5）无水干烧温度在50~260℃范围内选择，干烧温度高则煮水功率大。
6）水的稳定温度受PTC的功率、水的容量、容器的材料和形状、水的散热和蒸发等因素的影响。
7）材质有：304、316、钛、蒙乃尔铜镍合金等。铝壳加热器连续加热水的寿命1~2年，铜、不锈钢、钛外壳加热器寿命5年以上。不锈钢加热管符合食品卫生标准；钛加热管适合电镀槽加热。
8）外壳表面可以涂覆耐腐蚀涂层（或包裹保护膜），避免水的腐蚀，避免水垢；喷涂耐酸碱涂层，用于电镀槽的加热；铝管还可以氧化处理成多种颜色。
9）可以在加热管内增加温控开关，感温元件等，控制水的温度。
10）TUV认证编号：B 09 06 46746 004，B 09 08 16746 008。UL&CUL FILE：E207611。
11）以上产品符合专利：组合式PTC液体加热器，ZL 2010 2 0135626. 0；环绕式PTC加热器， ZL201320630141.2；浸水型耐腐蚀PTC水加热器，ZL 2011 2022 0811.4；多层式PTC水加热器，ZL 2012 2 0178696.3；双层绝缘水浸式加热器，用于安全要求极高的场合，此结构的产品，含有2层绝缘层以及2层金属保护层，可防止PTC击穿引起的外壳带电，ZL 2011 2012 6016.9；电镀液加热的PTC加热管，ZL 201520425957.0；三相供电PTC加热管，ZL 201520103573.7；多电压PTC加热管，ZL 201520103574.1。

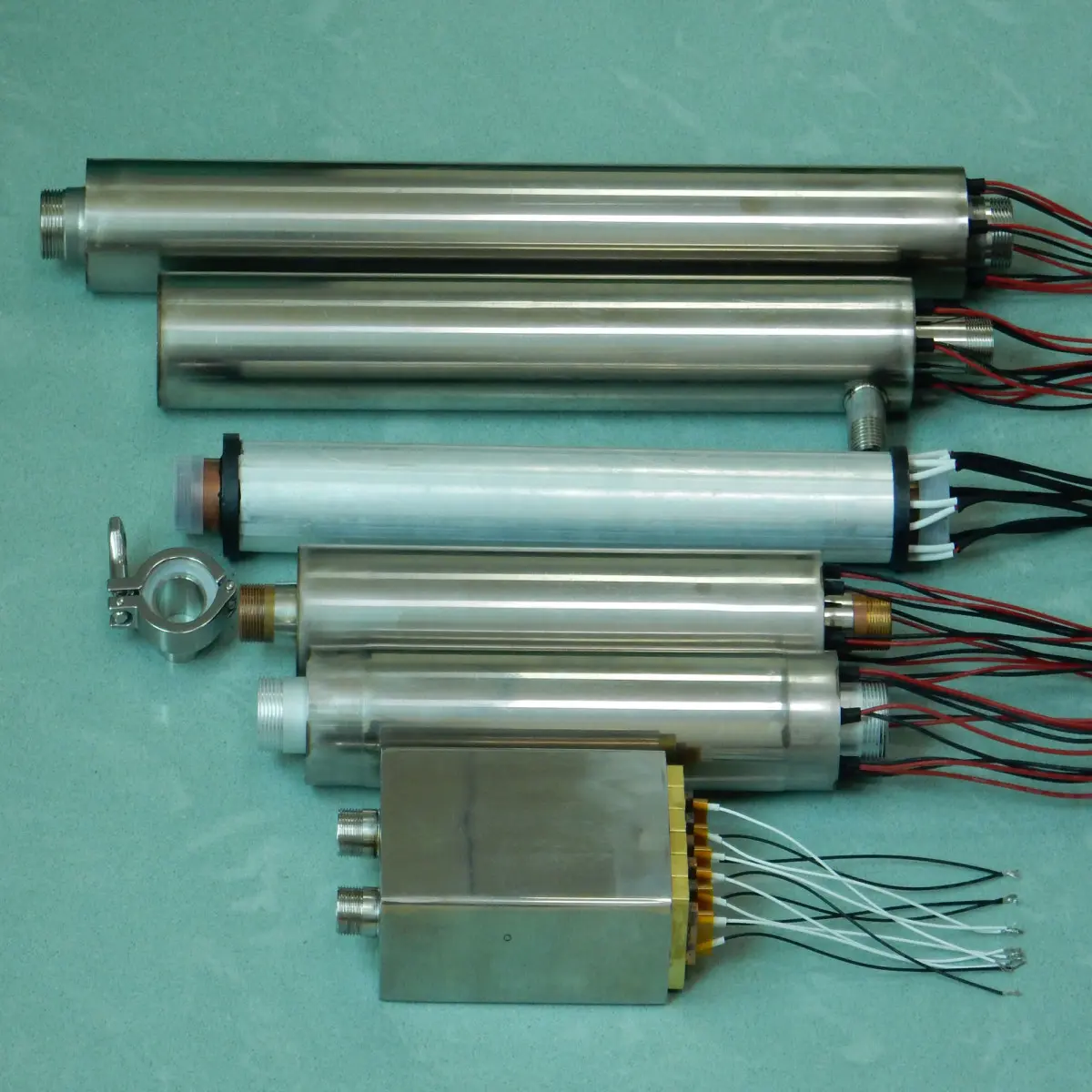

通过式水加热器：
铝内管PTC通水加热器
型号 | 加热端 | 加热端 | 出水孔 | 总长度 | 水管接头螺牙 | 干烧 | 进水25℃ 功率 |
TSLv-380L150W21.5T20.5d10-220V1 | 21.5<...[内容过长已截断] |
