ABS 山东利华益维远 AG-120 高耐热高刚性 耐刮擦 电镀附着力强

本公司长期现货供应ABS 山东利华益维远 AG-120原料。

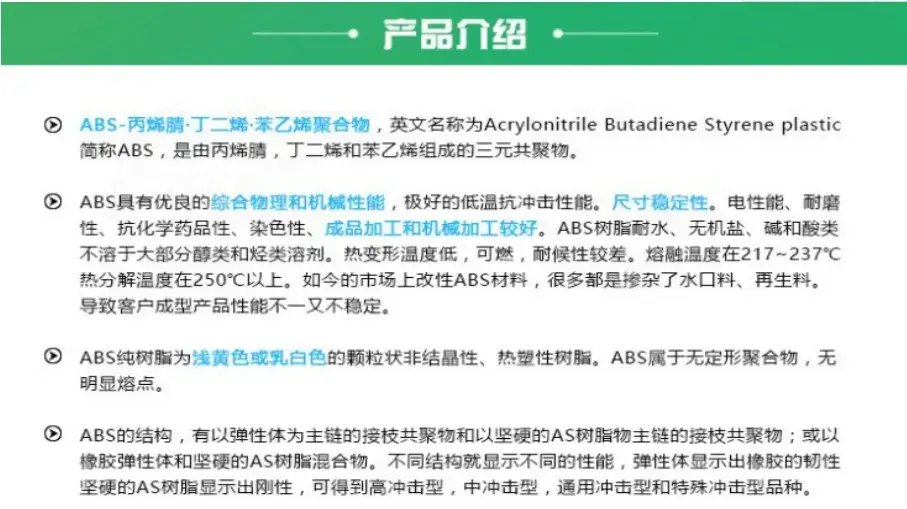

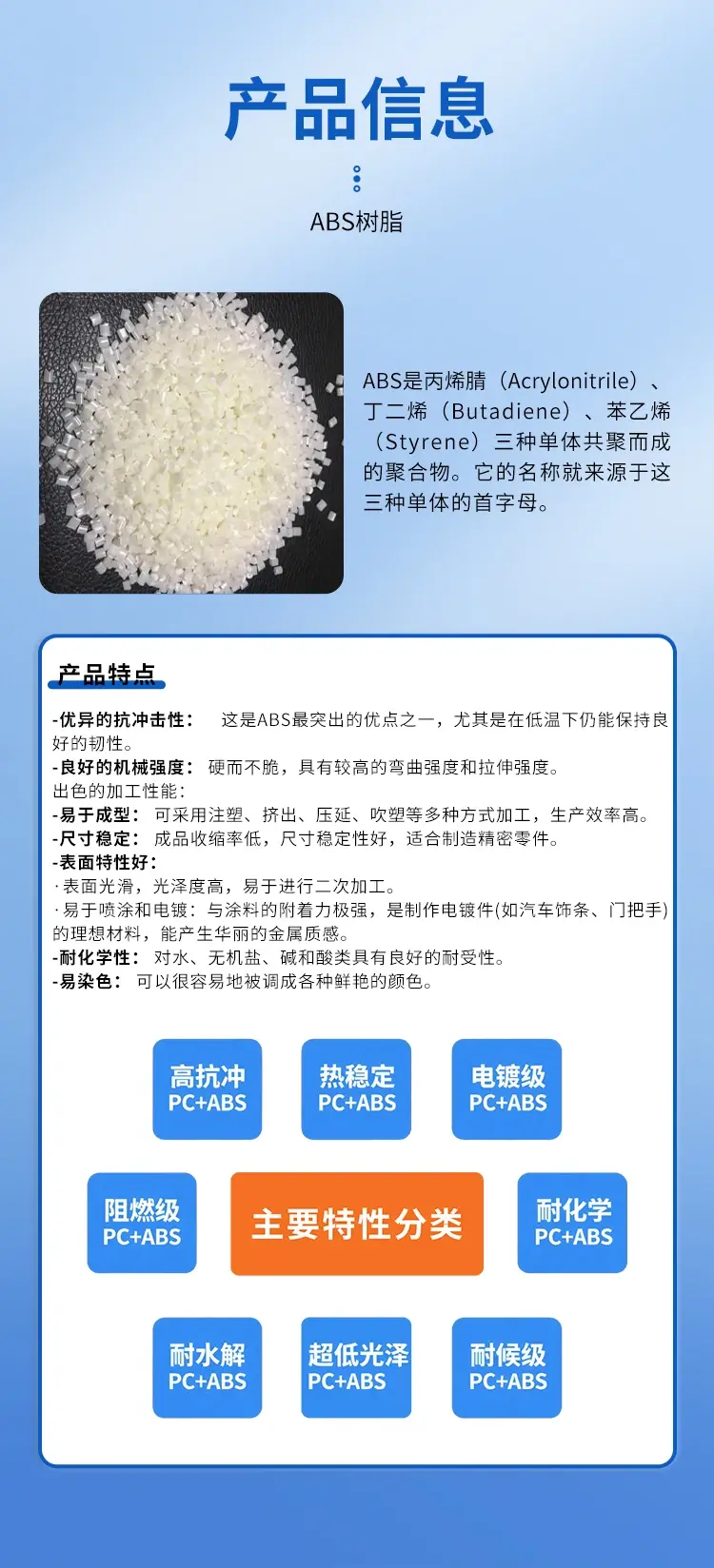

ABS是Acrylonitrile Butadiene Styrene的字首缩写。ABS塑料是(A)-丁二烯(B)-苯乙烯(S)的三元共聚物。它综合了三种组分的性能，其中具有高硬度和高强度、耐热性和耐腐蚀性；丁二烯具有抗冲击性和韧性；苯乙烯具有表面高光泽性、易着色性和易加工性。上述三组分的特性使ABS塑料成为一种“质坚、性韧、刚性大”的综合性能良好的热塑性塑料。调整ABS三组分的比例，其性能也随之发生变化，以适应各种应用的要求，如高抗ABS、耐热ABS、高光泽ABS等。ABS塑料的成型加工性好，可采用注射、挤出、热成型等方法成型，可进行锯、钻、锉、磨等机械加工，可用等有机溶剂粘接，还可进行涂饰、电镀等表面处理。ABS塑料也是理想的木材代用品和建筑材料等。ABS塑料还因为其强度高，轻便，表面硬度大，非常光滑，易清洁处理，尺寸稳定，抗蠕变性好，宜作电镀处理材料。ABS塑料在工业中应用极为广泛，常用来制作壳体、箱体、零部件、玩具等。挤出制品多为板材、棒材、管材等，可进行热压、复合加工及制作模型。

ABS树脂的结构，有以弹性体为主链的接枝共聚物和以坚硬的ABS树脂物主链的接枝共聚物，或以橡胶弹性体和坚硬的ABS树脂混合物。 [4]因其结构不同，会显示不同的性能，其中弹性体显示出橡胶的韧性，坚硬的树脂显示出刚性，可得到高冲击型、中冲击型、通用冲击型和特殊冲击型等几个品种。具体讲，随橡胶成分B的含量（一般为5%~30%）增加，树脂的弹性和抗冲击性就会增加；但抗拉强度，流动性，耐候性等则下降。树脂组分AS的含量（一般为70%~95%）含量增大，则可提高表面光泽，机械强度、耐候性、耐热性、耐腐蚀性、电性能，加工性能等。而冲击强度等则要下降。树脂组分中A与B的比例分别为30%~35%/80%~65%。

塑料ABS树脂是产量大，应用广泛的聚合物，它将PB、PAN、PS的各种性能有机地统一起来，兼具韧、硬、刚相均衡的优良力学性能。经过实际使用发现：ABS塑料管材，不耐腐蚀，遇就粉碎性破裂。

大部分ABS是无毒的 [4]，不透水，但略透水蒸气，吸水率低，室温浸水一年吸水率不超过1%，且物理性质不发生变化。ABS树脂制品表面可以抛光，从而制得高度光泽的制品。ABS比一般塑料的强度高3-5倍。ABS塑料无味，外观呈象牙色半透明，或透明颗粒或粉状。密度为1.05~1.18g/cm3，收缩率为0.4%~0.9%，弹性模量值为2Gpa，泊松比值为0.394，吸湿性

ABS具有优良的综合物理和机械性能，较好的低温抗冲击性能，尺寸稳定性且电性能、耐磨性、抗化学药品性、染色性、成品加工和机械加工较好。ABS树脂耐水、无机盐、碱和酸类，不溶于大部分醇类和烃类溶剂，而容易溶于醛、酮、酯和某些氯代烃中。ABS树脂热变形温度低可燃，耐热性较差。其熔融温度在217~237℃，热分解温度在250℃以上。如今的市场上改性ABS材料，很多都是掺杂了水口料、再生料。导致客户成型产品性能不是很稳定。

1. 综合性能较好，冲击强度较高，化学稳定性，电性能良好；

2. 与372有机玻璃的熔接性良好，制成双色塑件，且可表面镀铬，喷漆处理；

3. 有高抗冲、高耐热、阻燃、增强、透明等级别；

4. 流动性比HIPS差一点，比PMMA、PC等好，柔韧性好；

5. 适于制作一般机械零件，减磨耐磨零件，传动零件和电讯零件。

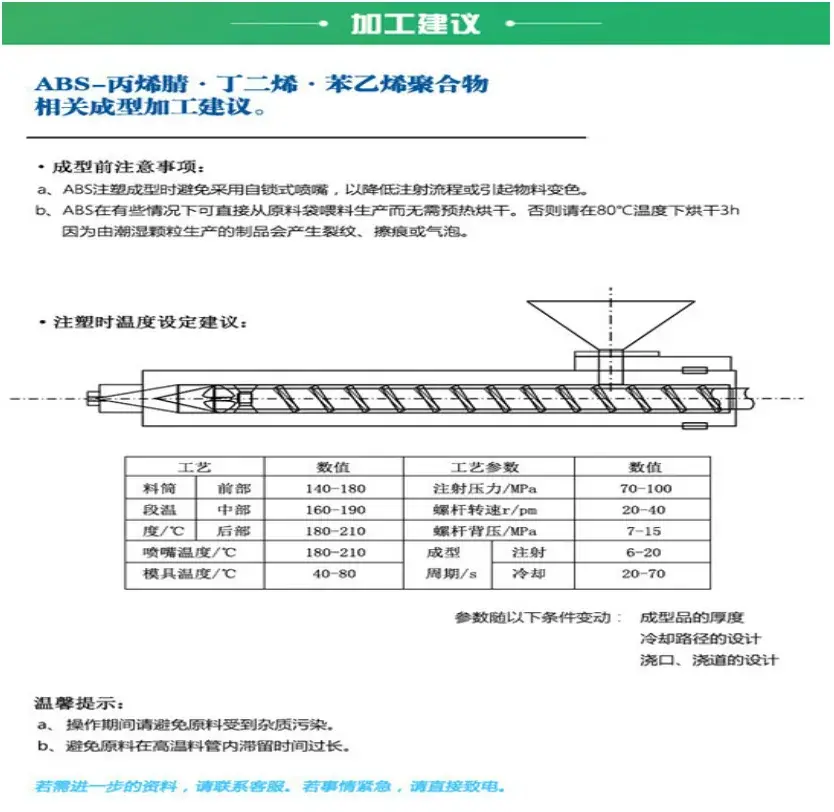

1. 无定形材料，流动性中等，吸湿大，必须充分干燥，表面要求光泽的塑件须长时间预热干燥，温度为80-90℃，3小时；

2. 宜取高料温，高模温，但料温过高易分解（分解温度>270℃）。对精度较高的塑件，模温宜取50-60℃，对高光泽、耐热塑件，模温宜取60-80℃；

3. 如需解决夹水纹，需提高材料的流动性，采取高料温、高模温，或者改变入水位等方法；

4. 如成形耐热级或阻燃级材料，生产3-7天后模具表面会残存塑料分解物，导致模具表面发亮，需对模具及时进行清理，模具表面需增加排气位置；

5. 冷却速度快，模具浇注系统应以粗，短为原则，宜设冷料穴，浇口宜取大，如：直接浇口，圆盘浇口或扇形浇口等，但应防止内应力增大，必要时可采用调整式浇口。模具宜加热，应选用耐磨钢；

6. 料温对塑件质量影响较大，料温过低会造成缺料，表面无光泽，银丝紊乱料温过高易溢边，出现银丝暗条，塑件变色起泡；

7. 模温对塑件质量影响很大，模温低时收缩率，伸长率，抗冲击强度大，抗弯，抗压，抗张强度低。模温超过120℃时，塑件冷却慢，易变形粘模，脱模困难，成型周期长；

8. 成型收缩率小，易发生熔融开裂，产生应力集中，故成型时应严格控制成型条件，成型后塑件宜退火处理；

9. 熔融温度高，粘度高，对剪切作用不敏感，对大于200克的塑件，应采用螺杆式注射机，喷嘴应加热，宜用开畅式延伸式喷嘴，注塑速度中高速。
