天津便携式粗糙度仪

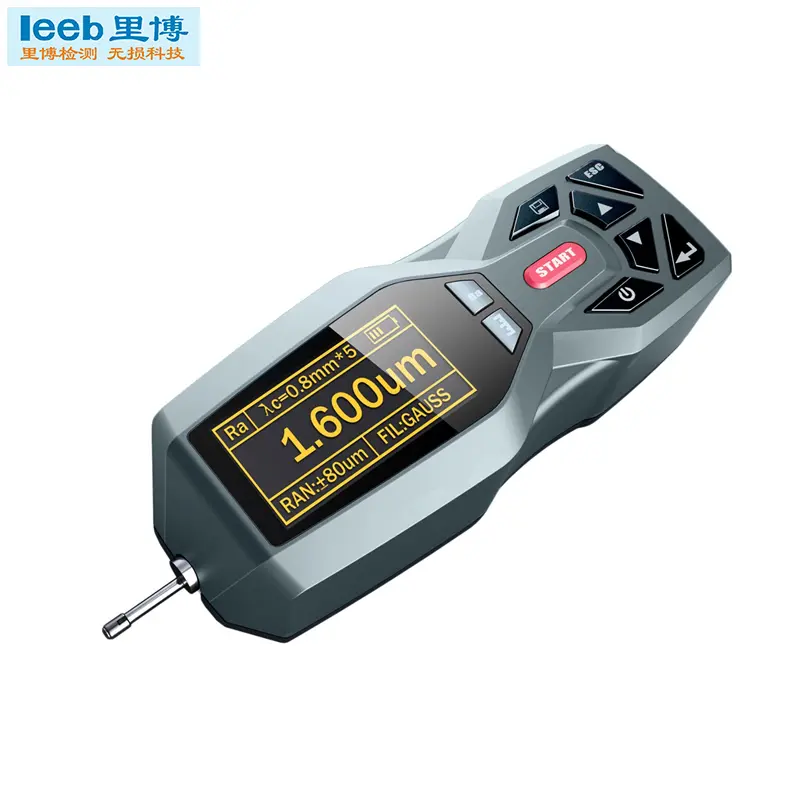

便携式粗糙度仪是一台便携式触针表面粗糙度形状测量仪，适用于车间检定站、实验室、计量室等环境的检测。测量参数符合并兼容美国、德国、日本英国等一些工业发达国家的标准。测量结果可以数字和图形方式显示在液晶显示器上，也可以输出到打印机上。

 主要功能

● 机电一体化设计，体积小，重量轻，使用方便；

● 采用DSP芯片进行控制和数据处理，速度快，功耗低；

● 大量程，多参数Ra,Rz,Rq,Rt,Rp,Rv,R3z,R3y,RzJIS,Rsk,Rku,Rsm,Rmr；

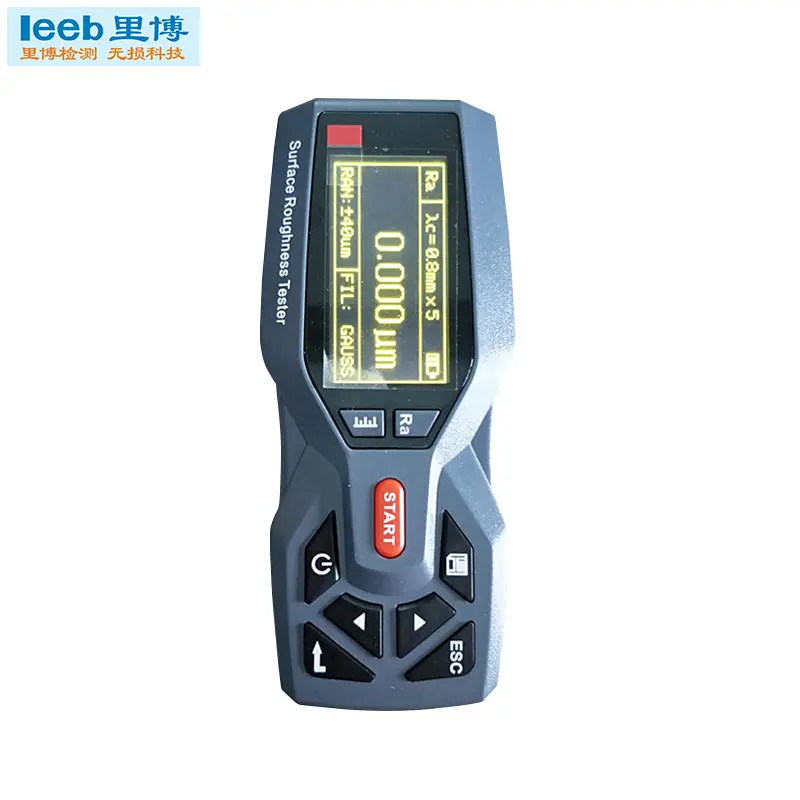

● 128×64 OLED点阵显示器，数字/图形显示；高亮无视角；

● 显示信息丰富、直观、可显示参数及图形；

● 兼容ISO4287，ANSI B46.1美国标准，DIN4768德国标准，JIS B601日本标准。多个国家标准；

● 内置锂离子充电电池及充电控制电路，容量高、无记忆效应；

● 有剩余电量指示图标，提示用户及时充电；

● 可显示充电过程指示，操作者可了解充电程度；

● 连续工作时间大于20小时；

● 大容量数据存储，可存储100组原始数据及波形；

● 实时时钟设置及显示，方便数据记录及存储；

● 具有自动休眠、自动关机等节电功能；

● 防电机走死电路及软件设计；

● 显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息；

● 坚固、小巧、便携、稳定性高；

● 可连接打印机（选配）。

● 可选配蓝牙功能。

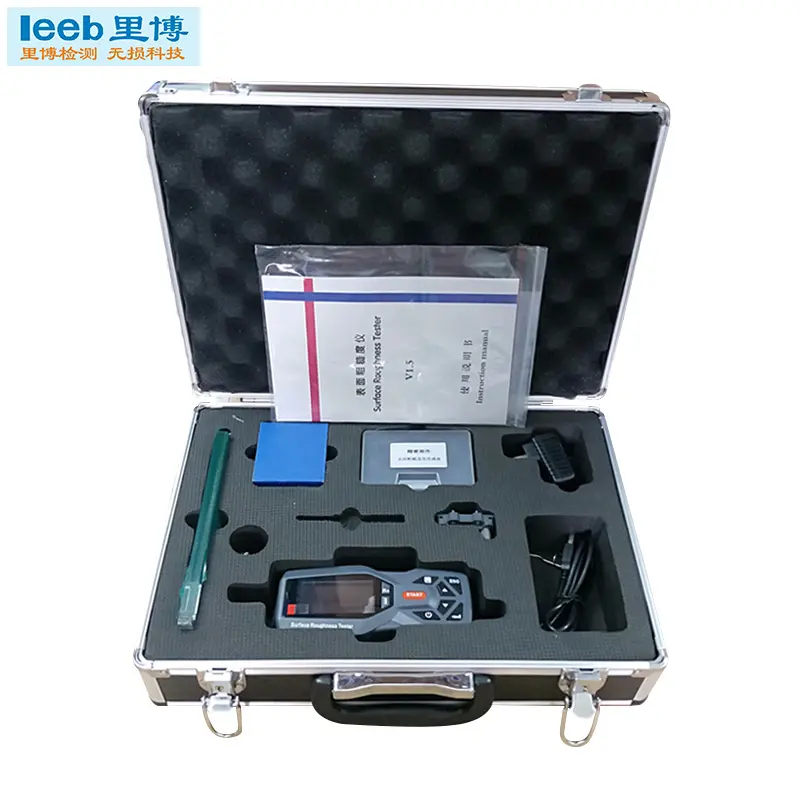

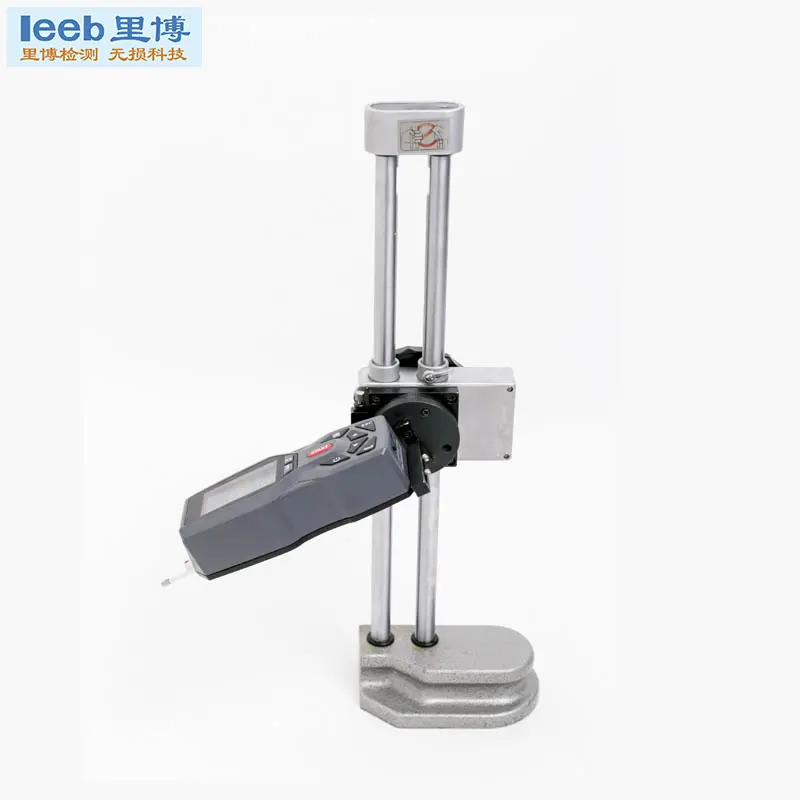

● 可选配:磁性表座、表座连接块、高度尺、高度尺连接块，曲面传感器、小孔传感器、深槽传感器、极小孔传感器、、深槽曲面传感器、窄槽曲面传感器、延长杆、转接杆、微型打印机、测量平台，数传处理软件，手机APP……等附件。详见后边表格。

 适用材料

适用于加工业、制造业、检测、商检等部门，主要适用于大型工件及生产流水线的现场检验，以及检测、计量、商检等部门的外出检定。

 基本原理

本仪器在测量工件表面粗糙度时，先将传感器搭放在工件被测表面上，启动仪器进行测量，由仪器内部的精密驱动机构带动传感器沿被测表面做等速直线滑行，传感器通过内置的锐利触针感受被测表面的粗糙度，此时工件被测表面的粗糙度会引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏检波器的输出端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP 芯片对采集的数据进行数字滤波和参数计算，测量结果在显示器上给出，也可在打印机上输出，还可以与PC 机进行通讯。
