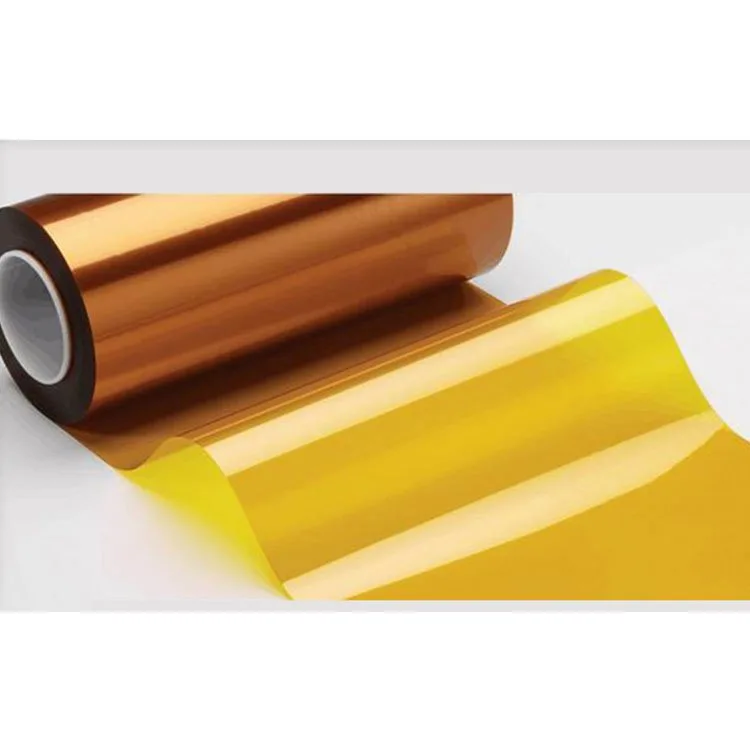

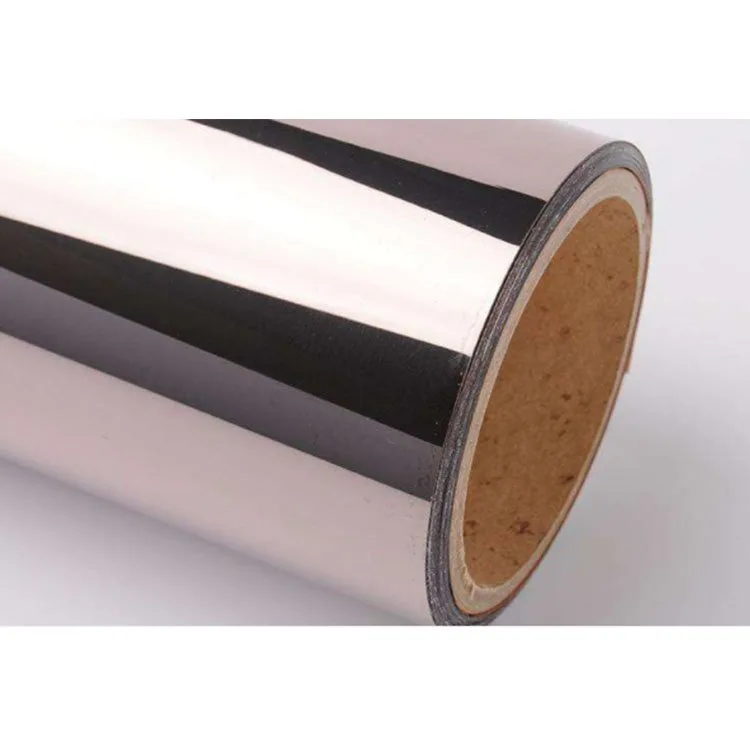

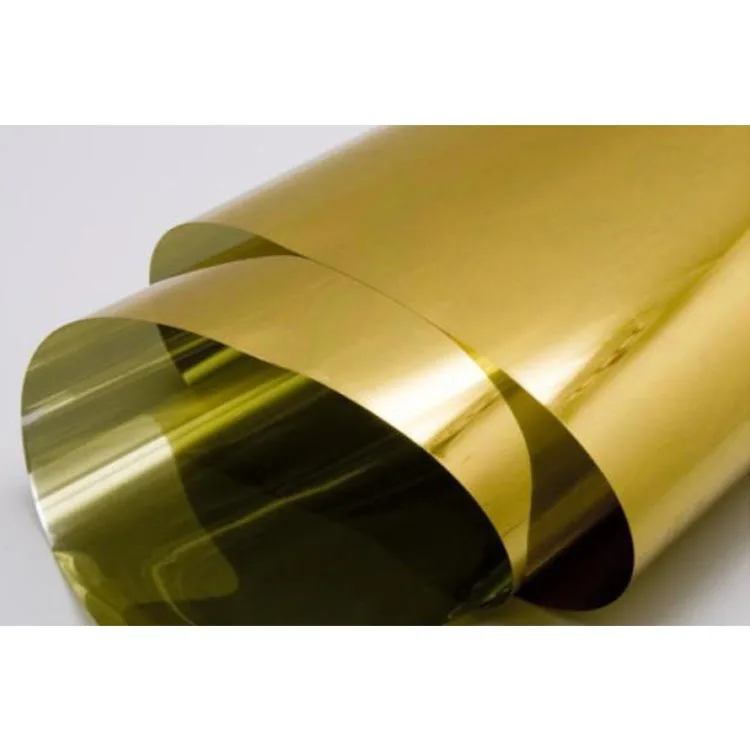

4.5-12.5um pet pi 铝带材 贵金属导电布电镀 铜箔镀金
2150.00
库存 999
铝带材电镀 贵金属电镀 铜箔镀金 镀金铜箔conductive fabric（100µm）XJY-008 P
v产品特性Product characteristics
特性characteristics
标准值standard value
测试标准testing standard
颜色color
灰色gray
/
厚度thickness（mm）
0.10±0.03
ASTM D3652
织布密度density（T）
230±10
ASTM D3775
幅宽width（mm）
1070/1100
基重base weight（g/㎡）
95
ASTM F390
表面电阻surface resistance（Ω）
≤ 0.05
ASTM F390
Z -导通电阻vertical resistance（Ω）
≤ 0.03
屏蔽效能@10MHz~3GHz（dB）shieldingeffectiveness
≥70
SJ20524-1995
金属层结合力（grad）
Four above
AATCC TM8-2001
v产品应用Product application
可用于从事电子，电磁等高辐射工作的专业屏蔽工作服;屏蔽室 屏蔽布; IT行业屏蔽件 布等.该产品可作为半成品用于涂布导电压敏胶或者贴合热熔胶包覆聚氨酯泡棉，用于手机、平板电脑、笔记本电脑等电子产品内部结构件，例如；FPC、PCB、扬声器、喇叭、天线、摄像头等模块电磁波屏蔽及静电泄放。 . Thisproduct can be used as semi-finished product for coating conductive pressure sensitive adhesives or bonding hot melt adhesives to coat polyurethane foam cotton, for internal structural parts of electronic products such as mobile phones, tablet computers, notebook computers, such as FPC, PCB, speakers, loudspeakers, speakers, etc. Electromagnetic shielding and static discharge of antenna, camera and other modules.
v使用期限及储存条件Term of use and storage conditions
铝材电镀
铝具有良好导电性且质量轻，在空气中形成致密且稳定的氧化膜，高耐腐蚀性也受到关注，已经开始在电子和能源领域中用做导电材料。
在对其表面进行处理时，氧化膜会降低可加工性。例如，当它用作导电材料时，氧化膜会提高接触电阻，接合部大量发热，增加电损耗。
铝材长期以来被认为是“难以电镀材料”，铝材电镀不稳定且附着性差。目前，我公司已开发出稳定可靠的工艺，解决了在表面处理加工方面的问题。
材料结构与电磁屏蔽性能的底层逻辑
4.5–12.5微米厚度区间是电磁兼容设计中极具挑战性的临界带宽。该波段覆盖L波段至Ku波段主干频段，恰好对应雷达探测、5G毫米波回传及车载ADAS系统高频干扰源的密集分布区。传统铝箔卷材在此范围内易出现趋肤深度失配问题：铝导电率仅为铜的61%，且氧化层导致界面阻抗跃升，屏蔽效能衰减超过15dB。先进院(深圳)科技有限公司采用PET基材复合结构，将铝带材厚度精准控制在4.5–12.5μm之间，通过张力梯度热压工艺消除晶界应力，在保证柔性可绕曲性的前提下，使表面粗糙度Ra≤0.08μm。这一参数直接决定后续铜箔电镀层的附着力均一性——实测剥离强度达1.2N/mm，较行业常规提升37%。
铜箔镀金工艺的可靠性再定义
单纯铜箔电镀无法满足长期服役要求。铜在潮湿环境中易氧化，硫化物污染更会引发接触电阻阶跃式上升。先进院(深圳)科技有限公司采用双阶镀覆体系：先以碱性焦磷酸盐体系沉积500nm高延展性铜箔，再经脉冲反向电流活化处理，消除晶格位错；继而实施0.15–0.25μm可控厚度镀金。关键突破在于金层结晶取向调控——通过添加微量硒化物络合剂，使（111）晶面占比提升至83%，显著抑制金-铜互扩散。第三方加速老化测试（85℃/85%RH，1000h）显示：接触电阻波动小于±0.8mΩ，远优于IEC 61215标准中±5mΩ的限值。这种铜箔镀金结构并非简单贵金属堆砌，而是建立在界面电子云重叠理论基础上的能带工程实践。
导电镍浆与多层协同屏蔽机制
单一金属层难以兼顾低频磁屏蔽与高频电屏蔽需求。先进院(深圳)科技有限公司在PET/Al/Cu/Au四层结构基础上，创新引入导电镍浆边缘封边工艺。镍浆采用球形超细镍粉（D50=0.8μm）与改性环氧树脂复配，烧结后形成连续导电网络。其核心价值在于构建“磁-电双通路”：镍的高磁导率（μr≈100）有效分流低频磁场，而铜金复合层维持高频电场反射能力。实测在10kHz–18GHz全频段内，该结构平均屏蔽效能达98.6dB，其中30MHz以下频段较纯铝箔提升22dB。这种协同机制使产品可直接用于医疗影像设备线缆屏蔽套管——深圳作为国内医疗器械创新高地，其高端CT设备对EMI抑制提出严苛要求，该材料已通过联影医疗EMC实验室验证。
电磁兼容方面的使用要求驱动工艺迭代
现行GB/T 17626系列标准对屏蔽材料提出动态响应要求：瞬态脉冲群（EFT）下接触电阻变化率需＜3%，静电放电（ESD）后屏蔽效能衰减≤1.5dB。传统铝箔卷材因层间结合力不足，在反复弯折后易产生微裂纹，导致高频泄漏。先进院(深圳)科技有限公司通过三重工艺保障实现合规：第一，PET基材经等离子体表面接枝丙烯酸，提升铝层附着能；第二，铜箔电镀采用周期性换向电流（PRC），使镀层晶粒尺寸控制在200–300nm；第三，镀金工序集成在线XRF厚度监控，每平方米采样点≥120个。某新能源车企在BMS电池管理模块中替换原用进口导电布后，整车EMC认证一次通过率由73%升至99.2%，印证该方案对电磁兼容方面的使用要求具备实质性支撑能力。当材料性能数据成为系统级EMC设计的确定性输入，采购决策便从成本比选转向技术适配性评估。
