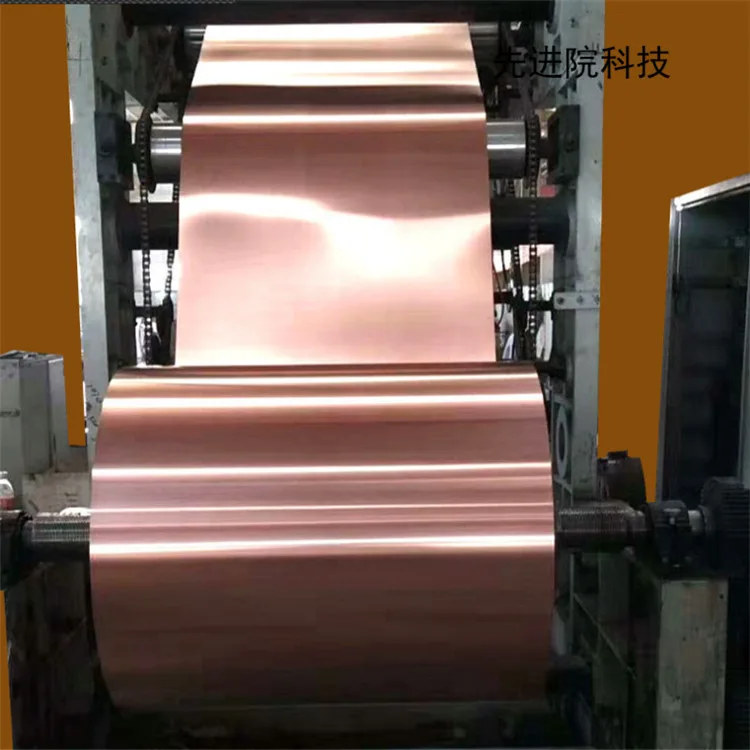

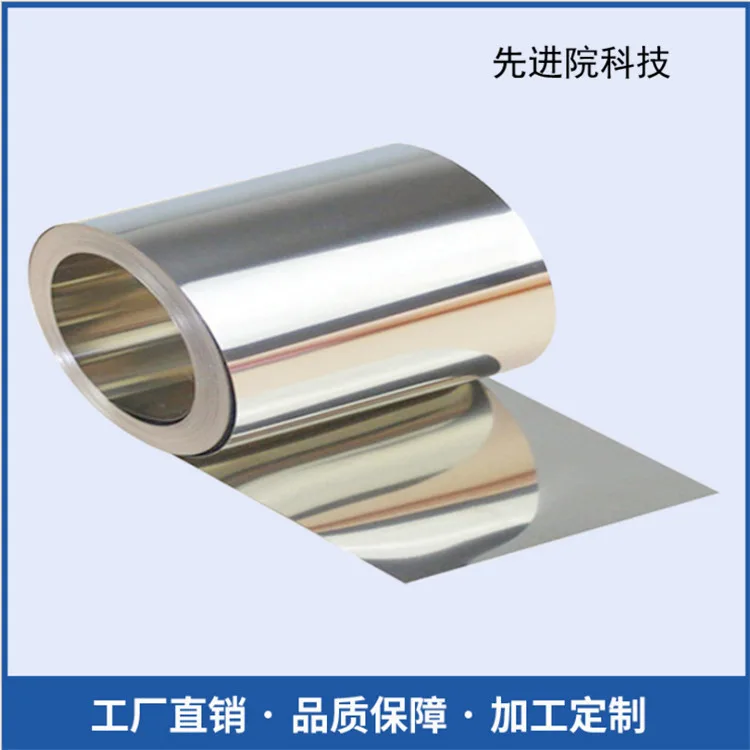

铜箔表面电镀一定厚度的其他金属层如金，银，锡，镍，石墨烯

先进院科技 XJY-25系列属于特殊电镀层铜箔，是在铜箔（磷青铜，钛铜，黄铜，纯铜等）表面电镀一定厚度的其他金属层如金，银，锡，镍，石墨烯等，从而可以达到更好的电气化性能，如高导电性，耐腐蚀性，抗氧化性，可焊锡性，高屏蔽性，吸波性等特殊功能。先进院科技生产特殊电镀层铜箔是为了更好的服务于5G时代的各种高端电子产品的需求。
电信号屏蔽主要是靠铜本身优良的导电性能，而磁屏蔽则需要铜箔胶带橡胶表面的导电物质“镍”来达到磁屏蔽的效果，广泛应用于手机、笔记本电脑等数码产品。中间。

一、镀金铜箔胶带的分类
　　1、镀金铜箔胶带分为单面胶和双面胶
　　2、单面涂胶镀金铜箔胶带又分为单导体铜箔胶带和双导体铜箔胶带。单导体铜箔胶带是指涂胶面不导电，只有另一面铜导电，称为单导体，即单面导电。双面镀金铜箔胶带是指包胶的一面导电，另一面的铜本身也导电。
　　3、还有双面涂胶铜箔胶带，用于与其他材料加工成比较昂贵的复合材料。双面涂胶铜箔也有导电和不导电两种胶面。客户可以根据自己对导电性的需求进行选择。

二、镀金铜箔胶带的特性
　　1、镀金铜箔具有低表面氧特性，可附着在各种基材上，如金属、绝缘材料等，温度范围广。主要用于电磁屏蔽和抗静电，将导电铜箔置于基材表面，与金属基材结合，具有优良的导电性，起到电磁屏蔽的作用。镀金铜箔胶带纯度高于99.95％。其作用是去除电磁（EMI）干扰，隔离电磁波对人体的伤害，避免不必要的电压电流影响功能。
　　2、屏蔽材料系列导电铜箔胶带单、双导电铜箔胶带，厚度18U-25U-35U-50，长度50M，宽度任意，可模切成各种不规则形状。它是电子行业必不可少的配件。主要应用，变压器，手机，电脑，电子产品的屏蔽应用等。
　　3、双面导电铜箔胶带单面有导电亚克力胶，两面都有导电性能。
　　4、单层导电铜箔胶带的一面背衬有不导电的亚克力胶，胶面不导电。

三、铜箔胶带主要从以下两个方面来鉴别：
　　1、外观：双铅铜箔胶带，粘合面含有细微颗粒（金属颗粒，起导电作用），略有凹凸不平；单引线铜箔胶面无细小颗粒，光滑。
　　2、测试：使用低阻测试仪进行测量。双导体的一般电阻值为0.01-0.03欧姆，单导体不会流过电流。
　　铜箔胶带对物体接地后的静电放电有很好的作用。它具有很强的附着力和良好的导电性。先进院科技可以根据客户的要求切割成各种规格。
◆ 类别
● 镀金铜箔
● 镀金铜箔胶带：在双面镀金铜箔的单面复合高导电胶
● 镀镍铜箔
● 镀镍铜箔胶带：在镀镍铜箔的单面复合高导电胶
● 镀锡铜箔
● 镀锡铜箔胶带:在镀锡铜箔的单面复合高导电胶

◆ 优势
● 高低温性能可靠：高低温环境下表现良好的粘接稳定性能，特别是长期高温发热的情况下粘接牢固不易滑落。
● 电镀层较厚，且镀层纯度极高，产品能过盐雾测试。
● 可焊锡性能优越，部分产品支持低温焊锡。
◆ 用途
● 连接导通：手机，平板，电脑等电子设备内部结构件的连接导通
● 信号屏蔽：手机，电脑，导航仪等带通讯功能电子设备的信号屏蔽
● 防电磁干扰：手机，电视机等通讯设备以及打印机，扫描仪等电子设备防信号干扰
● 导热散热：手机，电脑，电视机等所有电子电器设备需要导热和散热

铜箔表面改性：从精密电镀到功能复合

在电子工业的微观世界里，铜箔是电流传输的骨干。裸露的铜箔在抗氧化、可焊性、导电稳定性及特殊界面性能上存在天然短板。通过在铜箔表面电镀一定厚度的其他金属层甚至二维材料，成为解决这些痛点的主流工艺。先进院(深圳)科技有限公司深耕该领域，提供包括[铜箔镀金]、[铜箔镀银]、[铜箔镀锡]、[铜箔镀镍]及[铜箔镀石墨烯]在内的多种定制化服务，每平方米定价为1980.00元，覆盖从基础工业到jianduan科研的多层次需求。这一价格体系并非简单基于材料成本，更融合了精密电镀工艺的良率控制与均匀性保障。

电镀层厚度通常控制在亚微米至数十微米之间，具体取决于应用场景。对于高频信号传输，趋肤效应要求表面镀层具备极低的电阻率和极高的光滑度；而对于电池集流体，则更关注镀层与电解液的化学惰性及界面电阻。先进院(深圳)科技有限公司的工艺优势在于，其能够针对不同基材与镀层组合，动态调整电流密度、镀液配方与温度曲线，从而在保持铜箔原有机械柔韧性的赋予表面全新的物理化学属性。

贵金属电镀：金与银的导电与防腐平衡

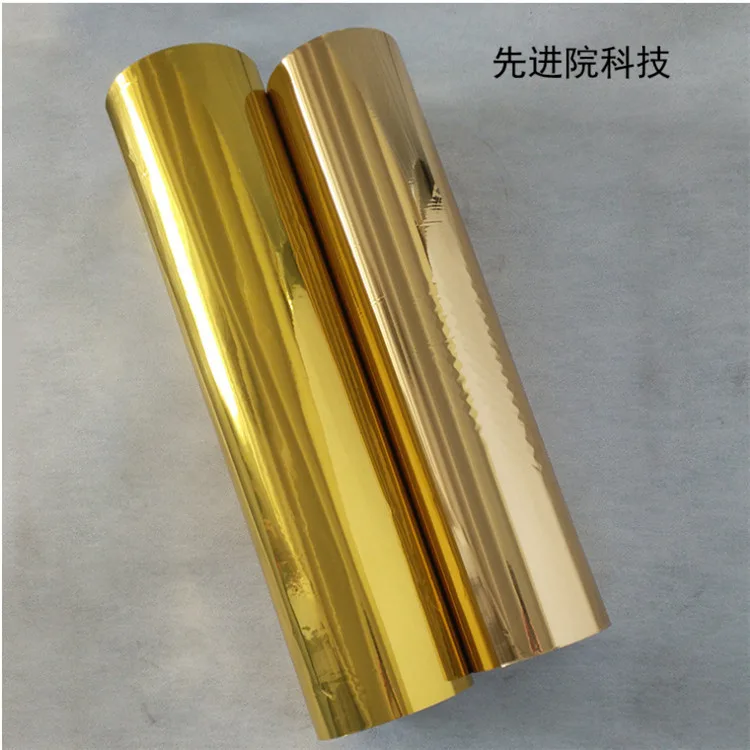

[铜箔镀金] 是高端电子组装中buketidai的工艺。金的化学惰性使其成为连接器、半导体封装基板的shouxuan表面处理方式。电镀形成的金层，厚度通常控制在米，其优势不仅在于抗氧化，更在于提供极低且稳定的接触电阻。在键合工艺中，金层能够与金线或铝线形成可靠的金属间化合物，避免铜扩散导致的“柯肯德尔空洞”。先进院(深圳)科技有限公司采用无氰镀金工艺，解决了传统qinghua物电镀的环境风险，通过脉冲电镀技术提高镀层致密度，使金层孔隙率低于0.5%，有效阻隔底层铜的迁移。

[铜箔镀银] 则聚焦于高频与微波电路。银在所有金属中具有Zui高的导电率，是射频屏蔽和微波传输线的Zui优选择。但银的硫化和电迁移问题长期困扰着工程应用。在铜箔上电镀5-10微米的银层后，必须施加有机保护膜或进行钝化处理。先进院(深圳)科技有限公司开发的复合镀银工艺，在基础银层中掺入微量钯或铂族元素，使镀层抗硫化能力提升约3倍，保持导电率下降不超过5%。这种改性银镀层在5G通讯基站的功率放大器模块中，能有效降低插损并延长无源互调寿命。

基础金属与新型碳材料：锡、镍与石墨烯的差异化应用

[铜箔镀锡] 主要服务于锂离子电池负极集流体与电子产品焊接工艺。纯锡镀层能够显著降低铜箔与负极活性材料之间的接触电阻，并通过形成Cu6Sn5合金层提升界面结合力。在消费电子锂电池中，2-4微米的锡镀层可使电池内阻降低8%-12%，并抑制电解液对铜箔的腐蚀。先进院(深圳)科技有限公司采用的光泽镀锡工艺，能够实现镀层结晶细化，减少枝晶生长，从而提升电池在高温搁置后的容量保持率。

[铜箔镀镍] 则承担着阻挡层与过渡层的双重角色。镍层致密且硬度高，能够有效阻止铜与锡、金等上层镀层之间的互扩散。特别是在高温环境（如功率半导体模组）下，铜向镀金层的扩散会形成脆性相，导致焊点剥离。在铜箔上先电镀2-3微米的镍作为阻挡层，再镀金或镀银，是标准的工程方案。先进院(深圳)科技有限公司开发的氨基磺酸镍体系，内应力低且延展性好，能够适应铜箔的弯折而不发生镀层开裂，在柔性电路板领域具有明显优势。

[铜箔镀石墨烯] 是近年材料科学的前沿方向。传统电镀工艺难以直接沉积石墨烯，先进院(深圳)科技有限公司采用电化学辅助沉积法，在铜箔表面生长出连续、多层的石墨烯薄膜。该工艺并非单纯镀层，而是通过电场驱动带负电的氧化石墨烯片层定向排列并还原，形成与铜箔基体紧密结合的复合界面。这一结构的热导率可提升至纯铜的1.5倍，表面电阻率降低至0.5 mΩ·cm以下，适用于高功率密度器件的散热与电极一体化设计。

工艺选型与质量评判：如何锁定1980元每平方米的价值

面对上述四种金属镀层与石墨烯复合方案，选型需从工作环境、频率特性与成本维度综合考量。若产品处于高湿度或盐雾环境，[铜箔镀金] 或 [铜箔镀镍] 是腐蚀防护的shouxuan；若需要极低电阻用于射频信号传输，[铜箔镀银] 的性能表现Zui为突出；焊接工序密集的装配线，[铜箔镀锡] 能简化助焊剂使用并提高良率；而对于追求热管理与轻量化的电源模块，[铜箔镀石墨烯] 提供了超越传统金属的潜力。

先进院(深圳)科技有限公司提供的服务标准包含厚度均匀性检测（XRF扫描）、结合强度测试（90度剥离法）及表面粗糙度管控（Ra < 0.2 μm）。每平方米1980.00元的定价覆盖了从铜箔前处理（碱洗、酸活化）、电镀主工序至后处理（防变色、烘干）的全流程。客户可通过提交样品测试，获取镀层横截面的SEM图像与能谱分析报告，以此验证工艺参数与承诺性能的一致性。对于大批量订单，该公司还提供连续卷对卷电镀产线，确保批次间偏差控制在±5%以内，使每平米成本在规模化生产中获得进一步边际递减。

在选择过程中，需警惕低价镀层常见的夹液、针孔或局部露铜等缺陷。正规的电镀工厂会配备在线膜厚监测系统，并在出货前完成中性盐雾试验（通常要求48小时以上）。先进院(深圳)科技有限公司的每一位客户均可获得详细的工艺参数溯源文件，包括镀液成分分析、电流波形记录与老化测试数据。这种透明化的质量控制体系，使得1980.00元的每平米单价成为可量化的投资而非单纯支出，尤其适合对可靠性有严格要求的航空航天、医疗器械与高端通讯设备制造商。
