重庆20#液压镀铬钢管精密加工耐压稳定自动化设备管路用材实力厂家

山城制造的精密管材底气从何而来

重庆作为国家重要制造业基地，两江交汇处的工业积淀并非仅靠地理优势堆砌而成。这里拥有全国Zui密集的液压系统集成企业集群，从三峡升船机液压缸到轨道交通制动管路，对材料服役边界的苛刻要求，倒逼本地供应链持续向高精度、高一致性、高环境适应性进化。重庆灼光物资有限公司扎根此地十余年，不依赖贸易中转，所有镀铬无缝钢管均在自有热处理与表面处理产线完成全流程闭环——从20#优质碳结钢坯进厂、穿孔轧制、冷拔定径，到Zui终镀铬层沉积与尺寸精整，每道工序均有可追溯的工艺参数记录。这种垂直整合能力，使管材内壁粗糙度Ra≤0.2μm、外径公差控制在±0.05mm以内成为常态，而非宣传话术。

液压系统失效的隐形推手：表面状态失稳

多数液压设备故障并非源于压力超限，而是由管路内壁微区腐蚀、镀层剥落引发的颗粒污染所致。普通镀锌加工无缝钢管虽具备基础防锈能力，但锌层在高压脉动流体冲刷下易产生微裂纹，进而诱发电化学腐蚀；而未经酸洗钝化的无缝钢管，其原始氧化皮与轧制残渣在液压油中形成悬浮硬质颗粒，加速阀芯磨损。重庆灼光采用三段式酸洗钝化工艺：先以复合缓蚀酸液去除轧制氧化层，再经中性盐雾试验验证钝化膜完整性，Zui后实施梯度控温干燥。该工艺使无缝钢管酸洗钝化后的表面电位更稳定，为后续镀铬提供均匀活性基底，避免镀层局部鼓泡或结合力不足。

镀铬无缝钢管的核心价值不在“镀”，而在“铬层结构可控”

行业普遍存在将镀铬等同于简单防腐的认知误区。实际上，液压镀铬钢管的性能差异关键在于铬层结晶形态与应力分布。重庆灼光采用脉冲反向电流技术调控镀层生长方向，使铬晶体沿管轴向呈柱状致密排列，而非传统直流镀的等轴晶杂乱结构。这种定向结晶显著提升抗剥落性——在35MPa脉动压力下连续运行2000小时后，内壁镀层无可见剥离。通过控制镀液温度梯度与阴极移动速率，将镀层残余应力控制在+80～+120MPa区间，既避免脆性开裂，又防止服役中因应力松弛导致尺寸漂移。

从图纸到产线：精密加工不是终点，而是起点

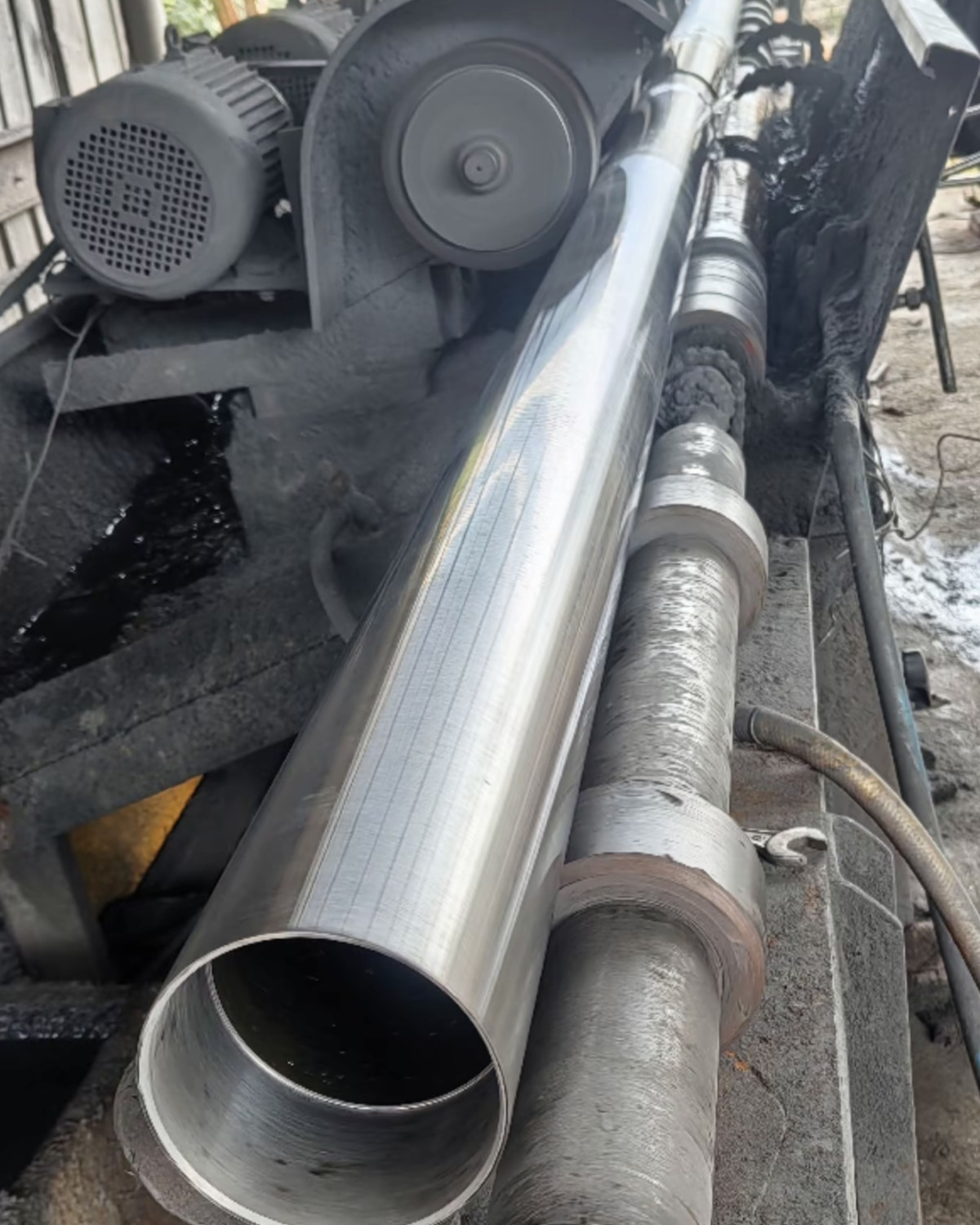

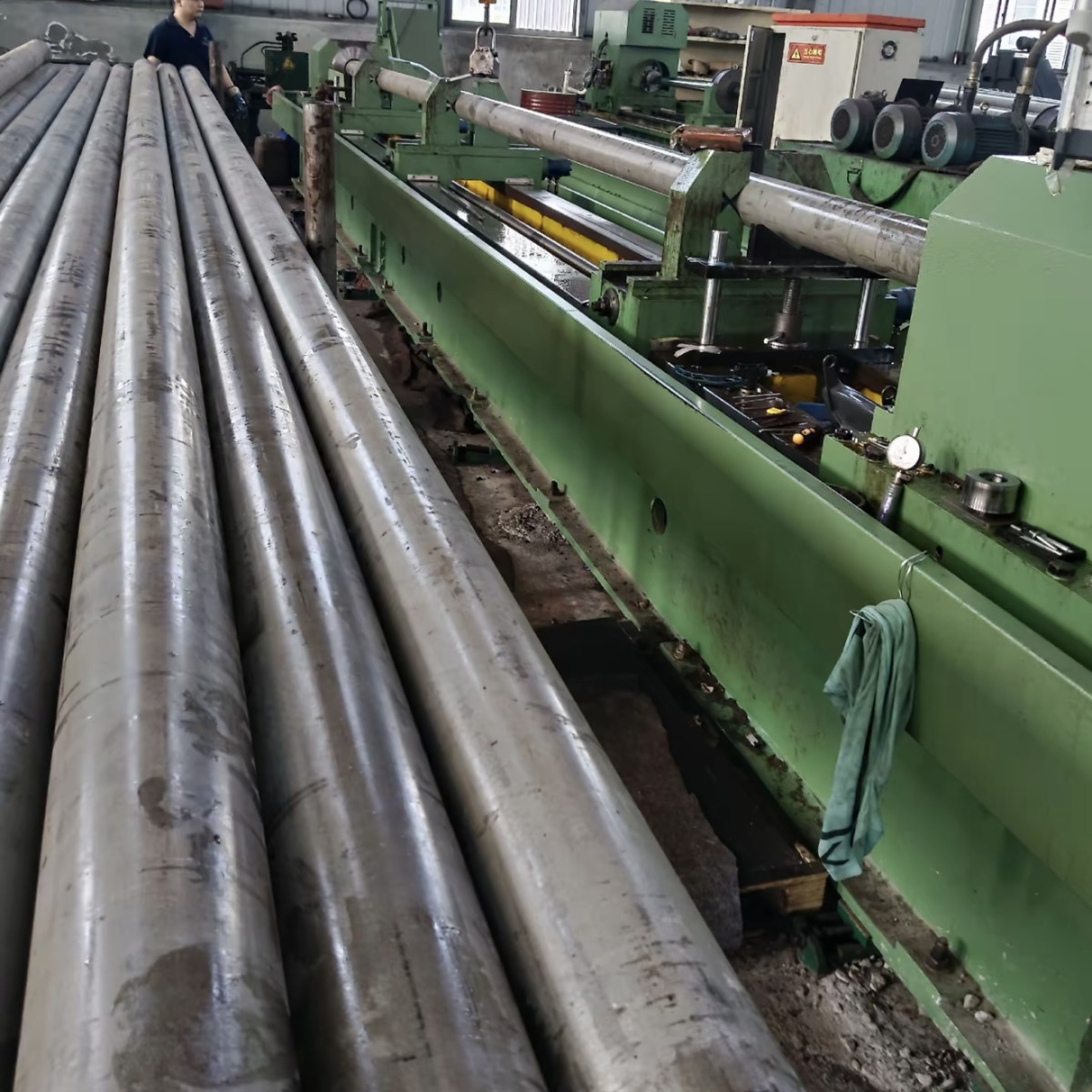

客户提供的图纸标注“Φ42×3.5mm，内壁Ra≤0.4μm”，仅是交付门槛。真正决定系统寿命的是尺寸链累积误差：冷拔后椭圆度、矫直后直线度、切口垂直度、镀铬后厚度均匀性，四项指标必须协同优化。重庆灼光建立基于SPC过程控制的六工位联动检测站，对每批次首件进行全尺寸扫描，并将数据反馈至前道工序的数控冷拔机参数自适应模块。例如当检测到某段管材壁厚偏差趋近上限时，系统自动微调轧辊间隙补偿量，确保整支管材壁厚变异系数CV＜1.8%。这种动态闭环，使液压镀铬钢管在装配后无需二次珩磨即可满足伺服阀块直连要求。

耐压稳定的物理本质：材料本征性能与界面匹配

20#钢基体强度与镀铬层硬度存在天然矛盾：基体屈服强度约245MPa，而硬铬层维氏硬度达800HV以上。若界面结合不良，在交变载荷下易形成微动磨损沟槽。重庆灼光在镀前采用激光毛化预处理，在基体表面生成深度3～5μm的微凹坑阵列，使铬原子在电沉积过程中嵌入基体微观轮廓，形成机械锚固效应。实测该工艺使界面剪切强度提升至62MPa，较常规活化处理提高37%。更重要的是，这种强化不牺牲基体韧性——弯曲半径为管径6倍时，镀层无裂纹延伸，证明基体塑性变形能力未被抑制。

自动化设备管路选材：拒绝经验主义，信奉数据闭环

现代自动化产线对管路提出新挑战：机器人高频往复运动导致管路周期性弯折，视觉识别系统要求管材光学反射率稳定，洁净车间需杜绝锌盐析出污染。镀锌加工无缝钢管在此场景下暴露明显短板：锌层在弯折时易粉化脱落，造成气动元件堵塞；而镀铬无缝钢管表面镜面反射率波动＜±1.2%，保障机器视觉光源稳定性。重庆灼光为汽车焊装线客户定制Φ25×2.0mm规格液压镀铬钢管，配合其PLC控制系统采集每根管材的镀层厚度XRF扫描数据、水压试验曲线、弯曲疲劳测试报告，形成单管数字档案。该档案接入客户MES系统，实现管路全生命周期可追溯——当某台机器人出现定位漂移时，工程师可直接调取对应管路服役数据，排除材料因素干扰，大幅缩短故障诊断时间。
