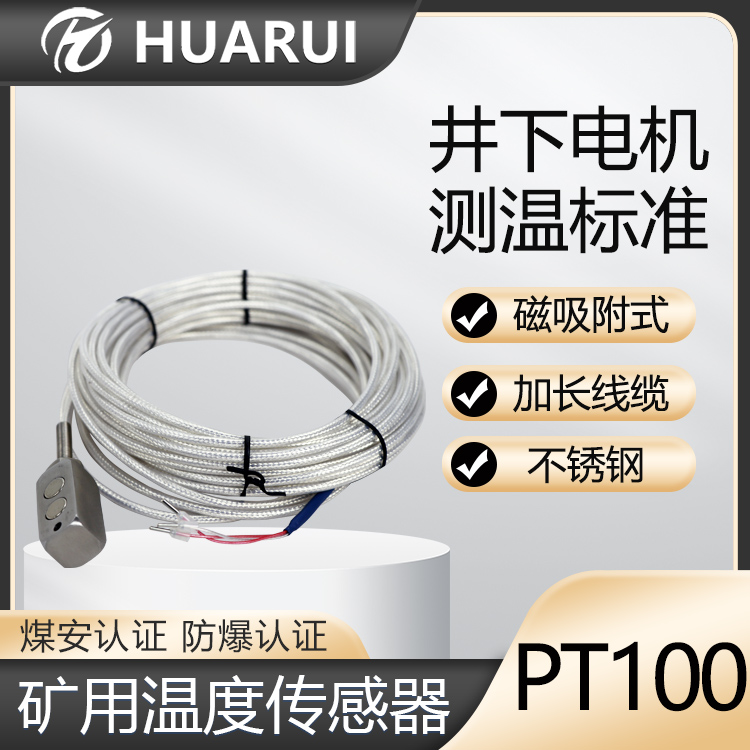

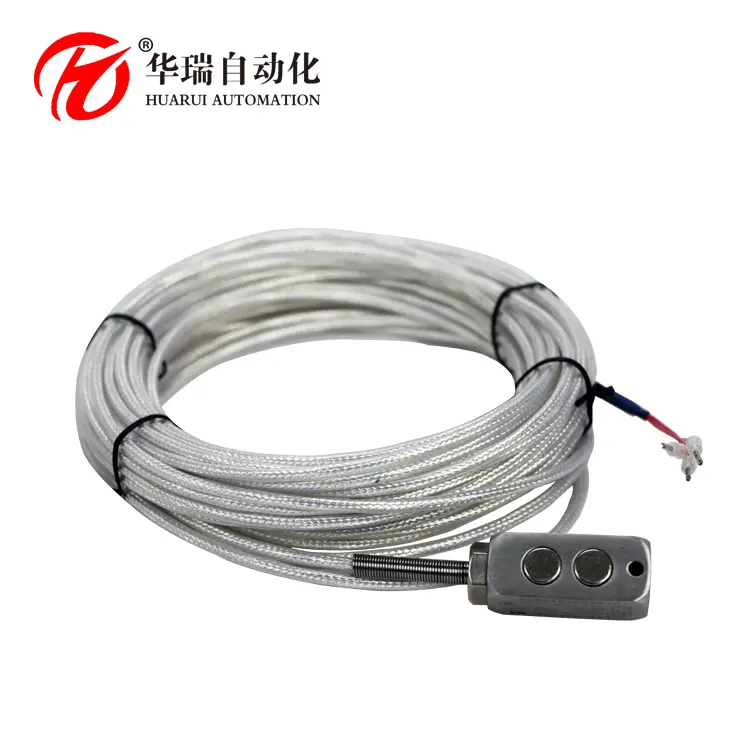

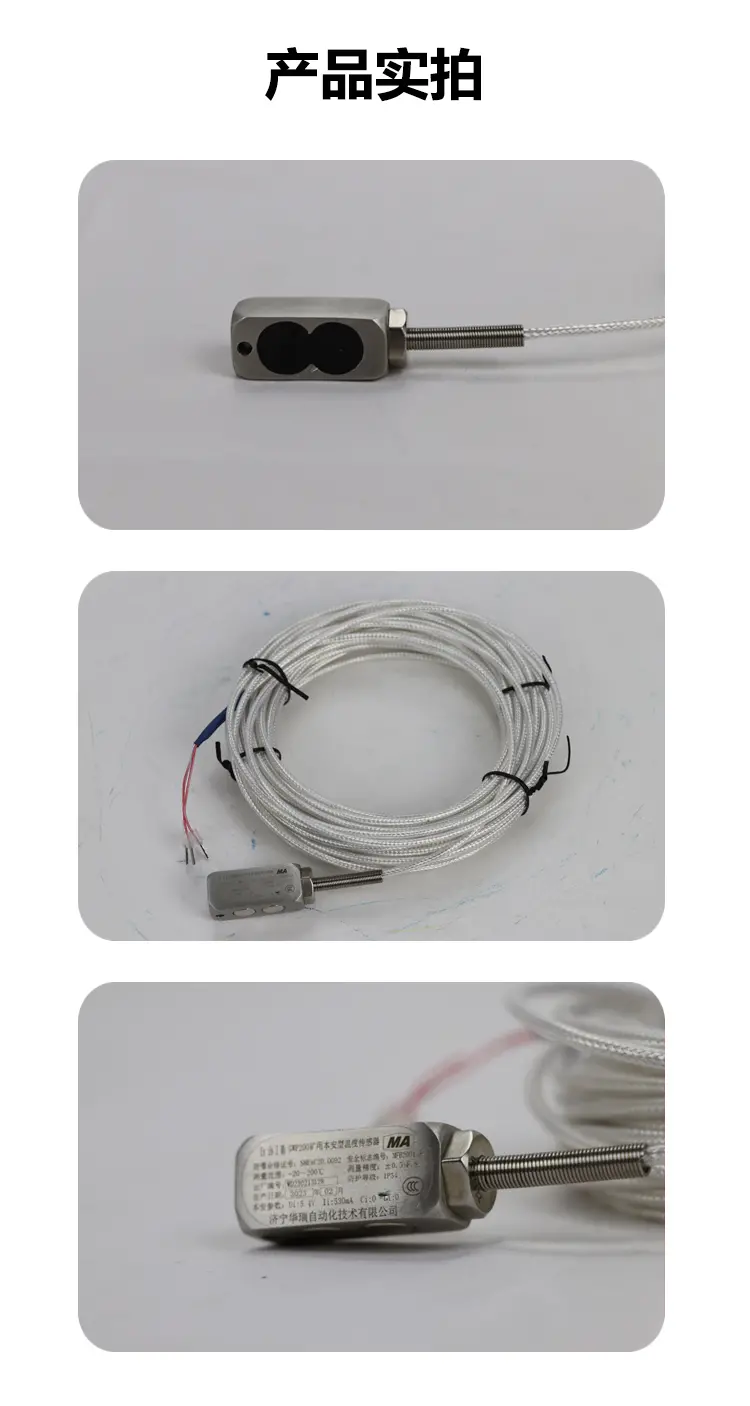

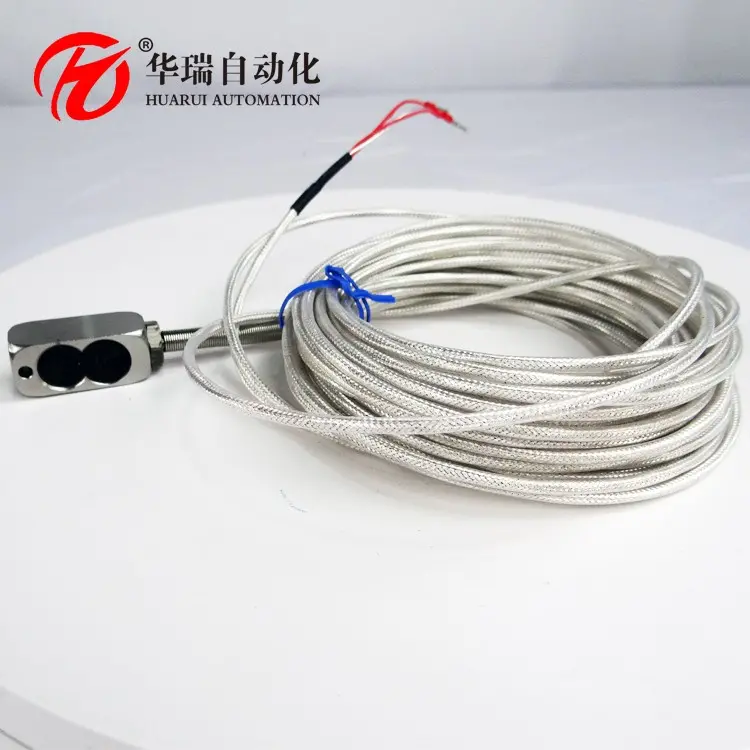

华瑞GWP200矿用三线制温度传感器强磁吸附式测温仪温度监测探头

 华瑞GWP200矿用温度传感器（强磁吸附式测温仪/温度监测探头），这是一个用于煤矿等易燃易爆场所的专用温度监测设备。

一、产品核心特性

1. 矿用认证

  必须持有矿用产品安全标志证书（MA认证）和防爆合格证，通常为本质安全型 Ex ib I Mb ，确保在瓦斯、煤尘等危险环境中安全使用。

2. 三线制连接

  定义：采用三根导线连接探头与变送器/采集器。

  优势：有效消除导线电阻（尤其是长距离传输时）引起的测量误差，精度远高于二线制。常用于远距离或高精度要求的场合

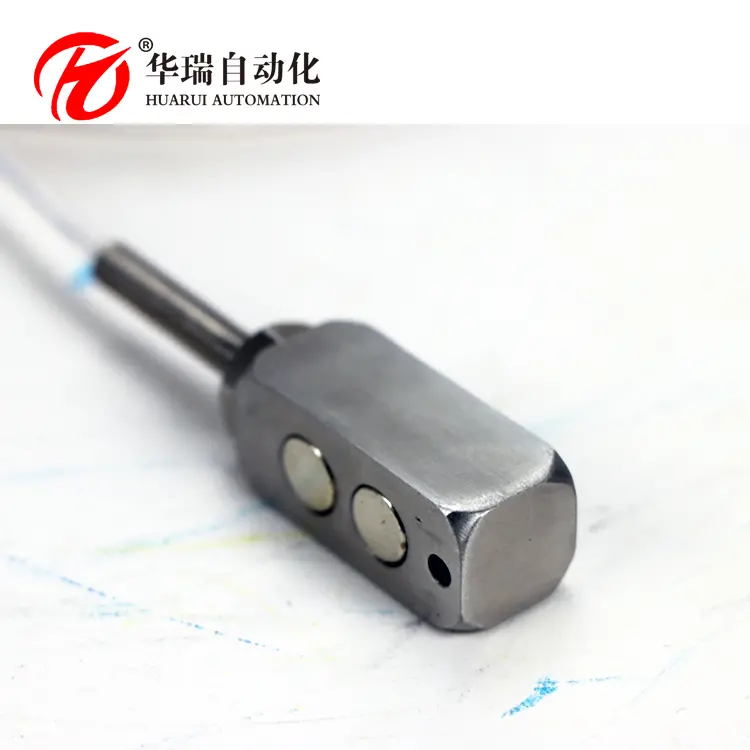

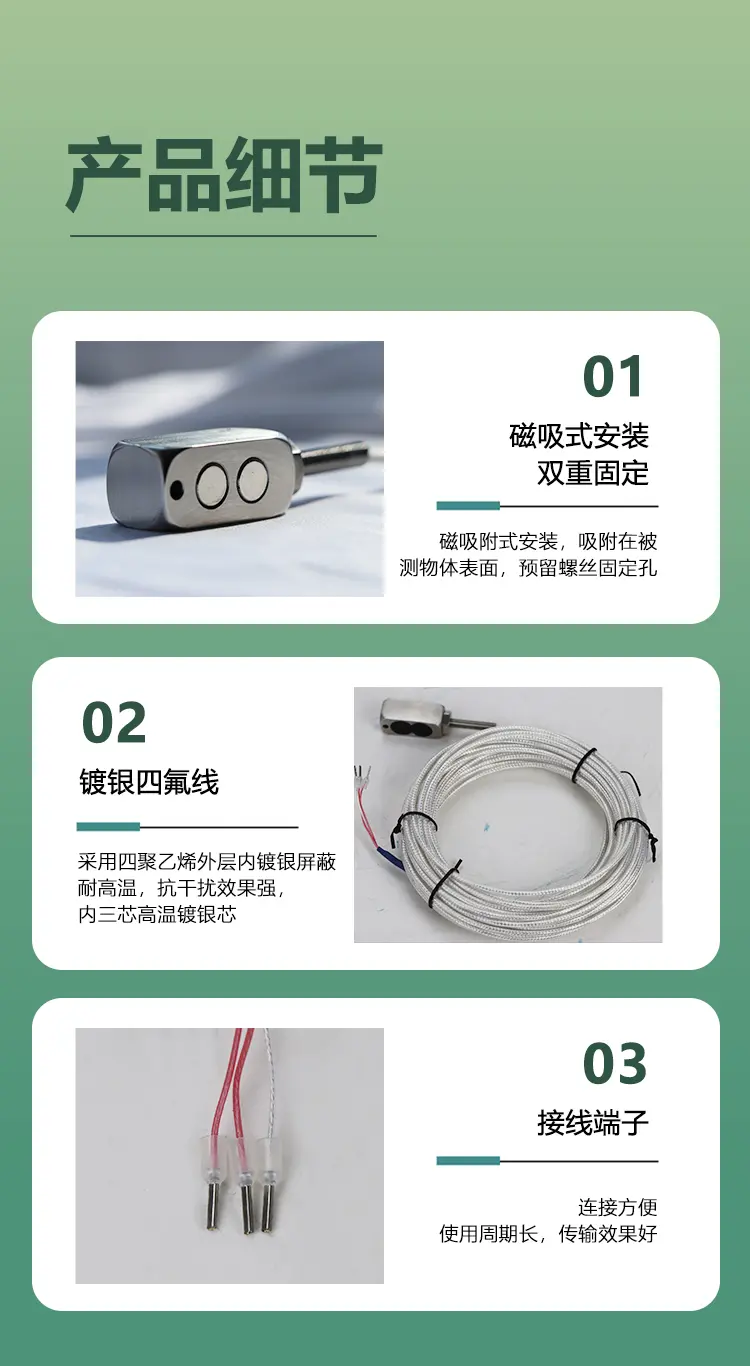

3. 强磁吸附式安装

  设计：传感器底部集成强力钕磁铁，可直接吸附在铁磁性金属表面（如电机外壳、轴承座、液压支架、管道外壁）。

  适用场景：无需钻孔或焊接，快速安装、便于移动作业，特别适合巡检式测温或移动设备/电机温度监测。

4. 测温元件与量程

  常见使用 PT100 铂热电阻 作为感温元件（精度高、稳定性好）。

  典型量程： -50℃ ~ +200℃。

5. 输出信号

  纯电阻输出，需要连接外部的变送模块（如温度采集模块）。

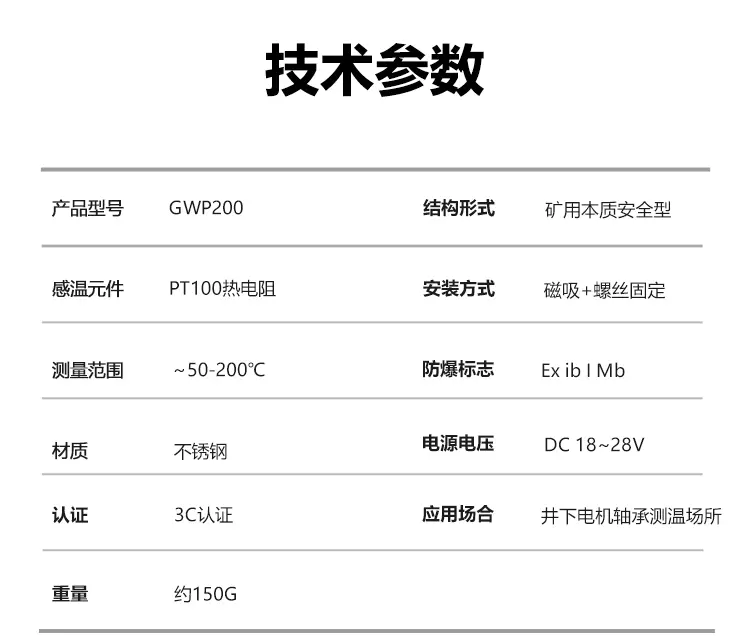

二、主要技术参数（典型值，请以实际产品说明书为准）

| 项目 | 参数 |

| : | : |

| 产品型号 | GWP200 |

| 防爆标志 | Ex ib I Mb

| 测温范围 |  -50℃ ~ +200℃

| 测量精度 | A级（±0.15℃±0.002|t|）

| 输出方式 | 三线制 PT100 电阻信号 /

| 感温元件 | PT100 铂热电阻 |

| 连接方式 | 三根引出线

| 安装方式 | 强磁吸附（底部带磁铁） |

| 外壳材质 | 不锈钢（304）外壳 |

三、接线方式（三线制 PT100 常见接法）

  红（R）：连接变送器/采集器的 电源正极（+24V） 或 恒流源激励端。

  白（W）：连接变送器/采集器的 信号输入端正极（Sig+）。

  蓝（B）/绿（G）：连接变送器/采集器的 公共地（COM/GND）。

> 注意：不同厂家接线颜色定义可能不同，务必以产品随附的接线图或说明书为准。错误接线会导致测量不准或损坏电路。

四、典型应用场景

1. 煤矿行业：

  监测电机、水泵、皮带机滚筒、减速机轴承温度。

  井下变电所、中央水泵房、采掘工作面设备温度监控。

2. 非煤矿山：

  金属矿井下通风机、提升机、破碎机温度监测。

3. 管道温度：

  高温管道、蒸汽管道的表面温度实时监测。

五、安装与使用注意事项

1. 强磁吸附注意事项：

  确保被测表面清洁、干燥、无油污，且为铁磁性材料（如铸铁、碳钢）。不锈钢（非磁性）无法吸附。

  磁吸力较强，安装时注意不要夹伤手指，远离精密电子设备（如心脏起搏器、硬盘）。

  长期振动环境（如振动筛），建议加装固定卡箍或螺纹支架防止脱落。

2. 防爆要求：

  严禁带电开盖或进行维修。

  电缆引入口必须使用防爆密封接头（压紧电缆，防止瓦斯渗入）。

3. 测温准确性：

  传感器应与被测表面紧密贴合，必要时可涂抹导热硅脂以增强热传导。

  避免安装在热辐射源（如阳光直射、明火附近）或强气流冲击位置。

六、常见问题与故障排查

| 问题现象 | 可能原因 | 解决方法 |

| : | : | : |

| 无信号/显示开路 | 1. 断线或接线松动

2. 感温元件烧坏 | 1. 检查接线端子>2. 用万用表测PT100阻值（0℃时约100Ω） |

| 测量值偏差大 | 1. 表面接触不良

2. 探头损坏（如受潮）
