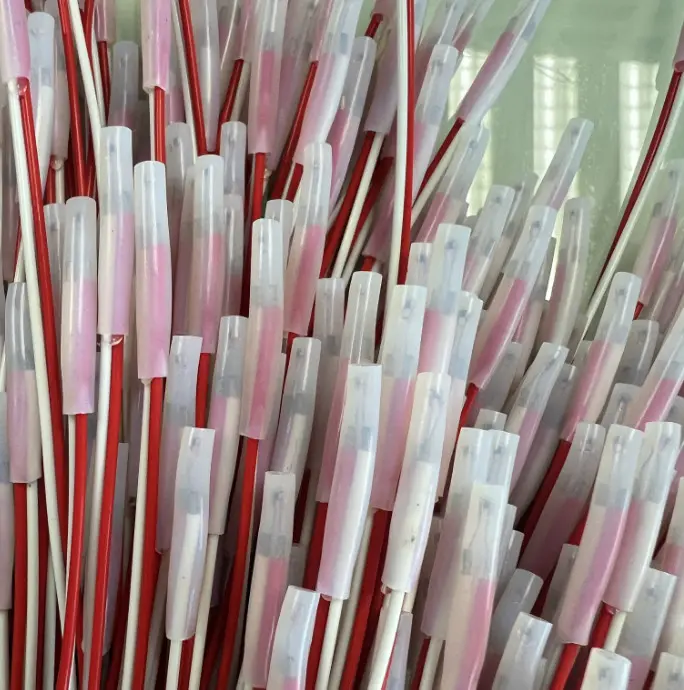

电机绕组测温用10K 3435NTC热敏电阻

温度监测的基石：理解NTC热敏电阻与电机绕组测温

电机绕组是电机的心脏，其温度直接决定电机的寿命与性能。绕组过热会导致绝缘层老化加速，甚至引发短路烧毁。在工业自动化、电动汽车、压缩机等场景中，绕组温度监测已成为系统设计的刚需。NTC热敏电阻，即负温度系数热敏电阻，因其灵敏度高、响应快、成本可控，成为绕组测温的主流选择。

所谓10K 3435，指的是在25℃环境下，该热敏电阻的标称阻值为10KΩ，而3435代表其材料常数（B值）。B值决定了电阻随温度变化的斜率，3435是一个在中低温区（-40℃至125℃）表现均衡的常用参数。对于电机绕组而言，工作温度多集中在-40℃至150℃之间，10K 3435 NTC恰好覆盖这一区间，提供足够的分辨率与线性度。元件封装多为环氧树脂包封或玻璃封装，可嵌入绕组端部或槽内，直接接触铜线，实现强制热耦合。

选择NTC而非热电偶或铂电阻，是出于性价比与安装便利性的权衡。NTC不需要冷端补偿，信号调理电路简单，只需一个分压电阻与ADC接口即可完成数据采集。对于电机这类批量生产、成本敏感的工业品，NTC是平衡精度与预算的理性选择。

3435B值与10K阻值：参数背后的工程逻辑

B值3435并非随机数字，而是通过材料配方与烧结工艺jingque控制的。在温度变化时，NTC的电阻值遵循指数关系：R = R0 * exp(B*(1/T - 1/T0))。B值越高，相同温度变化下的电阻变化幅度越大，传感器灵敏度更高。但过高的B值会带来非线性加剧，使低温段分辨率下降，高温段分辨率过饱和。3435这个数值处于一个“黄金区间”，在0℃至100℃范围内，电阻变化量约为每摄氏度减少4%-5%，便于单片机ADC进行有效检测。

10K阻值的选择同样基于功耗与噪声的考量。在分压测量电路中，若阻值过低，自热效应会显著，即电流流过电阻产生的焦耳热干扰测量结果。若阻值过高，则信号源阻抗增大，易受电磁干扰。10KΩ配合常见的3.3V或5V供电，在常规分压电路中，工作电流控制在微安级别，自热误差可忽略。，10KΩ也是工业传感器中极为通用的标准值，便于与主流控制器（如PLC、变频器）直接匹配。

采购时需注意，并非所有标称10K 3435的产品都性能一致。实际应用中，B值公差多为±1%或±3%，阻值精度为±1%或±5%。高精度电机保护系统应选用±1%公差产品，而普通电机保护可接受±3%。

安装与布线的细节：影响精度的关键因素

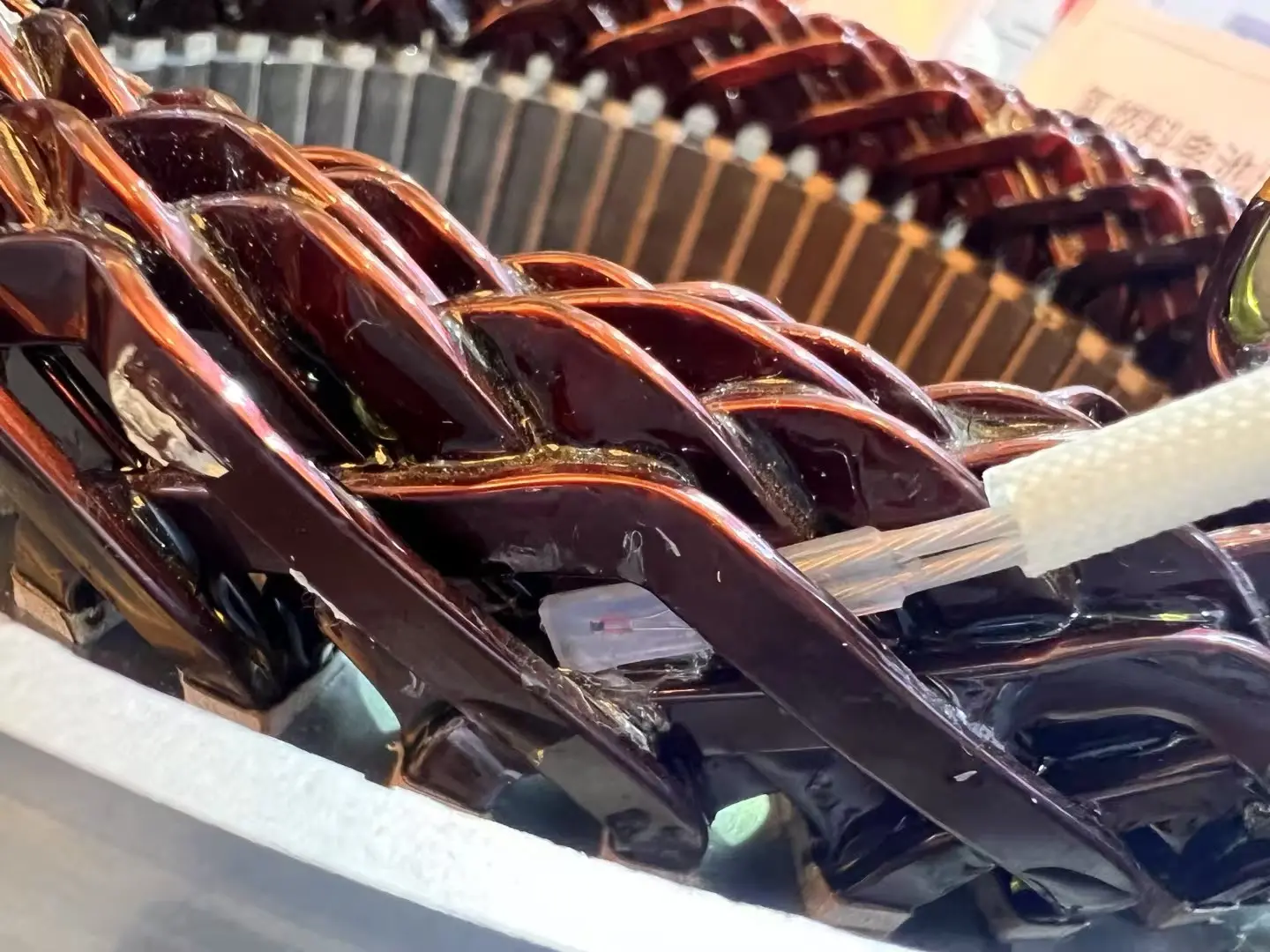

传感器安装位置的选择直接决定测温数据的有效性。绕组端部是温度Zui高点之一，但也是空气流动与机械应力集中的区域。将NTC热敏电阻嵌入绕组端部绑扎带内，与线圈紧密接触，可获取Zui接近热点温度的数据。若安装于槽底，则应使用导热硅脂填充间隙，避免空气隔热层导致响应滞后。

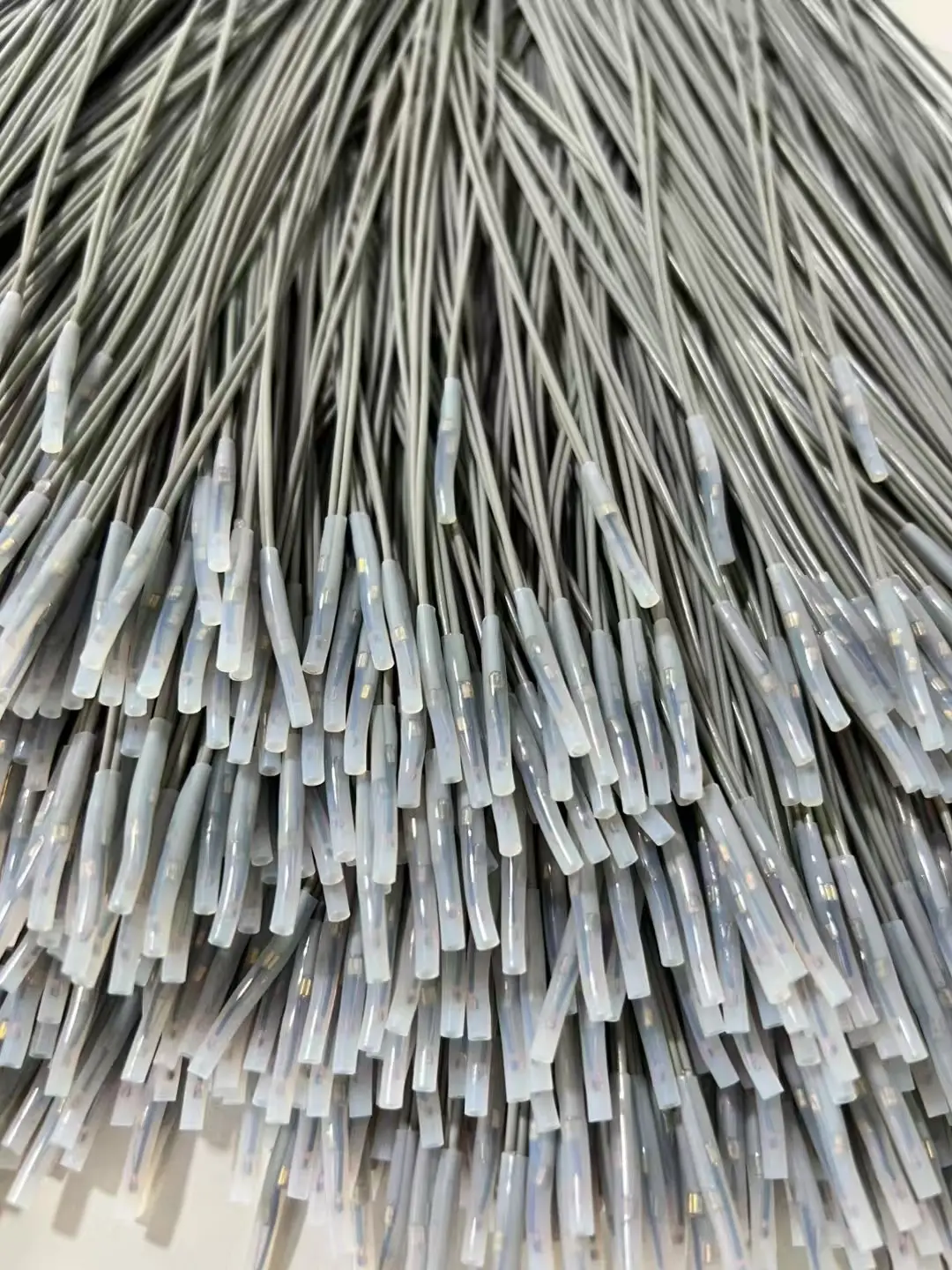

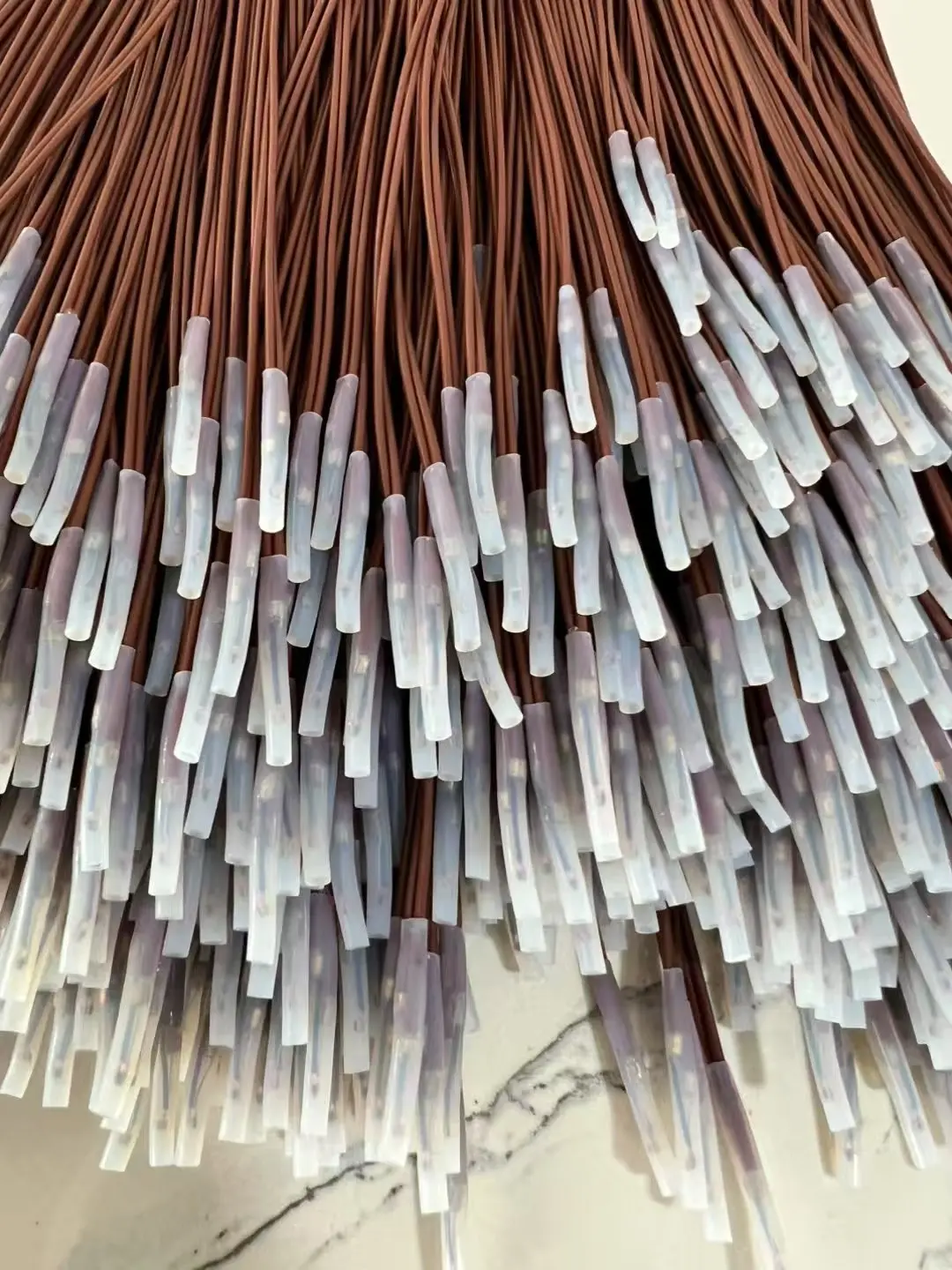

引线材质与长度同样不可忽视。NTC通常配备双芯聚四氟乙烯或硅胶护套引线，耐温等级需匹配电机Zui高工作温度（例如F级155℃、H级180℃）。引线过长会增加线路电阻，10KΩ基准下，几欧姆的线路电阻影响可忽略，但若使用长距离屏蔽线，分布电容会影响响应速度，尤其在变频器驱动的电机中，高频共模噪声可能耦合进测温回路。建议采用双绞屏蔽线，屏蔽层单端接地，抑制干扰。

焊接工艺时，需控制焊接温度与时间，避免过热导致NTC芯片内部应力损坏。使用恒温烙铁，温度设定在350℃以下，焊接时间不超过3秒。对于批量生产，推荐采用冷压端子或接插件连接，减少手工焊接不一致性。

选型误区：常见错误与解决方案

一个典型误区是过分追求高精度NTC，而忽略系统整体误差。NTC本身精度可达±0.1℃，但与之配合的分压电阻、ADC参考电压、电源温漂等环节的误差叠加后，系统总误差可能扩大至±2℃。平衡做法是：选择±1%精度的NTC，搭配±0.1%精度的金属膜电阻，并使用内置基准源的ADC，确保系统总误差控制在±1℃以内。

另一个常见错误是忽略自热效应。在高温环境下，NTC阻值很低，分压电路中的电流增大，若用户未重新计算功耗，可能使传感器自身发热超过允许值，导致测量值偏高。应对方法是限制分压电阻阻值，或在软件中增加自热补偿公式。对于10K NTC，推荐分压电阻也采用10KΩ，在85℃时，传感器功耗约0.1mW，远低于常见自热误差阈值。

部分用户混淆了“B值精度”与“阻值精度”的作用。B值偏差主要影响非线性误差，在宽温度范围应用时需校准。若仅监测单一温度点（如过温保护点），则阻值精度更为关键。若用于全温度范围监测，则必须匹配B值一致性。

选型实例与成本控制：从参数到决策

以某压缩机电机厂商为例，其产品要求绕组过热保护点设定在130℃，误差±3℃。技术人员经过对比后，选择10K 3435 NTC，配合5%精度分压电阻，在129℃-131℃范围内实现保护动作。该方案的单件物料成本较铂电阻方案降低约60%，且电路板面积减少30%。

对于需要远程监控或数据记录的场景，同样可以采用10K 3435 NTC，通过变送器转换为4-20mA标准信号，抗干扰能力强，传输距离可达1000米。此时NTC的B值一致性尤为重要，因为变送器的线性化曲线通常固定为3435B值，若NTC实际B值偏离，将导致输出信号出现系统性偏移。

在产品选型时，建议直接向供应商索取温度-阻值对照表，并验证其在25℃、50℃、100℃三个关键点的实测数据。好的供应商会提供批次一致性报告，确保每批次NTC的B值波动在±0.5%以内。浙江坦泼秋尔传感技术有限公司提供的10K 3435 NTC热敏电阻，采用高稳定陶瓷基片与精密激光调阻工艺，可满足上述要求，当前该产品价格为10元每件，适合中小批量采购与原型验证。

维护与故障排查：确保长期可靠性

NTC在电机内部长期运行时，可能因振动导致引线疲劳断裂，或因油污、潮气侵蚀封装层导致阻值漂移。建议在电机维护周期内，使用万用表测量NTC的常温阻值，并与出厂标称值对比，若偏差超过±5%，则需更换。

一个隐蔽故障是NTC的“热滞后”现象，即反复热冲击后，陶瓷材料内部微裂纹导致B值缓慢变化。这种故障不会直接导致阻值异常，但会使温度测量逐渐偏大或偏小。预防措施是选择经过高温老炼筛选的NTC产品，通常制造商会在出厂前进行125℃、168小时老化试验，剔除不稳定品。

对于变频器驱动电机，还需防范NTC引线上的感应电压。当电机PWM开关频率较高时，引线可能耦合数百伏特的尖峰电压，击穿NTC的绝缘层。解决方案是使用内置保护二极管的NTC模块，或在引线端并联一只小电容（如100pF）进行滤波。但电容值不可过大，否则会降低响应速度，通常建议在板上设计RC滤波电路，电阻选1KΩ，电容选100nF，截止频率约1.6kHz，可有效滤除PWM高频噪声而不影响温度信号。

浙江坦泼秋尔传感技术有限公司的10K 3435 NTC产品，采用双绝缘引线与硅胶护套，可耐受500V绝缘测试，适配变频器工作环境。对于需要快速响应或高可靠性场景，该产品同样支持定制引线长度与封装形式，用户可根据实际电机结构进行匹配。
