金属显微组织检验,现场金相检测显微镜

关于“金属显微组织检验”的全面、系统的介绍。无论您是学生、工程师还是对此领域感兴趣的人，这份指南都将为您提供清晰的理解。金属显微组织检验金属显微组织检验，通常简称为金相检验或显微组织分析，是一种通过显微镜来观察和研究金属及合金内部组织结构的技术。它是材料科学和工程中ue的分析手段，被誉为 “材料的医生”。

 一、 核心目的与意义金属的性能（强度、硬度、塑性、韧性等）从根本上取决于其内部的微观结构。金相检验的主要目的就是建立“成分-工艺-组织-性能”之间的内在联系。质量控制与检验：检查原材料或成品是否符合标准规范，发现是否存在冶金缺陷（如夹杂物、气孔、偏析等）。工艺研究与优化：研究不同的热处理（如淬火、回火、退火）、加工工艺（如铸造、锻造、焊接）对组织的影响，从而优化工艺参数。失效分析：当零件发生断裂、磨损、腐蚀等失效时，失效部位的显微组织，找出失效的根本原因。新材料开发：在新材料的研发过程中，用于表征和验证新材料的微观结构。科学研究与教学：用于理解金属的相变规律、凝固过程等基础科学问题。

 二、 基本流程金相检验是一个严谨的过程，通常包括以下几个关键步骤：1. 取样代表性：所取样品必须能代表所要分析的整个材料的状况。针对性：对于失效分析，通常在失效起源处（如断口附近）和正常区域分别取样进行对比。方法：使用砂轮切割机、线切割机等工具，取样过程中要避免过热和变形，以免改变原始组织。

 2. 镶嵌对于小、薄、形状不规则或边缘需要保护的样品，需要进行镶嵌。方法：热压镶嵌：使用热固性塑料（如电木粉），在加热加压下成型。Zui常用。冷镶嵌：使用环氧树脂等，在室温下固化。适用于对热和压力敏感的样品。

 3. 磨制目的是获得一个平整、光滑的观察表面。从粗到细依次使用不同型号的金相砂纸（如180#， 400#， 800#， 1200#， 2000#）。每更换一道砂纸，磨制方向应与前一道垂直，直到将前一道的划痕完全去除。

 4. 抛光目的是去除磨制留下的细微划痕，获得一个光亮无痕的镜面。在专用的抛光机上使用抛光布和抛光剂（如金刚石喷雾、氧化铝悬浮液等）。这是Zui关键也Zui需要技巧的步骤，抛光质量直接影响观察效果。

 5. 腐蚀未经腐蚀的抛光面在显微镜下只能看到孔洞、裂纹等缺陷，无法显示晶界和不同相。目的：利用化学试剂对样品表面进行选择性侵蚀，使晶界和不同相之间产生凹凸不平或反光差异，从而在显微镜下显现出衬度。常用腐蚀剂：碳钢与铸铁：Zui常用的是4%硝酸酒精溶液。奥氏体不锈钢：王水、氯化铁溶液。铜及合金：三氯化铁溶液。铝合金：水溶液。腐蚀时间需要jingque控制，过浅或过深都会影响观察。

 6. 观察与分析将处理好的样品放在金相显微镜下进行观察。观察内容：相的种类与形态（如铁素体、珠光体、奥氏体、马氏体、碳化物等）。晶粒大小与形状。非金属夹杂物的类型、大小、分布和数量。缺陷（如气孔、裂纹、偏析等）。记录：通过显微镜附带的数码相机拍摄金相照片。

 7. 定量金相分析（进阶）使用图像分析软件对金相照片进行定量测量，如：晶粒度评级（根据ASTM或GB标准）。相的比例（例如珠光体含量）。石墨的长度和形态（在铸铁中）。脱碳层深度。

 三、 常见金属的典型显微组织工业纯铁：白色等轴状的铁素体晶粒。亚共析钢（如45钢）：白色块状的铁素体 + 黑色层片状的珠光体。共析钢（如T8钢）：的层片状珠光体。过共析钢（如T12钢）：层片状珠光体 + 白色网状渗碳体。白口铸铁：珠光体 + 莱氏体（白色渗碳体基体上分布着珠光体）。灰口铸铁：金属基体（铁素体或珠光体） + 片状石墨。球墨铸铁：金属基体（铁素体或珠光体） + 球状石墨。淬火态钢：针状或板条状的马氏体。铝合金：α固溶体基体 + 各种强化相（如CuAl₂， Mg₂Si等）。

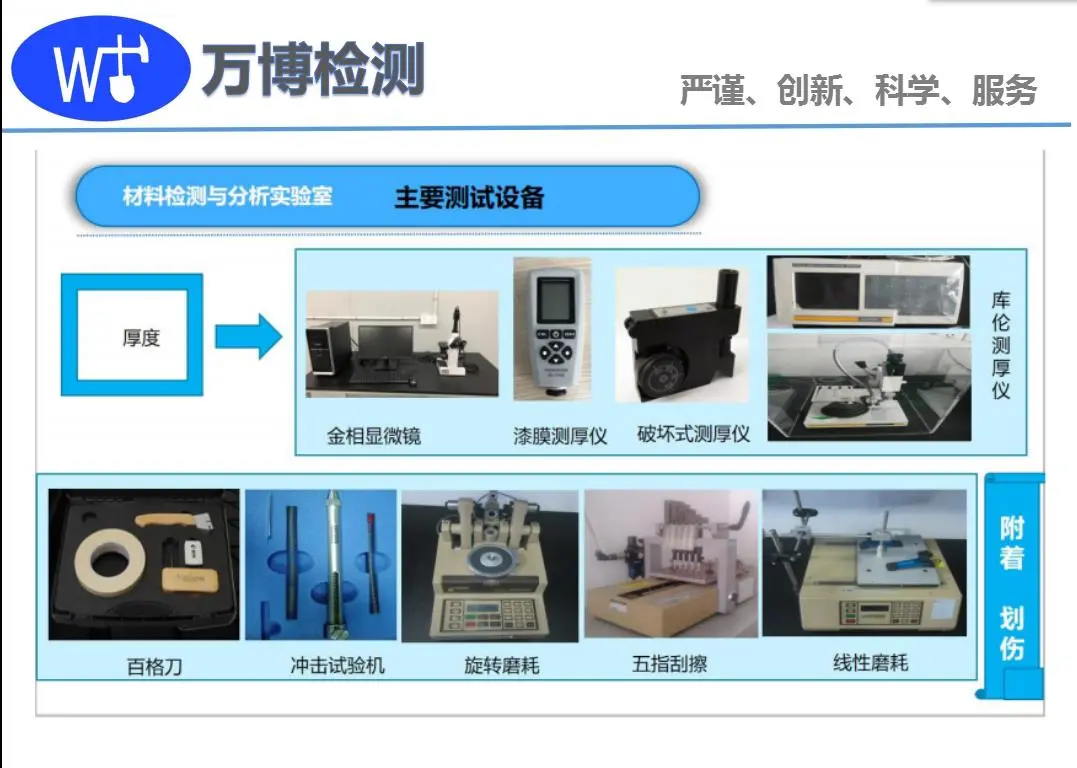

 四、 主要仪器设备金相显微镜：核心设备，分为：正置式显微镜：光源从上方通过物镜照到样品上，Zui常用，需样品表面平整。倒置式显微镜：物镜在下方，从下往上观察。样品放置方便，尤其适合大型或不规则样品。体视显微镜：用于低倍观察，具有三维立体感，常用于检查断口或取样前的初步观察。扫描电子显微镜（SEM）：提供更高的放大倍数和景深，能进行更精细的微观形貌观察和微区成分分析（配合能谱仪EDS）。图像分析系统：由计算机、摄像头和专业软件组成，用于定量分析。

 金属显微组织检验是一门将宏观性能与微观世界联系起来的桥梁技术。通过一套标准化的制样流程，将不为人知的金属内部世界清晰地呈现在显微镜下，为材料的设计、生产、应用和失效诊断提供了Zui直接、Zui可靠的依据。掌握这门技术，对于任何与金属材料打交道的专业人士都至关重要

现场金相检测显微镜”是一个非常专业的领域。它不同于实验室里的传统金相显微镜，核心在于便携性和现场快速分析能力。 全面介绍这种设备，包括其定义、特点、关键技术、应用场景、操作流程以及选购建议。

 一、什么是现场金相检测显微镜？现场金相检测显微镜，也称为便携式金相显微镜或现场金相分析仪，是一种专为在工厂、车间、安装现场或大型设备旁等非实验室环境下，对金属材料进行快速、无损的金相组织检验的设备。它的Zui终目的通常是在不破坏工件或仅进行微损制样的前提下，评估材料的热处理状态、组织形态、焊接质量、缺陷分析等，为现场质量控制和事故分析提供即时依据。

 二、主要特点（与传统台式金相显微镜对比）特性现场金相检测显微镜传统台式金相显微镜便携性核心优势。体积小、重量轻，通常为手持式或便携箱式，方便携带至任何现场。体积庞大、笨重，固定安装在实验室。制样要求微损或无损。使用专用的现场打磨、抛光工具对检测点进行快速局部处理，无需切割取样。有损。必须从工件上切割下样品，经过镶嵌、磨削、抛光、腐蚀等一系列复杂工序。电源内置充电电池或使用现场电源，适应性强。依赖实验室稳定电源。环境适应性设计坚固，能在振动、油污、温差等恶劣工业环境下工作。对实验室环境（洁净、无振、恒温）要求高。分析速度极快。从准备到观察到出结果，通常只需几分钟到几十分钟。慢。制样过程漫长，通常需要数小时甚至更久。功能与精度以满足现场快速判断为主，分辨率和对极细微组织的分辨能力通常低于高端台式设备。功能全面，分辨率高，可进行复杂的定量金相分析。

 三、关键技术组成部分显微镜主机：通常采用倒置式光路设计，物镜从下方通过观察窗进行观察，非常适合现场对大型工件表面的检测。磁吸底座或夹具：用于将显微镜牢固地吸附或固定在待检测的工件表面（如钢管、压力容器壁、轴类零件等）。现场金相制样系统：便携式打磨机：用于磨平检测点。便携式抛光机：配合不同粒度的砂纸和抛光液对磨平点进行抛光，使其达到镜面效果。电解抛光/腐蚀装置：一些高端型号配备，通过电化学方法快速完成抛光和腐蚀过程，效率更高，效果更好。图像采集系统：集成高清摄像头，可实时将金相图像传输到连接的平板电脑、笔记本电脑或内置屏幕上，便于观察、保存、测量和分享。电源系统：内置锂电池或外接直流电源。

 四、主要应用场景在役设备安全评估：压力容器、管道：检验焊缝微观组织、评估过热、蠕变损伤、材料劣化等。发电厂（火电、核电）：检测锅炉管道、汽轮机叶片等关键部件在长期高温高压服役后的组织变化。制造业过程质量控制：焊接质量检验：现场判断焊缝及热影响区的组织（如铸态组织、晶粒度、马氏体等），评估焊接工艺是否合格。热处理效果验证：现场抽查淬火、回火、渗碳等工件的表面硬化层深度、组织均匀性等。事故分析：在设备发生失效（如断裂）后，快速在现场对断口附近材料进行金相分析，寻找失效原因（如疲劳、过载、材料缺陷等）。来料检验：对大型原材料（如板材、铸锻件）进行快速抽检，避免不合格材料进入加工流程。

 五、基本操作流程（以检测管道焊缝为例）准备工作：确定检测点，清理表面油漆、铁锈和油污。打磨：使用便携式角磨机配合砂轮片，将检测点磨出一个平整的平面。精磨与抛光：使用便携式抛光机，由粗到细更换砂纸和抛光布，对该平面进行研磨和抛光，直至表面像镜面一样光亮。腐蚀：用蘸有适当腐蚀剂（如硝酸酒精溶液）的棉签擦拭抛光面，使其金相组织显现出来。随后用酒精清洗并吹干。安装显微镜：将显微镜的磁吸底座牢固地吸附在已制好的检测点旁边。观察与记录：调节焦距和光源，通过目镜或电脑屏幕观察金相组织，拍摄照片，并进行初步分析（如晶粒度评级、相组成判断等）。出具报告：将现场拍摄的金相照片与分析结果整理成初步检测报告。

 六、选购要点如果您需要考虑购买此类设备，请关注以下几点：放大倍数与分辨率：根据您需要观察的组织尺度选择合适的物镜配置（如100x, 200x, 500x, 1000x）。图像传感器：摄像头的像素和性能直接影响成像质量。便携性与固定方式：考虑设备的重量、尺寸以及磁吸座的吸力是否满足您的现场工件要求。制样配套：是否需要购买全套的便携式打磨抛光设备。软件功能：配套的软件是否支持图像测量（晶粒度、脱碳层深度等）、标注和报告生成。品牌与售后服务：选择在行业内口碑好、能提供专业培训和售后技术支持的专业品牌。

 来说，现场金相检测显微镜是连接实验室精密分析与工业现场快速决策的桥梁。它牺牲了一部分极限性能，换来了无与伦比的便捷性和时效性，是现代工业无损检测和质量控制中ue的利器。
