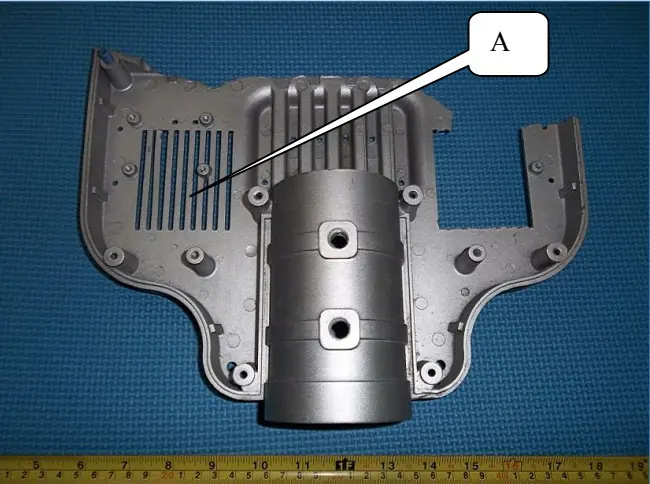

6061 铝合金属 Al-Mg-Si 系可热处理强化合金，具有良好的成型性、焊接性和中等强度，广泛用于汽车零部件、电子壳体、通讯器材及民用装饰等压铸产品。为提升表面硬度与耐蚀性，6061 压铸件常经阳极氧化处理后实施电镀（镀铜/镍/铬等）。实际生产中，阳极氧化膜层微裂纹、电镀结合力不足或局部起泡等失效现象时有发生。深圳华瑞测科技有限公司（简称华瑞测）在 6061 铝压铸件电镀失效检测及阳极氧化镀层裂纹成因的扫描电镜（SEM）分析方面，具备专业的技术能力与系统服务经验。

一、6061 铝压铸件材质及电镀工艺适应性检测

电镀质量与基材状态密切相关，华瑞测通过以下检测评估基材符合性，为失效分析提供基础数据：

1. 化学成分验证
采用全谱直读光谱仪及 ICP-OES，测定 Si（0.40%～0.80%）、Mg（0.80%～1.20%）、Cu（0.15%～0.40%）、Cr（0.04%～0.35%）等主元素，筛查 Fe、Zn、Ti 等杂质。参照 GB/T 3190 及 ASTM B209，判定牌号合规性。杂质（尤其 Fe、Zn）过高可能导致阳极氧化异常或电镀结合力下降。

2. 金相组织检验
通过金相显微镜观察晶粒度、枝晶间距及金属间化合物（Mg₂Si、AlFeSi 相）形态分布。粗大或偏聚第二相在阳极氧化中易成为裂纹萌生点或电流集中区，影响电镀质量。

3. 表面状态与预处理评价
压铸件表面可能存在脱模剂残留、氧化皮或偏析层，直接影响阳极氧化膜均匀性与电镀结合力。华瑞测通过 SEM 形貌观察及 EDS 表面元素分析，评价原始表面清洁度与化学均匀性。

二、阳极氧化镀层裂纹成因 SEM 分析

6061 压铸件阳极氧化膜（多孔 Al₂O₃ 结构）可能出现微裂纹、龟裂或贯穿性裂纹，降低膜层耐蚀性，并导致电镀液渗入、镀层附着不良或服役中过早失效。华瑞测依托场发射 SEM 及 EDS，对裂纹微观形貌、断口特征及元素分布进行系统观测，精准诊断成因。

1. 裂纹典型类型与成因

• 应力释放裂纹：氧化膜与基体热膨胀系数差异，在氧化或冷却阶段产生内应力，形成不规则网状裂纹（“泥状裂纹”），常见于硬质阳极氧化或厚膜工艺。

• 基体缺陷诱发：表层缩松、气孔或粗大第二相颗粒导致局部电流集中，膜层异常生长形成应力集中点而开裂。

• 膜厚不均微裂纹：局部过厚膜层脆性增大，热循环或受力时优先开裂。

• 前处理过度侵蚀：碱蚀或出光时间过长，晶界优先溶解或产生腐蚀坑，裂纹沿晶界或坑边发展。

2. SEM 分析技术流程

• 样品准备与宏观记录：宏观拍照记录裂纹分布特征（局部密集、整面龟裂、定向等），标记典型区域。

• 多倍率形貌观测：50×～50000× 逐级成像，记录裂纹开口宽度、延伸方向、分支特征、边缘熔融/剥落情况，对比正常区膜层致密度，观察裂纹底部是否暴露基体或孔洞。

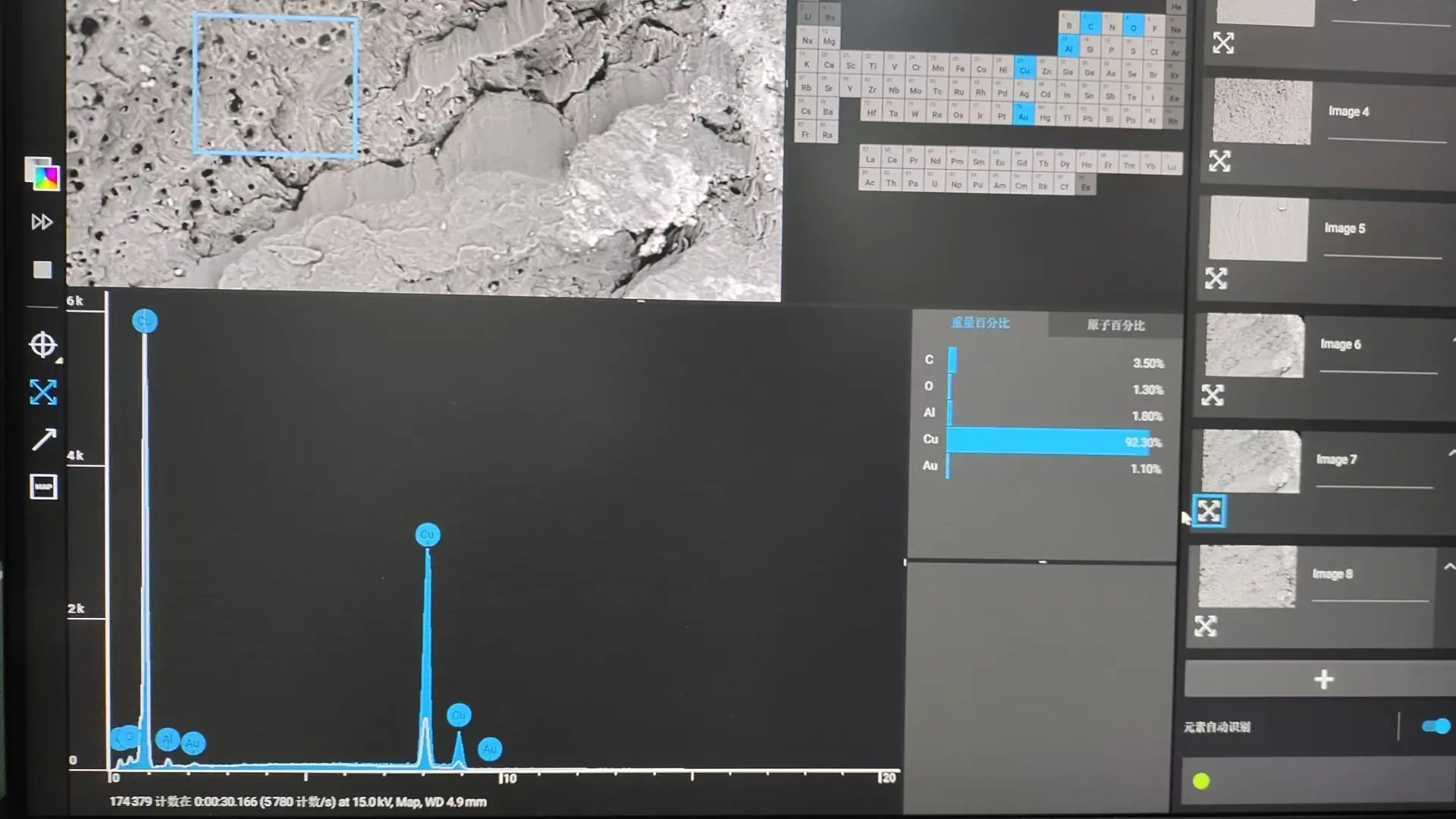

• 定点 EDS 能谱分析：在裂纹内部、边缘及正常膜层分别采谱，比对异常元素（Cl、S、C 指示残留处理液或污染）、Al/O 比值（升高提示膜层减薄或基体暴露）及杂质元素（Fe、Cu、Zn 富集暗示偏析或夹杂诱发）。

• 截面 SEM 观测（可选）：通过 FIB 或精密切割制备横截面，观测裂纹贯穿深度、是否穿透膜层到达基体及底部孔洞/夹杂，区分表面裂纹与贯穿性裂纹。

3. 诊断改进方向

• 不规则网状裂纹且膜层成分正常 → 内应力过大，建议调整电流密度、温度或膜厚目标。

• 裂纹沿相界/颗粒分布且检出 Fe、Cu 富集 → 基体第二相粗大或偏析，建议优化铸造工艺或增加均匀化处理。

• 裂纹内检出 Cl → 前处理清洗不足或氧化槽污染，强化水洗或更换槽液。

• 裂纹贯穿膜层且边缘熔融 → 电镀前活化过度损伤膜层，调整活化时间或浓度。

4. 检测标准
参照 GB/T 17359（能谱定量）、GB/T 19501（SEM 图像分析）、GB/T 27788（放大倍数校准）及 GB/T 8754（阳极氧化膜封孔质量测定）等，确保规范可靠。

三、

无论是 6061 铝压铸件的化学成分、金相组织及表面状态等基材质量评价，还是阳极氧化镀层裂纹的微观形貌观测与定点能谱成分分析，深圳华瑞测均可提供专业系统的技术咨询与检测服务。华瑞测配备场发射 SEM-EDS、全谱直读光谱仪、ICP-OES 及金相显微镜等设备，覆盖压铸基材至氧化膜层及电镀表面的全流程失效诊断需求。选择华瑞测有助于精准定位工艺缺陷根源，为产品合格率提升与工艺优化提供科学依据。
