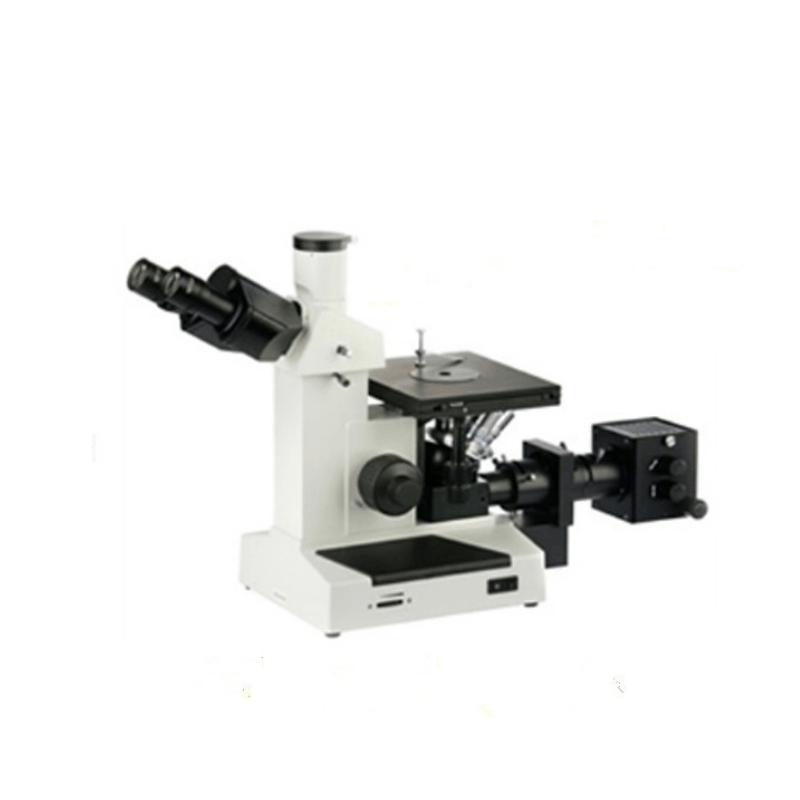

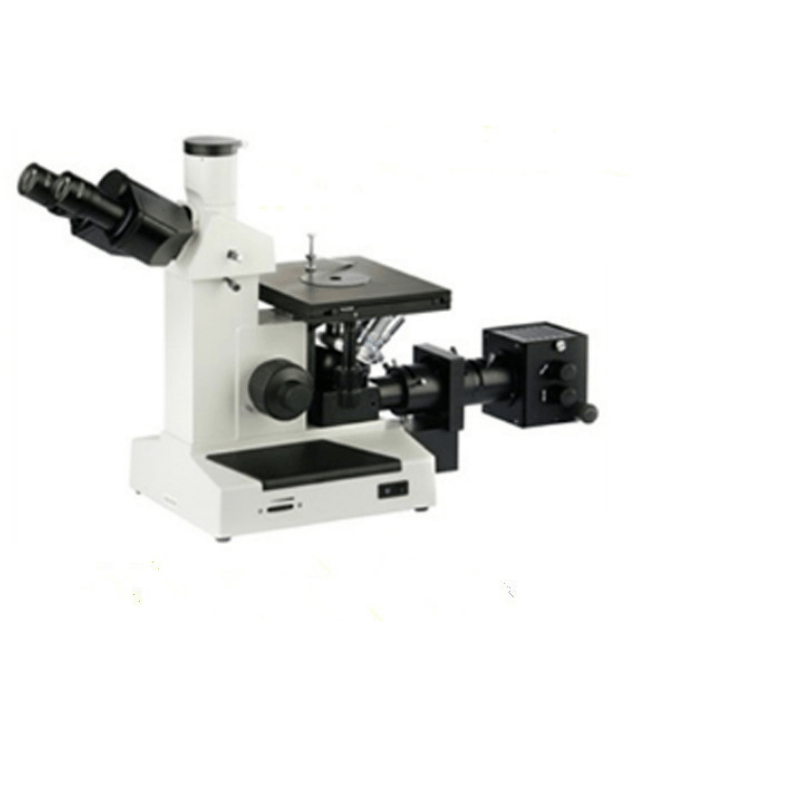

蔚仪金相显微镜上光4XC三目倒置金相显微镜1000倍光学显微镜

技术参数：
1.结构：               倒置式三目镜筒倾角30 °瞳距和屈光度可调  4物镜转换器
2.总放大倍率：         显微镜100 -1000×图像300 - 3000×
3.分划目镜：            10×平场可变焦 格值0.1 mm
4.测微尺：             格值0.01 mm/ 1 mm
5.双层机械载物台：      200 × 152 mm移动范围15 × 15 mm
6.调焦机构：           同轴粗微动 限位保护 升降范围30 mm微调0.002 mm
7.照明系统：           亮度可调卤素灯20W / 6V带滤色片
8.放大倍率和视场(可以选配其他倍率)

仪器成套性
⑴仪器主体
⑵光源组
⑶目镜筒
⑷三目接口
⑸平场物镜PL10×,PL25×,PL40×,PL100×油
⑹平场目镜10×
⑺分划目镜10×
⑻测微尺0.01/ 1 mm
⑼滤色片黄,绿,蓝,磨砂
⑽合成浸油
⑾载物片Φ10 mm,Φ20 mm
⑿弹性夹
⒁备用灯泡20W/ 6V
⒂备用保险丝0.5A
系统配置
1.金相显微镜：   三目倒置金相显微镜4XC
2.数码适配镜：    MCL-D专用显微镜与数码相机的光学和机械接口
3.数码相机或CCD摄像头：品牌数码相机1200万像素
4.图像处理系统：  SD-2000图像捕捉卡(高分辨率图像实时采集卡二次开发软件包)
5.图像分析系统： 定量金相分析计算机操作系统(软件)

系统具有如下特点：
 输入方式：     软件选择及切换：六路CVBS输入、三路Y/C输入、六选一模拟视频输出；
 图像采集分辨率：768×576×24bit（PAL）、640×480×24bit（NTSC）；
 灵活采集图像： 支持单场（奇场或偶场）、单帧、连续场、连续帧、间隔几场或几帧等多种采集方式；
 图形覆盖功能： 通过填写屏蔽（MASK）模板，可实时显示和储存任意形状的输入图像；
 硬件完成输入图像的比例缩放（SCALE）、裁剪（CLIP）；输入图像的大小、位置可灵活设置；
 支持色度空间变换YUV4︰2︰2、RGB32和Y8Bit等多种图像显示和储存格式；
 支持计算机内容与采集图像同屏显示的工作方式；
 支持软件调整亮度、色调、色饱和度、对比度；
 支持用户加密功能：保护用户软件不受盗版侵害；
 提供WINS及Linux环境下的开发工具及演示程序；支持VC、VB、BC、C＋＋Builder等开发环境。
 金相图像分析系统简介(定量金相分析软件)
   金相图像分析系统（软件）融合了当今先进的图像分析技术，为金相显微镜和智能分析技术的结合，测量、评级结果快速、正确，符合国标ASTM标准。系统界面全部       汉化，简洁明了和操作方便，经过简单培训或对照使用说明书，就可自如操作。

系统包括如下功能：
 图像编辑软件：图像采集，图像存储等十多种功能；
 图像软件：    影像增强，图像叠加等十多种功能；
 图像测量软件：周长、面积、百分含量等几十种测量功能；
 输出方式：    数据表格方式输出，直方图输出，图像打印输出。
 专用金相软件包：
 晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）；
 非金属夹杂物测量、评级（其中包括硫化物、氧化物、硅酸盐等）；
 珠光体、铁素含量测量、评级；球墨铸铁石墨球化率测量评级；
 脱碳层、渗碳层测量，表面涂层厚度测量；
 铁素体、奥氏体型不锈钢中相-面积测量；
 高硅铝合金初晶硅与共晶硅分析；
 钛合金材料分析……等近200个 项目，适应大多数单位金相分析和检验的要求。

金相显微镜用于鉴别和分析 金属、合金材料和非金属材料的组织结构，广泛应用于工厂或实验室进行原材料检验；铸件质量鉴定或材料处理后的金相组织分析；以及对表面裂纹和喷涂等一些表面现象进行研究工作，是钢铁、有色金属材料、铸件、镀层的金相分析；地质学的岩相分析；以及工业领域对化合物与陶瓷等进行微观研究的有效手段，是金属学和材料学研究材料组织结构的仪器，也是科研教学领域得力助手。
   越来越多的研究已不满足常规的金相显微及照相方式，将显微成像输入微机，由微处理器对图像作 后期处理，是同步于当今世界在显微领域的新技术。

    4XC图像分析金相显微镜配置了高像素的数码摄影系统(或CCD摄像头)，具有多倍光学变焦，可以连续选择 放大倍率，并由计算机对图像进行 处理、编辑、保存和输出(如打印等)或进入多媒体系统及电子信箱。
   系统可以选配"定量金相图像分析计算机操作系统"(软件)，对金相图谱进行进行实时研究分析，如晶粒度测量评级；非金属夹杂物测量评级；珠光体、铁素体含量的测量评级；球墨铸铁石墨球化率测量评级；脱碳层、渗碳层测量，表面涂层厚度测量等的分析、统计及输出图文报告。
