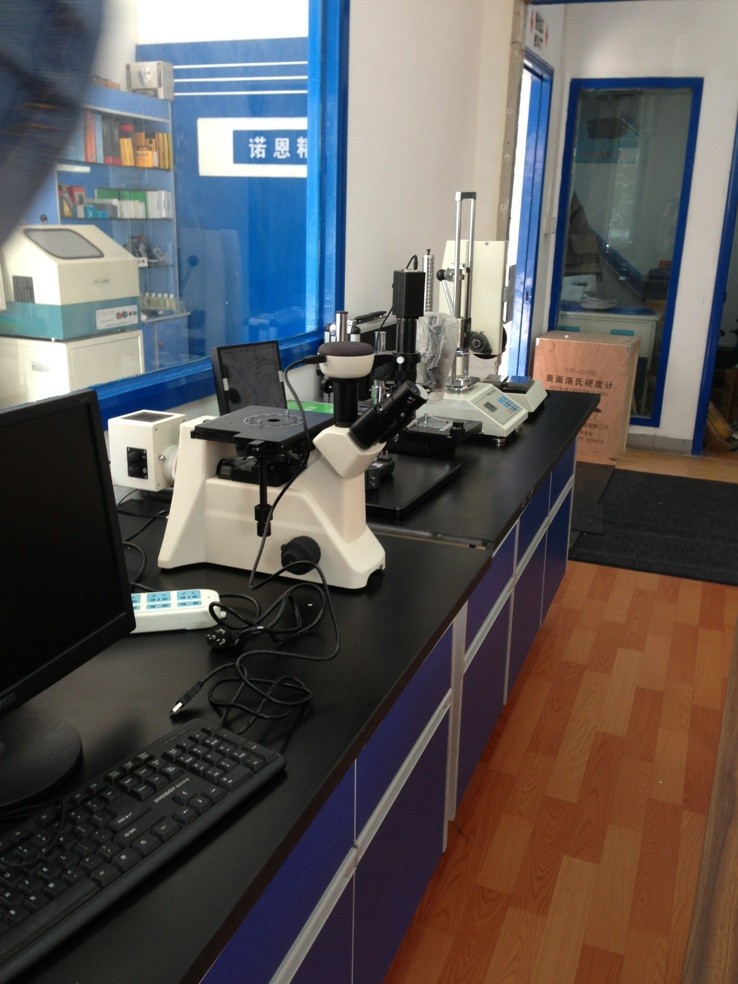

金相显微镜 4XC-MS/ 金相分析上海显微镜仪器

特点及用途：

金相显微镜用于鉴别和分析各种金属、合金材料和非金属材料的组织结构，广泛应用于工厂或实验室进行原材料检验；铸件质量鉴定或材料处理后的金相组织分析；以及对表面裂纹和喷涂等一些表面现象进行研究工作，是钢铁、有色金属材料、铸件、镀层的金相分析；地质学的岩相分析；以及工业领域对化合物与陶瓷等进行微观研究的有效手段，是金属学和材料学研究材料组织结构的必备仪器，也是科研教学领域得力助手。

    越来越多的研究已不满足常规的金相显微及照相方式，将显微成像输入微机，由微处理器对图像作各种后期处理，是同步于当今世界在显微领域的新技术。

◇仪器配置了800万像素的数码摄影系统，具有多倍光学变焦，可以拍摄符合标准的各种放大倍率的金相图谱，适合定标对比、评级及定倍打印；

◇配置高清晰度的图像捕捉卡，便于在显示器同步完成显微镜的调焦和即时采集显微图像；

◇可由计算机对图像进行各种处理、编辑、保存和输出(如打印等)或进入多媒体系统及电子信箱；

◇系统还配置了专业定量金相图像分析计算机操作系统，对采集的试样图谱进行进行实时测量、评级(符合国标及其他相关行业标准)、分析、统计及输出图文报告；

◇系统配置科学、操作简易，广泛应用于工矿、质量检验、科研及教学等企事业单位。

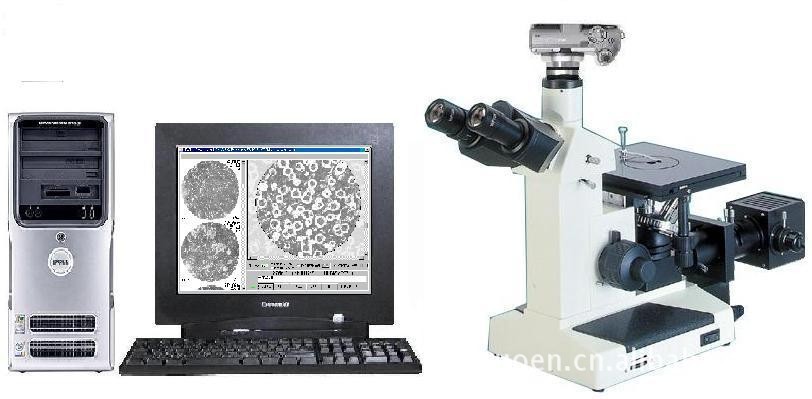

系统配置

1.金相显微镜：    三目倒置金相显微镜4XC

2.适配镜：       专用适配镜

3.图像系统：     摄像头或数码相机

4.图像处理系统： 图像捕捉卡(高分辨率图像实时采集卡二次开发软件包)

5.图像分析系统：  专业定量金相分析计算机操作系统(SRMAS软件)

6.电脑和打印机：  联想商用机及喷墨打印机(当前主流配置)

一．金相显微镜4XC

  三目倒置金相显微镜，可以用来观察材料表面的组织结构及形态，操作时试样观察表面向下，并与工作台面平行，因此与试样的高度和形状无关，适合较大的试样，并使操作比较方便。

◇具备大移动载物台和多种孔径的载物片，适合较大试样的操作；

◇外置式的同轴反射照明系统，便于调整光路、插入滤色片和更换灯泡；

◇升降调焦系统带有限位装置，可避免试样与物镜的磕碰，及大批量检测时不必重复调焦。

技术规格

1.结构：                      倒置式三目镜筒倾角30 °瞳距和屈光度可调  4物镜转换器

2.总放大倍率：            显微镜100×～1000×图像300×～3000×

3.分划目镜：                10×平场可变焦  格值0.1 mm

4.测微尺：                  格值0.01 mm/ 1 mm

5.双层机械载物台：     200×152 mm移动范围15×15 mm

6.调焦机构：               同轴粗微动  限位保护  升降范围30 mm微调0.002 mm

7.同轴反射照明系统：亮度可调卤素灯20W/6V带滤色片(黄,绿,蓝,磨砂)

8.物,目镜和放大倍率：标准配置(可以选配其他倍率物、目镜)
