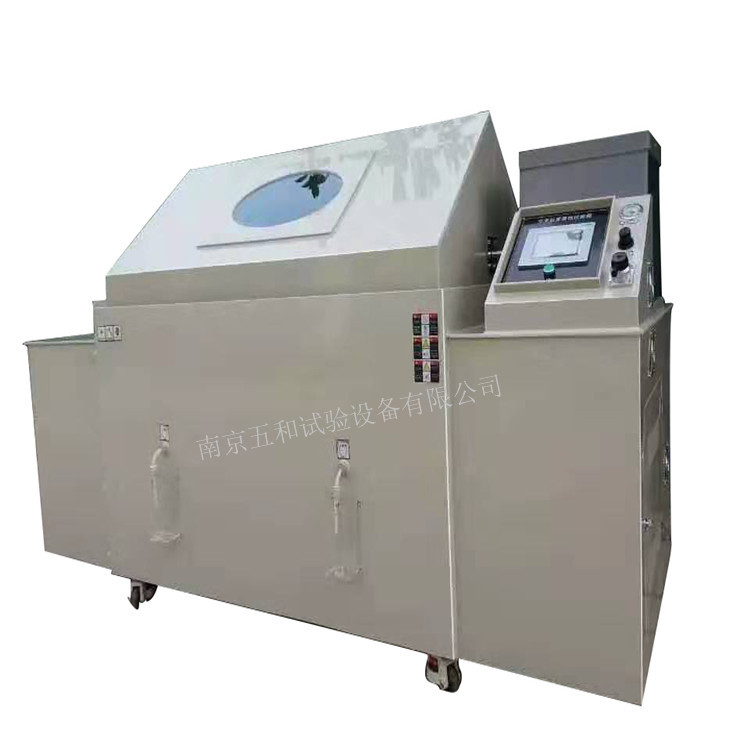

五和满足GB/T 2423.17循环盐雾腐蚀试验箱FJYWX-150型

五和交变盐雾腐蚀试验箱：保修壹年,终身维护,定期回访,听取客户建议,建立客户服务档案；

一、参 照 标 准

1、本交变盐雾腐蚀试验设备符合并适用我国颁布的专门用于电工电子产品盐雾试验的标准GB/T 2423.17—1993  GB/T2423.18--2000；

2、用于金属覆盖层的盐雾试验标准GB 6458、GB 6459、GB6460；

3、专门用于考核轻工产品电镀层的盐雾试验标准GB 5938、GB 5939、GB 5940；

4、主要适用于油漆层的盐雾试验标准GB 1771标准及国际上目前正在使用的有关盐雾腐蚀的其他标准。

二、设备主要技术规格及参数

  1、型号        工作室尺寸           外形尺寸       功率

  FJYWX-150    D450*W600*H400    D700*W1400*H1000    3.0kW

  FJYWX-250    D600*W900*H500    D850*W1800*H1150    4.0kW

  FJYWX-750    D750*W1100*H500   D1050*W1950*H1200   4.5kW

  FJYWX-010    D850*W1300*H600   D1150*W2300*H1350   7.0kW

  FJYWX-016   D850*W1600*H600   D1150*W2600*H1350    8.0kW

  FJYWX-020   D900*W2000*H600   D1200*W3100*H1400    10.5kW

 2、材料： 箱体外壳为PP，内胆PP板，箱盖进口透明PVC

 3、温度范围：  RT+10℃～+60℃

 4、湿度范围：85～98%R?H50～98%R?H

 5、饱和筒：RT+10℃～+70℃

 6、温度均匀度：≤±2℃

 7、温度波动度：±0.5℃

 8、湿度均匀度：±2 -3 % R?H

 9、盐雾沉降量：1.0-2.0ml/80cm2.h

10、盐雾液浓度：5±0.5%

11、湿度范围：≥95%RH

12、空气压力：0.2 – 0.4Mpa

13、喷雾压力：0.05～0.17 Mpa/cm2

14、喷雾方式：气动式，连续、间断喷雾可随意调节

15、试验时间：0—999 H、M、S可调

16、周期时间：0--99 H、M、S可调

17、样品架：满足15—30度倾斜

18、试验方法：中性盐雾试验，酸性盐雾试验，铜加速盐雾试验

19、使用环境温度：   10℃～ 35℃

20、使用环境湿度：≤85%；

21、电源要求：AC 220V、   380V三相五线制

三、结构设计简介

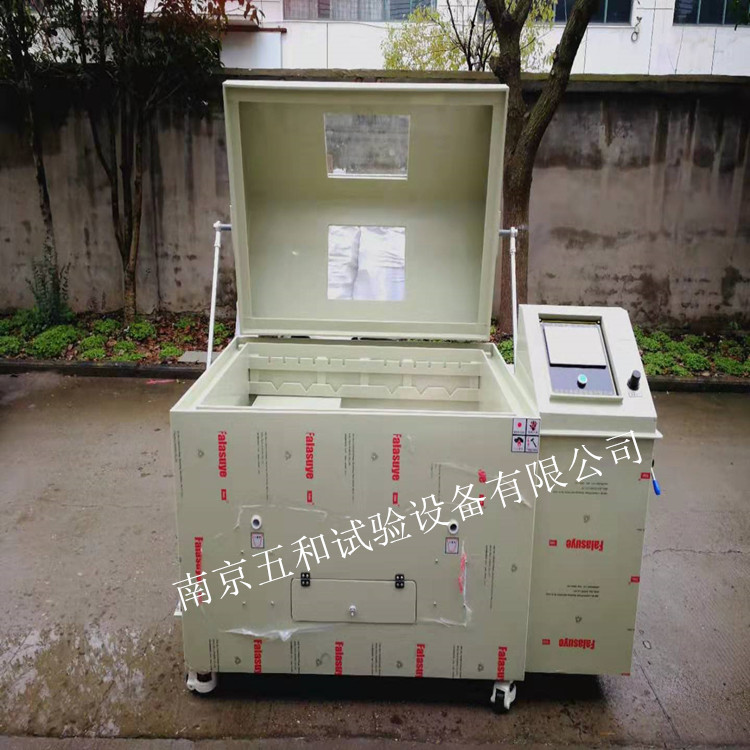

1、本交变盐雾腐蚀试验箱外形设计美观，结构合理，线条平滑、自然流畅。

2、箱体外壳材料选用进口PP塑料板材，外表光洁明亮无划痕，耐腐蚀、易清洗、无泄露。

3、内胆为PP塑料板材，较高耐温100度。

4、箱盖材料为台湾进口透明PP或PC板材，耐高温，同样耐腐蚀、易清洗、无泄露。

5、在试验过程中可以从外部清楚地观察到室内的试验状况而不影响试验结果。

6、并且箱盖设计成110度好的顶角，使试验过程中产生的冷凝水不会滴落到样品上影响试验结果。

7、箱盖与箱体采用水密封，防止盐雾外溢，从而影响试验结果和腐蚀室内其它设备，甚至可能对试验操作人员造成的伤害。

8、交变盐雾腐蚀试验箱设备的喷雾试验满足箱内温度35℃, 盐雾沉降量：1—2mL/80cm2 ?h,喷雾时箱体内外压力平衡；

9、空气饱和器温度范围为Rt+5℃--75℃,圆筒型全不锈钢制作,正常耐压0.4MPa,自动补水系统可连续喷雾不用补充纯净水。

10、潮湿试验满足箱内温度40℃,相对湿度93%±2 -3 % R?H,较后还可以做浸泡、烘干等试验，全自动转换,智能型仪表程序化控制。

11、超大的盐水箱安置在设备的右侧,方便添加盐水及对盐水箱的清洗。超大容量可以至少连续喷雾一周，并且随时可以清楚地观察盐水液位。

12、箱体加热为内胆水槽式加热方式，升温快，温湿度分布均匀。样品架按国家标准设计成上下两层按15度和30度倾斜，也可采用挂钩方式。

13、交变盐雾腐蚀试验箱设备控制系统设计于箱体右侧，操作简单,电控柜的后部安装一只排风扇,将工作中产生的热量散发到设备的外部。

四、加热及温度控制系统

 1、 采用U型合金高速加温电热管；

 2、 温湿度控制仪表采用触摸屏，全进口超大画面，操作简单，程式编辑容易，带R232通讯口；

 3、 准度：0.1℃(显示范围)；

 4、 解析度：±0.1℃；

 5、 感温传感器：PT100铂金电阻测温体；

 6、 控制方式：热平衡调温调湿方式；

 7、 温湿度控制采用P . I . D＋S.S.R系统同频道协调控制；

 8、 具有自动演算的功能，可将温湿度变化条件立即修正，使温湿度控制更为准确稳定；

 9、 控制器操作界面设中英文可供选择，实时运转曲线图可由屏幕显示；

10、 具有10组程式、每组100段、每段可循环999步骤的容量，每段时间设定较大值为99小时59分；

11、 资料及试验条件输入后，控制器具有荧屏锁定功能，避免人为触摸而停机；

12、 具有RS-232或RS-485通讯界面，可在电脑上设计程式，监视试验过程并执行自动开关机、打印曲线、数据等功能；

13、 控制器具有荧屏自动屏保功能，在长时间运行状态下更好的保护液晶屏（使寿命更长久）

14、 执行元器件：施耐德交流接触器，小型继电器，固态继电器

15、 试验箱超温、缺水保护，

16、 饱和器缺水保护；

17、 试验运行指示；

18、 试验结束指示；

五、设备使用条件

 1、 环境温度：5℃～＋28℃；

 2、 环境湿度：≤85%；

 3、 电源要求： AC220V380V

六、备品备件及技术资料

 1. 提供质保期内为确保该设备、稳定、可靠运行所的备品备件（易损件）。

 2. 提供操作使用说明书、随机主要配套件的说明书、结构总图、装箱清单、备件明细表、电气原理图及结构示意图,以及买方正确使用和维修

该设备而要求卖方提供的其它有关资料。

 3. 附件：

 1）内装品：喷雾塔、置物架、置物棒、标准量筒、收集器、玻璃喷嘴、除雾系统

 2）附件：试药*化钠（Nacl）1瓶（含PH试纸）、量杯1只、水桶1只、连接气管1根、塞子2只

执行标准

    参照GB/T2423.17-93、GB/T2423.18—2000、GB/T10587-2006、GB/T6461-2002、GB10125-1997、GJB150.11-86、 GB 6458、GB 6459、

GB6460、GB 5938、GB 5939、GB 5940、GB 1771；

验收标准：GB 5170
