电镀废水明渠流量计选型

   超声波明渠流量计与量水堰槽配合使用，测量明渠内水的流量。主要用于测量污水厂、企事业单位的污水排放口、城市下水道的流量及灌渠等。超声波明渠流量计采用超声波穿过空气，以非接触的方法测量。因此在粘污、腐蚀性液体情况下，比其他形式的仪表，具有更高的可靠性。

二、原理说明

     本系列仪表直接测量的物理量是液位。用于明渠测流量时，在明渠上安装量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低。仪表测量量水堰槽内的水位，再按相应量水堰槽的水位—流量关系推算出流量。

1、 超声波测液位原理

   发射超声换能器发射出的超声脉冲，通过传播媒质传播到被测液面，经反射后再通过传声媒质返回到接收换能器，测出超声脉冲从发射到接收在传声媒质中传播的时间。再根据传声媒质中的声速，就可以算得从换能器到液面的距离。从而确定液位。

2、 量水堰槽的测流量原理

    流通顺畅的明渠内流量越大，液位越高；流量越小，液位越低（如图2.1）。通过测量水位可以推算出流量。

三、超声波明渠流量计技术指标

1. 流量量程：0.1升/秒～10米３/秒(由配用量水堰槽的规格决定)

2. 流量不确定度：1-3%

3. 超声波测距：2米

4. 探头盲区：0.4米(从探头的法兰盘起，0.4米内不能用于测量)

5. 测距误差：＜0.4%  或±3毫米（在1米量程内）

6. 水位分辨力：1毫米

7. 仪器防护：探头为可防水式不可以浸水；仪器为防尘式

8. 交流或直流供电： 交流：220V 50HZ  2W；其他方式选购

环境温度 显示仪表：-20～+60℃；

探 头：-20～+80℃

防护等级 显示仪表ip65，探头ip68

通 信 可选485，232通信(modbus)

安装探头 根据量程和探头的选型

探头电缆 无

备注：本系列超声波探头还可以根据客户需求定制：耐高压、耐高温、小口径、小盲区等特规探头。

产品优势

电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠的器件，完全可以跟世界同类型仪表相比。
的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能。
拥有的声波智能技术，使仪表的精度大大提高，液位精度达到0.3%，能够抗多种干扰波。
本仪表是一种非接触式仪表，不跟液体直接接触，因此故障率低。仪表提供多种安装方式，用户完全可以通过本手册进行仪表标定。仪表的所有输入、输出线均具有防雷、防短路的保护功能。

三、应用范围

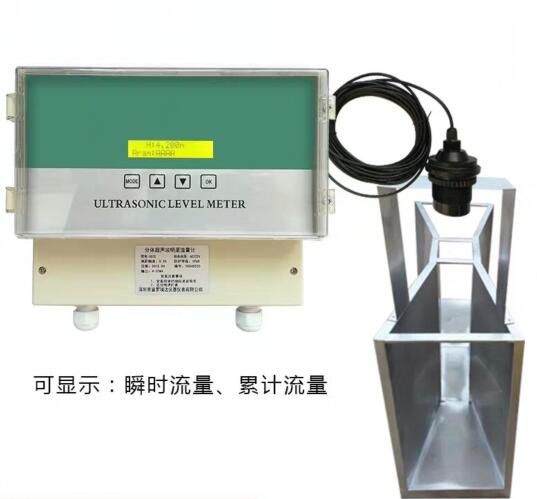

分体式超声波明渠流量计跟巴歇尔槽、三角堰、矩形堰配合测量渠道内的水流量，适用于液体的测量，主要用于在测量污水厂、企事业单位的污水排放口、城市下水道的流量及农田水利上灌渠等。

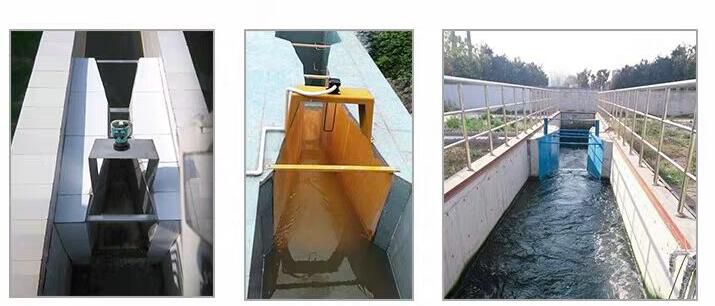

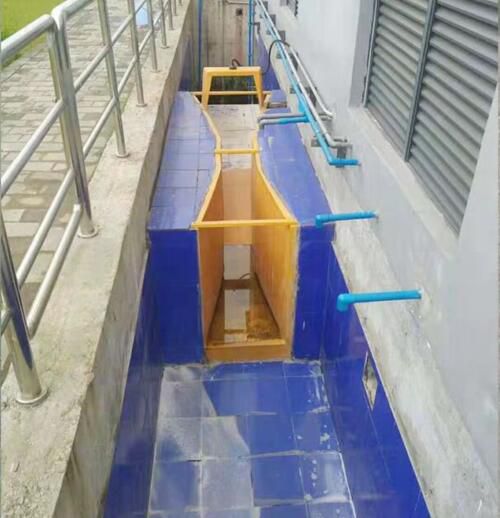

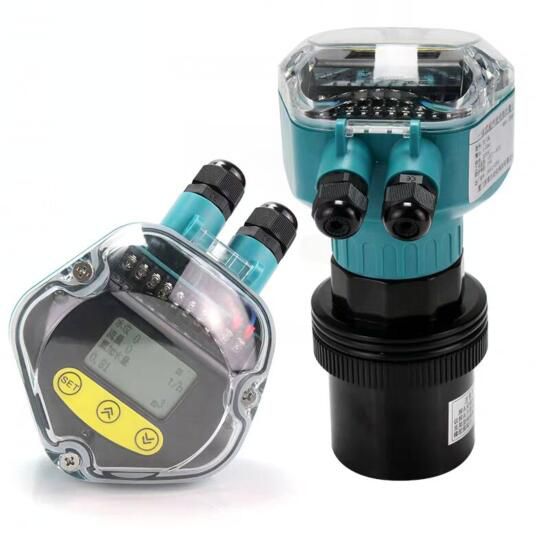

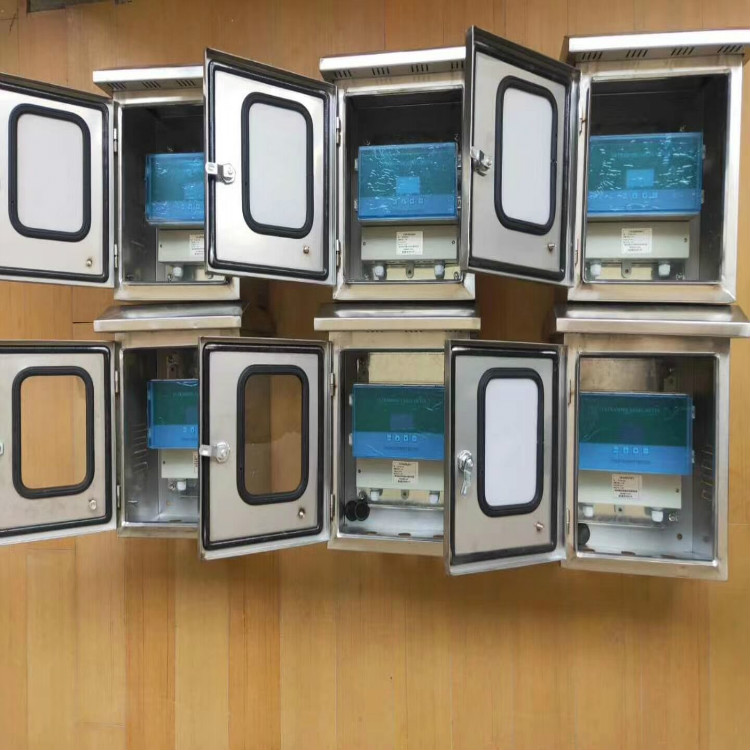

产品的安装探头图


选型需要知道的参数
1.介质的种类：清水、河水、污水、化工废水等；
2.供电电源是多少：24VDC还是220VAC。
3.结构：分体还是一体；
4.是否需要防腐、防爆；
