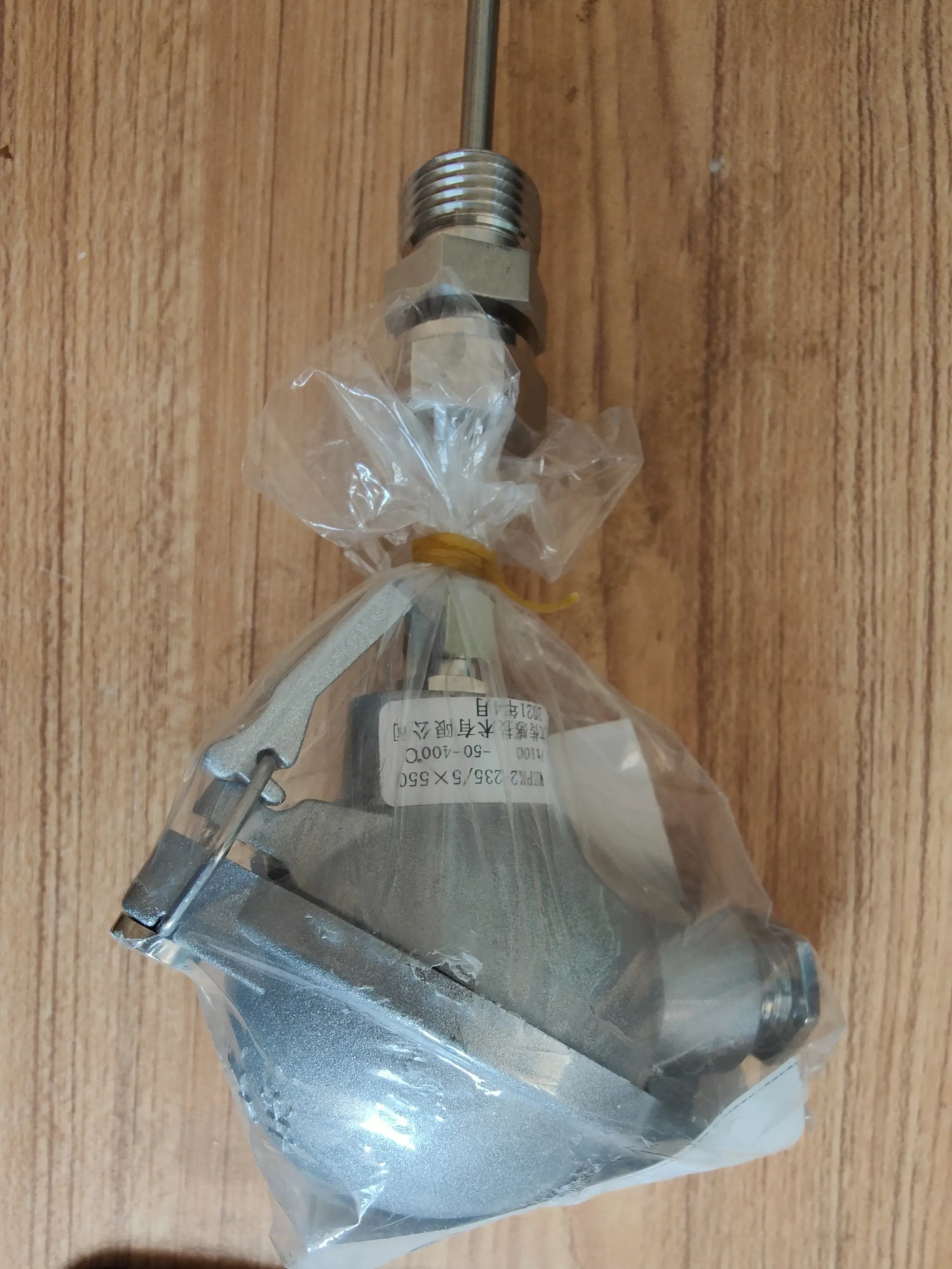

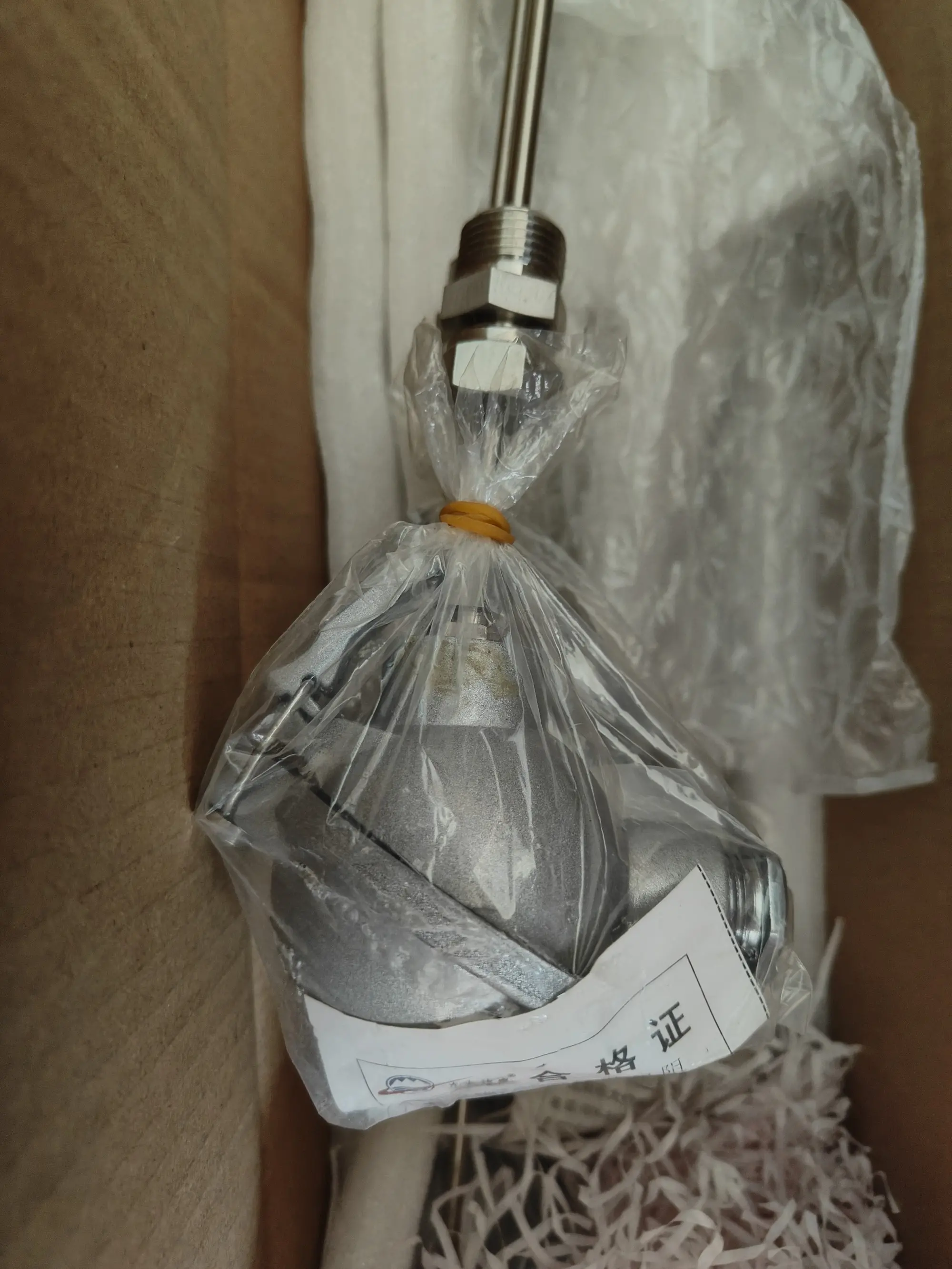

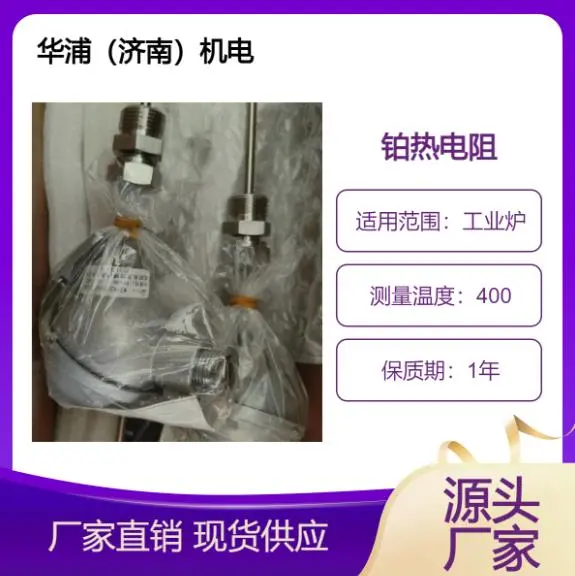

工业上常用热电偶超敏感温度传感器热处理备件

热电偶工作原理:

两种不同成份的导体(称为热电偶丝材或热电极)两端接合成回路，当接合点的温度不在回路中就

会产生电动势，这种现象称为热电效应，而这种电动势称为热电势，热电偶就是利用这种原理进行温度测

量的，其中，直接用作测量介质温度的一端叫做工作端(也称为测量端)，另一端叫做冷端(也称为补偿

端);冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。

热电偶实际上是一种能量转换器，它将热能转换为电能，用所产生的热电势测量温度，对于热电偶的热电

势，应注意如下几个问题:

(1)热电偶的热电势是热电偶两端温度函数的差，而不是热电偶两端温度差的函数;

(2)热电偶所产生的热电势的大小，当热电偶的材料是均匀时，与热电偶的长度和直径无关，只与热电

偶材料的成份和两端的温差有关;

(3)当热电偶的两个热电偶丝材料成份确定后，热电偶热电势的大小，只与热电偶的温度差有关;若热

电偶冷端的温度保持一定，这进热电偶的热电势仅是工作端温度的单值函数。

热电偶的基本构造:

工业测温用的热电偶，其基本构造包括热电偶丝材、绝缘管、保护管和接线盒等。
