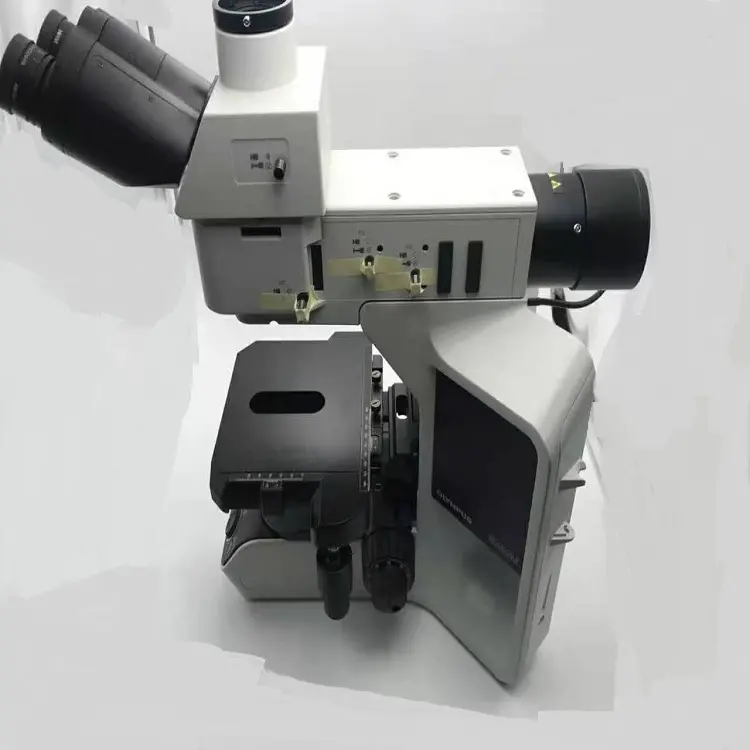

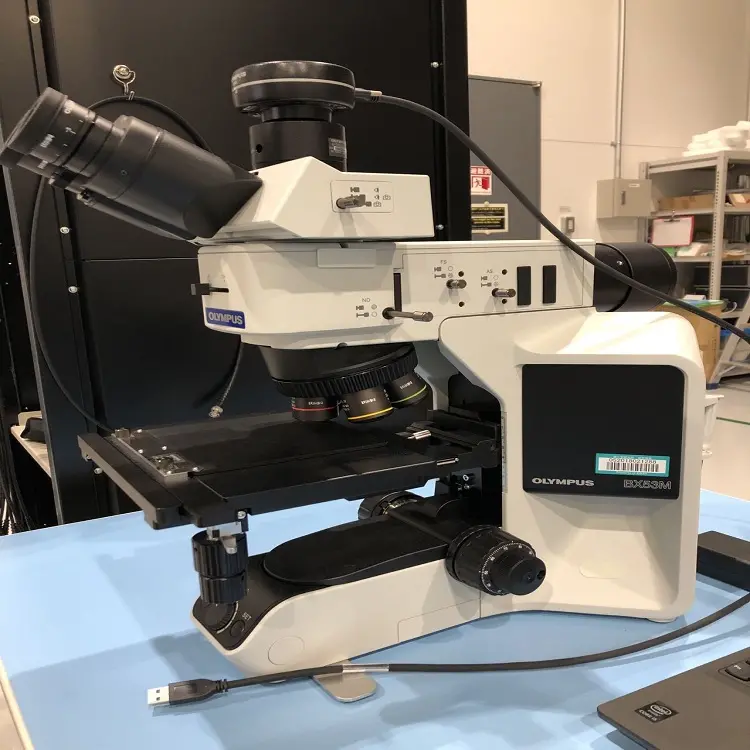

BX53M金相显微镜-OLYMPUS     为工业和材料学应用而设计   奥林巴斯金相显微镜BX53M系列采用了模块化设计，为广泛的材料学和工业应用提供了多样化的解决方案。BX3M增强了与奥林巴斯Stream软件的集成性，从而为常规显微镜检查和数码成像用户提供了从观察到报告创建的无缝工作流程。 的显微观察 便捷的显微操作用户友好性· 让传统技术易于操作：简单的照明器· 直观的显微镜控制：视场光阑和孔径光阑的简单设置· 快速找到焦点：对焦刻度标尺· 一致的照明：智能光强管理· 方便而人性化的操作· 可恢复显微镜设置：编码硬件· 基本测量功能功能性· 让未见变为可见：MIX观察· 创建超景深图像：EFI· 轻松移动载物台即可进行全景拍摄：即时MIA· 捕捉高光和暗调区域的细节：HDR· 可调整满足观察和分析的偏好要求· 容纳各类样品光学元件· 的光学性能：波像差控制· 稳定的色温和高强度白光LED照明· 支持测量：自动校准· 无缝拼接：图像阴影校正全面可定制性· 可满足用户要求的各种配置· 模块化设计，构建自己的系统直观的显微镜控制显微检查任务常常需要用很长的时间来调节显微镜设置、获取图像，以及进行必要的测量，从而得到令人满意的报告。用户有时需要投入时间和金钱去完成的显微镜培训，或只了解了显微镜全部功能的很小部分就开展工作。奥林巴斯工业显微镜BX53M通过其优良的设计和便捷的控制功能，简化了复杂的显微检查任务。用户不需要长时间的培训即可掌握显微镜的大多数功能。BX53M方便而舒适的操作还改善了图像的再现性，大程度减少了人为错误。舒适且便于使用让传统技术易于操作：简单的照明器照明器的设计大程度减少了显微镜操作过程中所必须的复杂操作。 照明器前端的旋钮使用户能够轻松地改变观察方法。操作者可以在反射光显微镜检查时快速切换常用的观察方法，比如从明场观察到暗场观察，到偏光观察，以随时改变不同类型的分析。可以旋转检偏镜来实现简单偏光观察的调节。操作者能够在经常使用的观察方法之间快速切换（AlSi的抛光态样品） 直观的显微镜控制：视场光阑和孔径光阑的简单设置使用正确的孔径光阑和视场光阑设置能够获得良好的图像对比度，还可以充分利用物镜的数值孔径。指示标志可引导用户根据观察方法和所用物镜进行正确的设置。快速找到焦点：对焦刻度标尺机架上的对焦刻度标尺可以让操作者快速锁定焦点。操作者不用通过目镜查看样品就可以大致地对准焦点，从而在检查具有不同高度的样品时节省了时间。一致的照明：智能光强管理在初始设定时，可以调节照明强度，使其与编码照明器和/或编码物镜转换器的特定硬件配置匹配。传统的光强 传统显微镜中，提高了放大倍率，以及使用需要更多光线的观察方法后，图像会变得更暗。智能光强管理改变放大倍率或观察方法时，显微镜自动调节光强到正确值。方便而人性化的操作人性化设计对所有用户都至关重要。无论是单机显微镜用户，还是集成了奥林巴斯Stream图像分析软件的显微镜系统用户，都能得益于可以清晰显示显微镜编码型硬件位置的人性化操作设计的手动控制器。简单的手动开关让用户能够专注于样品和检查工作本身。  用于旋转电动物镜转换器的手动开关      手动控制器                    曝光按钮可恢复显微镜设置：编码硬件BX53M采用了新的编码功能，将显微镜的硬件设置与奥林巴斯Stream图像分析软件整合在一起。观察方法、照明强度和物镜位置全都记录在软件和/或手动控制器里。编码功能可实现显微镜设置与每幅图像一起自动保存，从而可轻松完成此后的还原设置，以及为报表提供文档记录。既节省了操作者的时间，又大程度地减小了使用不正确设置的概率。当前的观察设置总是清晰地显示在手动控制器和软件上。操作步骤操作者A操作者B不同的操作者使用不同的设置易于验证正确的设置使观察设置保持同步操作者不同，但设置相同 针对各种检查和分析任务的功能BX53M保留了常规显微镜检查的传统衬度对比法，比如明场、暗场、偏光和微分干涉。随着新材料的发展，现在可以使用先进的显微镜检查技术来进行更好的和更可靠的检查，从而解决了以往很多使用传统衬度对比法检查时遇到的缺陷检测方面的困难。新的照明技术和奥林巴斯Stream图像分析软件内的图像获取选项为用户提供了评估样品、文档记录的更多选择。BX3M还可用于比传统型号更大、更重、更特殊的样品。 MIX观察：让未见变为可见BX3M的MIX观察技术组合了明场和暗场照明方法。MIX照明滑块中的LED光源，以定向暗场光线照射样品。这种方式类似于传统暗场照明，但又可为LED的不同角度光线照射提供四分象限选择功能。这种定向暗场与明场、荧光、或偏光的组合称为MIX照明，有助于突出显示缺陷和区分隆起与凹陷表面。传统的明场将光线直接照射在样品上，暗场则使光线沿物镜的周围从侧面照射样品，突出显示了划痕和缺陷。先进的MIX观察是通过一个环形LED光源来形成明场、荧光或偏光与定向暗场的组合。可以调节LED光源，选择从哪个方向进行照明。该方法可在传统方法无法观察的表面上获得*的对比度并可突出表面特征。即时MIA：轻松移动载物台即可进行全景拍摄现在不需要电动载物台，仅仅移动手动载物台上XY旋钮即可方便而快捷地拼接图像。奥林巴斯Stream软件采用图案识别技术来生成全景图像，为用户提供了比单一画面更广阔的视野。一枚硬币的即时MIA图像。EFI：创建超景深图像奥林巴斯Stream软件的景深扩展成像（EFI）功能能够获取高度超过物镜焦深的样品图像，把通过不同焦面的图像叠加在一起，创建出一幅超景深图像。可以使用手动或电动Z轴机构来执行EFI，并可创建一幅高度图，以轻松地识别样品结构。也可以用Stream桌面版在离线时创建EFI图像。HDR：捕捉高光和暗调区域的细节高动态范围（HDR）使用了先进的图像处理技术，能够针对一幅图像内的亮度差异进行调节，从而减少了眩光。HDR改善了数字图像的视觉效果，从而为用户制作报告时提供完美的图像。借助HDR功能，清晰呈现出高光和暗调区域的细节（样品：燃油喷射器）借助HDR功能，增强了对比度（样品：镁切片）先进的测量常规或基础测量功能通过奥林巴斯Stream软件可以实现多种测量功能，从而使用户可以很轻松地从图像中获取有用的数据。在质量控制和检查时常常需要对图像进行测量。所有级别的奥林巴斯Stream *软件都包括了交互式的测量功能，比如距离、角度、矩形、圆、椭圆和多边形。所有测量结果都与图像文件一起保存，用于今后的文件检索。计数和测量目标探测和尺寸分布测量，是数码图像中重要的应用。Stream软件使用阈值分割方法进行目标探测，能够可靠地从背景中分离目标（比如颗粒、划痕）。材料解决方案奥林巴斯Stream软件提供了基于工作流程的直观界面，可用于复杂的图像分析。点击按钮即可快速、好的地执行复杂的图像分析任务，并且符合常用的工业标准。由于明显减少了重复任务的处理时间，材料学家们可以专注于分析和研究。还能够在任何时候方便地添加用于夹杂物和标准评级图对比的模块化插件。3D测量使用外部电动对焦机构时，可以快速获取EFI图像，并以3D视图显示。获取的高度数据可用于剖面上的3D测量，或通过单视图进行3D测量。  3D表面视图（粗糙度试验样品）            单视图和3D剖面测量容纳各类样品可以容纳更多的样品类型和尺寸新型150×100mm载物台在X方向上提供了比以前的型号更大的行程。再加上其载物台板的平板式设计，可以轻松地将大样品，或多个样品放置在载物台上。载物台板上开有小孔，可用于固定样品架。更大的载物台为用户提供了灵活性，使他们能够在一台显微镜上检查更多的样品，从而节省了宝贵的实验室空间。可调节扭力的载物台方便了高倍下窄视野的微调定位。样品高度和重量的高适应性BX53MRF-S使用选配的模块组件可以将高105mm的样品放置在载物台上。由于改进了调焦机构，显微镜可以容纳重6kg的总重量（样品+载物台）。这就意味着BX3M可以检查更大、更重的样品，从而减少了实验室内所需的显微镜数量。通过战略性地将用于6英寸晶圆的旋转托架放置在偏离中心的位置，在100mm行程范围内移动时，用户仅旋转晶圆托架即可观察整个晶圆表面。优化了载物台的扭力调节，以便于使用，舒适的手柄使用户更易于找到样品的感兴趣区域。样品尺寸大小的灵活性BXFM如果样品太大，难以放置在常规显微镜载物台上，则可以把用于反射光显微镜观察的核心光学部件组装到一个模块化的系统里。这种模块化系统，就是BXFM，它可以通过一个支撑杆安装在更大的支架上，或使用安装托架安装在另一台仪器上。这就使用户能够充分利用奥林巴斯优异的光学元件的优势，其样品在尺寸或形状上都很*。兼容ESD：保护电子装置，防止受到静电放电的影响BX3M具有ESD静电消除能力，防止电子装置受到由人为或环境因素而导致的静电的影响。悠久历史的光学技术奥林巴斯公司拥有高品质光学仪器研发的悠久历史，创造了多项光学质量的记录，保证了显微镜优异的测量精度。的光学性能：波像差控制使用显微镜进行研究或系统集成时，所有物镜的光学性能必须标准化。奥林巴斯的UIS2物镜提供了波像差控制，大程度减小了会降低分辨率的像差，从而获得的数值孔径（NA）和工作距离（WD）性能指标。稳定的色温和高强度白光LED照明BX3M为反射光和透射光照明提供了高强度的白光LED光源。无论强度是多少，LED都保持着一致的色温。LED提供了高效而长寿命的照明，是材料学检测应用的理想工具。 通过卤素灯获得的高光强和低光强        通过LED获得的高光强和低光强支持精密测量：自动校准类似于数码显微镜，使用奥林巴斯Stream软件时也能够实施自动校准。自动校准消除了校准过程中的人为变化因素，能够获得更可靠的测量结果。自动校准的算法采用多个测量点的平均值来自动计算正确的校准量。这就大程度减小了不同操作者产生的差异，保持了一致的性，提高了定期验证的可靠性。无缝拼接：图像阴影校正可以用奥林巴斯Stream软件完成阴影校正，以补偿图像角落四周的阴影。使用光强阈值设置时，阴影校正提供了更好的分析。使用MIA拼接图像时，可以获得更均匀的全景图像。1 x 3 MIA图像 (示例:薄膜滤色片上的残留)左侧图片：图像拼接时，原始图像拼接处有阴影 右侧图片：阴影校正后，整个视野照明均匀应用反射光显微镜检查涵盖的应用和行业非常广泛，下面仅选择了使用不同观察方法效果的部分示例。暗场观察暗场能够观察标本上的散射或衍射光。任何不平整的部位都会反射这种光，而平整的部位则显得很暗，缺陷部位就会清晰地显示出来。用户甚至可以识别出极细微的划痕，或小到8nm级别的缺陷 – 比光学显微镜的分辨能力还要小。暗场是检测标本上细微划痕或缺陷，以及镜面标本（包括晶圆）的理想工具。表面贴装基板：DF微分干涉观察微分干涉是一种显微镜观察技术，这种技术把明场观察所不能检测到的标本高度差，变为浮雕状或三维图像，改善了图像衬度。该技术使用了偏光，并有三种专门定制设计的棱镜可以选择。它是检查具有极细微高度差的标本的理想工具，包括金相组织、矿石、磁头、硬盘介质和抛光晶圆表面。球墨铸铁检测：DIC偏光观察这种显微镜观察技术使用了由一套滤色片（检偏镜和起偏镜）产生的偏光。标本的特性直接影响显微镜反射光的强度。这种技术适用于金相组织（比如球墨铸铁上石墨生长的形态）、矿石、LCD和半导体材料。绢云母：POL荧光该技术用于通过滤色片激发块照明，使标本能够发出荧光（发出不同波长的光），特定的激发块可用于特定的应用。它适合于检查半导体晶圆上的异物、光阻残留物，以及通过荧光染料检测裂缝。可以选配复消色差集光镜系统的灯箱，以补偿从可见光到近红外光的色差。半导体晶圆上的颗粒异物：FL红外光IR观察是非破坏性地检查可以透过红外光的硅材料或玻璃材料构成的电子元器件内部的方法。电极切片：IR透射光观察对于透明样品，比如LCD、塑料和玻璃材料，可以使用各种聚光镜进行透射光观察。组建一个光学系统，实现透射光明场和偏光进行样品检查非常方便。*系统化模块化的设计能够实现多种配置，以满足用户的各种要求。用于材料学的配置BX53M反射和反射/透射观察BX53M IR观察BX3M系列有两种显微镜机架，一种仅用于反射光，一种用于反射光和透射光组合。两种机架都可配置手动、编码或电动部件，并且都配备有ESD防静电功能。 BX53MRF-S配置图例         BX53MTRF-S配置图例BX53M IR观察BX3M系列有两种显微镜机架，一种仅用于反射光，一种用于反射光和透射光组合。两种机架都可配置手动、编码或电动部件，并且都配备有ESD防静电功能。IR物镜可用于透过硅材料成像，进行半导体检查和测量。配备了5倍到100倍红外（IR）物镜，提供了从可见光波长到近红外的像差校正。对于高放大倍率的物镜，配备了LCPLN-IR系列带校正环的物镜，校正由样品厚度导致的像差。使用一个物镜即可获取清晰的图像。物镜放大倍率NAW.D.(mm)盖玻片厚度（mm）硅厚度（mm）分辨率*1(μm)LMPLN-IR5X10X0.10.323180-0.170-0.17——6.71*32.24*3LCPLN-IR*220X50X100X0.450.650.858.34.51.20-1.20-1.20-0.70-1.01.49*31.03*30.79*3*1 孔径光阑全开时计算的分辨率*2 高到FN22，不适用于FN26.5*3 使用1100nm波长  IR物镜           无校正环    有校正环BX53M偏光观察BX53M偏光显微镜具有鲜明的偏光成像，是地质学家的理想之选。比如矿物鉴定、晶体光学特性的分析和岩石薄片的鉴定等各种研究，都得益于稳定的显微镜系统性和精密的光学系统。 BX53M正像镜检偏光配置     BX53M锥光镜检偏光配置用于锥光镜检和正像镜检的勃氏镜采用U-CPA锥光观察附件使锥光镜检和正像镜检之间的切换简单而快捷。可以清晰地对焦后焦平面的干涉图样。勃氏镜的视场光阑使其能够始终获取锐利而清晰的锥光图像。偏光附件无应力光学元件UPLFLN-P无应力物镜得益于奥林巴斯的设计和制造技术，将内部应力降到了低。这就意味着更高的EF值，从而可以得到的图像反差。UPLFLN-P无应力物镜UPLFLN-P系列物镜W.D.UPLFLN 4XP0.1317.0 mmUPLFLN 10XP0.310.0 mmUPLFLN 20XP0.52.1 mmUPLFLN 40XP0.750.51 mmUPLFLN 100XOP1.30.2 mmPLN-P物镜NAW.D.PLN 4XP18.5 mmACHN-P系列ACHN 10X 0.256.0 mmACHN 20XP0.403.0 mmACHN 40XP0.650.45 mmACHN 100XOP1.250.13 mm种类丰富的补色器和波长板提供了六种不同的补色器，用于测量岩石和矿物薄片的双折射。测量光程差水平范围从0到20λ。针对更方便的测量和高图像反差，可以使用Berek和Senarmont补色器，它们能在整个视场内改变光程差级别。补色器的测量范围补色器测量范围应用厚Berek补色器（U-CTB）0-11000 nm(20_)高光程差级别的测量（R*>3λ），（晶体、高分子、纤维等）Berek补色器（U-CBE）0-1640 nm(3_)光程差级别的测量（晶体、高分子、活体生物等）Senarmont补色器（U-CSE）0-546 nm(1_)光程差级别的测量（晶体、活体生物等）图像对比度的增强（活体生物等）Brace-Koehler补色器1/10λ（U- CBR1）0-55 nm(1/10_)低光程差级别的测量（活体生物等）Brace-Koehler补色器1/30λ（U- CBE2）0-20 nm(1/30_)石英楔（U-CWE2）500-2200 nm(4_)光程差级别的近似测量（晶体、高分子等）* R=光程差水平对于大多数测量，建议补色器（除U-CWE2以外）与干涉滤色片45-IF546组合使用。BXFM系统BXFM适合于特殊应用，或整合进其它仪器中。模块化结构，再加上各种特殊的小型照明器和固定装置，使其可以直接用于*的环境和配置。模块化设计，构建自己的系统显微镜机架两种显微镜机架可用于反射光；一种还具有透射光观察能力。配备了一个适配器，以抬升照明器，适应更高的样品。■: 可用于 反射光透射光样品高度1BX53MRF-S■0-65 mm2BX53MTRF-S0-35 mm1, 3BX53MRF-S + BX3M-ARMAD40-105 mm2, 3BX53MTRF-S + BX3M-ARMAD40-75 mm 支架两种显微镜机架可用于反射光；一种还具有透射光观察能力。配备了一个适配器，以抬升照明器，适应更高的样品。显微镜检查时如果样品不适合放在载物台上，可以在更大的支架上或其它设备上安装照明器和光学元件。BXFM + BX53M照明器配置1BXFM调焦机构/可安装于φ32mm的支柱BX3M-ILH照明器托架3BXFM-ILHSPUBXFM用减振弹簧5U-ST底座6SZ-STL大底座BXFM + U-KMAS照明器配置4BXFM-ILHSU-KMAS托架镜筒使用目镜进行显微镜成像，或通过相机观察时，请根据观察过程中的成像类型和操作者的观察姿势选择镜筒。FN类型角度类型图像屈光度调节装置数U-BI30-222双目固定式倒像1U-TBI-3倾斜式U-TR30-2三目U-TR30IRIR用三目2U-ETR-4正像U-TTR-27U-SWTR-326.58U-SWETTR-59U-TLU单口镜筒10U-TLUIRIR用单口镜筒 照明器照明器根据选择的观察方法将光线投射到样品上。软件与编码照明器配套使用，可以读出分光镜组件的位置，并自动识别观察方法。编码功能光源BFDFDICPOLIRFL混合AS/FSBX3M-RLAS-S3个固定式分光镜组件位置LED-内置■■2BX3M-URAS-S4个可换装的分光镜组件位置LED卤素灯■汞灯/光导3BX3M-RLA-SLEDBX3M-KMA-SLED-内置5BX3-ARM透射光观察镜臂6U-KMASLED■卤素灯 光源用于样品照明的光源和电源，请根据观察方法选择合适的光源。标准LED光源配置1BX3M-LEDR用于反射光的LED灯箱U-RCV使用BX3M-URAS-S，DF观察时必须的DF转换接口，BF观察则视情况所需BX3M-PSLED用于LED灯箱的电源，需要BXFM系统BX3M-LEDT用于透射光的LED灯箱荧光光源配置5U-LLGAD光导适配器6, 7U-LLG150 (300)光导，长度：1.5米（3米）U-HGLGPS用于荧光的光源9, 10U-LH100HG(HGAPO)用于荧光的汞灯灯用于100W汞灯的电源卤素灯和卤素IR光源配置12U-LH100L-3卤素灯灯用卤素灯灯卤素灯灯箱的延长线，电缆长度1.7米（必要时需要延长线）15, 16TH4-100 (200)用于100W卤素灯的100V（200V）电源17TH4-HS卤素灯光强调节开关（不用光强调节开关，也可以使用TH4-100（200）进行光强调节）物镜转换器物镜和滑块的附件。选择所需的物镜数量和类型；以及是否带滑块附件。■:可用于孔数MIXESD对中孔数U-P4RE手动44U-5RE-253U-5RES-ESD编码■4U-D6RE65U-D6RE-ESD-26U-P6RE2U-D7RE78U-D6RES9U-D7RESU-D5BDREMC电动11U-5BDRE12U-D5BDRE13U-P5BDRE2U-D6BDRE15U-D5BDRES-ESD16U-D6BDRES-S17U-D6REMC18U-D6BDREMC 滑块选择DIC滑块来补充常规的明场观察。采用DIC滑块后，在获取有关样品的形貌信息时，可以选择高对比度型或高分辨率型。MIX组合式照明使用起来非常灵活，它在暗场光路中提供了分区的LED光源。类型棱镜裂距大小适用的物镜U-DICR标准中MPLFLN, MPLAPON,LMPLFLN, and LCPLFLN-LCDU-DICRH高分辨率小MPLFLN, MPLAPONU-DICRHC高对比度大LMPLFLN and LCPLFLN-LCD用于MIX组合式观察的MIX滑块类型U-MIXRMIX滑块MPLFLN-BD, LMPLFLN-BD, MPLN-BD控制盒与手动控制器控制盒用于组合使用显微镜硬件与PC，手动控制器用于硬件状态显示与控制BX3M-CB（CBFM）配置BX3M-CB用于BX53M系统的控制盒BX3M-CBFM用于BXFM系统的控制盒BX3M-HSMIX观察控制，编码硬件的指示灯，软件（Stream）的可编程功能按钮BX3M-HSRE电动物镜转换器旋转U-HSEXP相机的快门操作U-CBS配置6U-CBSBXFM配置中用于编码功能的控制盒电缆–U-MIXRCBL (ECBL)U-MIXR电缆，电缆长度：0.5米（2.9米）–BX3M-RMCBL (ECBL)电动物镜转换器电缆，电缆长度：0.2米（2.9米）载物台用于放置样品的载物台和载物台板。根据样品形状和尺寸进行选择。150mm×100mm载物台配置U-SIC64150 mm×100 mm平板载物台U-SHG (T)改善操作手感的硅胶手柄套薄型（厚型）U-SP64用于U-SIC64的载物台板U-WHP64用于U-SIC64的晶圆板BH2-WHR43用于4-3英寸的晶圆托架BH2-WHR54用于5-4英寸的晶圆托架BH2-WHR65用于6-5英寸的晶圆托架U-SPG64用于U-SIC64的玻璃板100 mm×100 mm载物台配置9, 10U-SIC4R (L) 2100mm×105mm右手（左手）操作载物台U-MSSP4用于U-SIC4R（L）2的载物台板12U-WHP2用于U-SIC4R（L）2的晶圆板U-MSSPG52mm×76mm载物台配置14, 15 U-SVR (L) M52mm×76mm右手（左手）操作载物台16U-MSSP用于U-SVR（/L）M的载物台板17, 18U-HR (L) D-4用于右侧（左侧）开口的薄玻片夹19, 20U-HR (L) DT-4用于右侧（左侧）开口的厚玻片夹，在难以抬起标本时，用于将玻片按在载物台顶部表面其它21U-SRG旋转载物台22U-SRP偏光旋转载物台，可以从任意位置以45度锁定23U-FMP用于U-SRP/U-SRG的移动标本夹，移动范围：30mmx30mm24U-SP固定式平板相机适配器用于照相观察的适配器。可从要求的视野和放大倍率中选择。使用以下公式可以计算实际的观察范围：实际视野（对角线mm）= 视野（视场数）÷物镜放大倍率。放大倍率对中调节（mm）CCD图像范围（视场数）（mm）2/3 in.1/1.8 in.1/2 in.带U-CMAD3-2的U-TV1X-210.78.88U-TV1XCø210.7U-TV0.63XC0.63171412.7U-TV0.5XC-321.417.616U-TV0.35XC-20.3522U-TV0.25XC0.25 目镜用于直接观察显微镜的目镜。根据所需的视野进行选择。■:可用于FN(mm)屈光度调节装置内置十字丝WHN10X2WHN10X-H3CROSS   WHN10XSWH10X-HCROSS   SWH10X滤色片光学滤色片可以将照射到样品的光线进行各种类型的转换。根据观察需要选择合适的滤色片。BF, DF, FL1,   2, 3U-25ND50,   25, 6中性密度滤色片，透过率50％，25％，6％4  U-25LBD  日光色滤色片5  U-25LBA  卤素灯色滤色片6  U-25IF550  绿色滤色片7  U-25L42  紫外阻挡滤色片8  U-25Y48  黄色滤色片9  U-25FR   磨砂滤色片（BX3M-URAS-S要求）POL, DIC10  U-AN-2   偏光方向固定11  U-AN360-3  偏光方向可旋转12  U-AN360P-2  高质量偏光方向可旋转13  U-PO3  U-POTP3偏光方向固定，与U-DICRH配套使用15  45-IF546用于偏光的绿色O45   mm滤色片IR16  U-AN360IR-17  U-POIR   IR偏光方向固定18  U-BP1100IR带通滤色片：1100nm19U-BP1200IR带通滤色片：1200nm透射光20  43IF550-W45  绿色O45mm滤色片21U-POT起偏镜使用BX3M-RLAS-S和U-FDICR时不需要AN和PO22  U-25空滤色片滑块，与用户定制的O25mm滤色片配套使用23  U-FC透射滤色片盒；组合使用O45mm滤色片聚光镜聚光镜能会聚和聚焦透射光线。用于透射光观察。1  U-AC2阿贝聚光镜（适用于不小于5倍的物镜）2  U-SC3可转出聚光镜（适用于不小于1.25倍的物镜）3  U-LWCD用于玻璃板的长工作距离聚光镜（U-MSSPG，U-SPG64）U-POC-2用于偏光的可转出聚光镜分光镜组件用于BX3M-URAS-S的分光镜组件。根据所需的观察进行选择。U-FBF用于BF，ND滤色片可拆卸U-FDF用于DFU-FDICR用于POL，固定式尼科尔正交U-FBFL用于BF，内置ND滤色片（需要使用BF*和FL）U-FWUS用于紫外线-FL：BP330-385   BA420 DM400U-FWBS用于蓝色-FL：BP460-490   BA520IF DM500U-FWGS用于绿色-FL：BP510-550   BA590 DM570U-FF空镜组* 仅用于同轴反射照明中间镜筒用于多种目的的各种类型的附件。在镜筒与照明器之间使用。U-CA变倍器（1倍，1.25倍，1.6倍，2倍）U-ECA变倍器（1倍，2倍）U-EPA2 眼点调节器：+30mmU-DP用于U-DP1XC的双端口U-DP1XC用于U-DP的C-接口TV相机适配器U-TRU三目中间镜组
