苏州化学镀混合气体腐蚀试验

化学镀混合气体腐蚀试验是一种用于评估化学镀层在多种腐蚀性气体共存环境下的耐腐蚀性能的加速测试方法。作为一名检测工程师，我将从第三方检测的角度，为您严谨地概述该试验的要点。

试验目的与原理

这项试验主要目的包括：

评估化学镀层在严酷工业大气或污染环境中的耐腐蚀性能，模拟环境中的腐蚀性气体（如SO₂、H₂S、NO₂、Cl₂）在一定的温度和湿度下，对化学镀层进行加速腐蚀。

比较不同化学镀工艺（如不同配方、厚度、后处理）的耐腐蚀性优劣，为材料选择和工艺优化提供数据支持。

验证化学镀层产品质量的一致性与符合性，考察其是否满足特定标准或技术协议的要求。

其核心原理是利用可控的温湿度环境与特定浓度的混合腐蚀性气体相结合，在实验箱内营造一个加速腐蚀的环境。化学镀试样在此环境中暴露规定时间后，通过检查其外观、微观形貌及性能变化来评定其耐腐蚀等级。

试验的主要标准

第三方检测机构通常依据以下标准进行试验，具体选择取决于产品目标市场或客户要求：

⚙️ 试验的关键参数

试验的严酷等级由以下几个关键参数jingque控制：

气体种类与浓度：根据模拟的环境选择，常用气体包括二氧化硫(SO₂)、硫化氢(H₂S)、氯气(Cl₂)、二氧化氮(NO₂)。浓度范围通常在十亿分之一(ppb)至百万分之一(ppm) 量级。

温度：严格控制在25°C ± 2°C 或 30°C ± 2°C 等范围内。

相对湿度：通常设定为75% RH ± 5% RH 或 85% RH ± 5% RH。高湿度是腐蚀发生的必要条件。

试验持续时间：常见周期为7天、10天、21天等，根据所需的严酷等级选择。

气体流速：确保箱内气氛均匀稳定，避免出现死角和浓度梯度。

试验流程概述

一次完整的试验通常包含以下步骤：

试样准备：样品需进行清洁、编号。试验前应记录化学镀层的类型、成分、厚度等初始参数。

初始检测：对样品进行外观检查（颜色、光泽）、拍照，并可能进行初始性能测试（如显微硬度、附着力）。

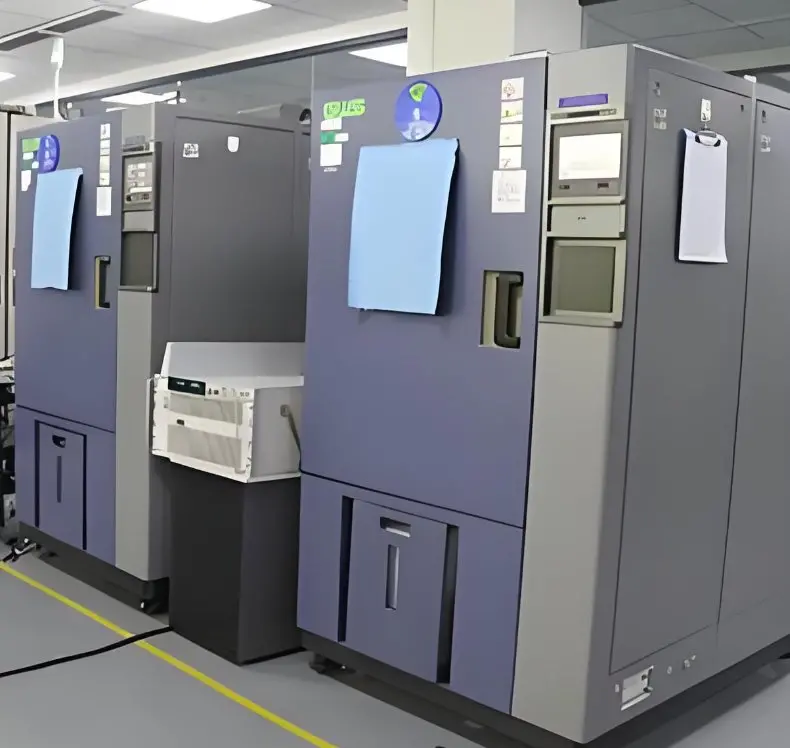

试验实施：将试样放入混合气体腐蚀试验箱中，确保其充分暴露于气流中。随后按设定的参数开始试验，并持续监控和记录环境条件。

恢复：试验结束后，将试样在标准大气条件下放置，以稳定状态。

Zui后检测与评定：这是核心环节，针对化学镀层的特点，主要包括：

外观检查：记录腐蚀产物的颜色、形态、分布，检查镀层是否出现腐蚀点、起泡、剥落、开裂等现象。

腐蚀等级评定：依据相关标准（如ISO 10289）对基体腐蚀和保护等级进行定量评级。

性能测试：测试镀层的显微硬度、附着力等性能在试验前后的变化。

微观分析：使用光学显微镜或扫描电子显微镜(SEM) 观察腐蚀形貌，分析腐蚀机理。

应用

化学镀混合气体腐蚀试验是针对化学镀这一特定防护工艺的精细化评价手段。它能够有效区分不同镀层在模拟复杂环境下的耐腐蚀性能差异，对于提升在工业或污染环境中使用的零部件的可靠性具有重要指导作用。

需要注意的是，有气体多元共渗与化学镀的复合处理工艺，其耐蚀性能可能显著优于单一的化学镀层。在制定测试方案时，可根据产品实际应用环境，考虑进行此类复合工艺的对比测试。

希望以上信息能帮助您全面了解化学镀混合气体腐蚀试验。如果您有具体的产品标准或测试需求，我们可以进一步讨论详细的测试方案。
