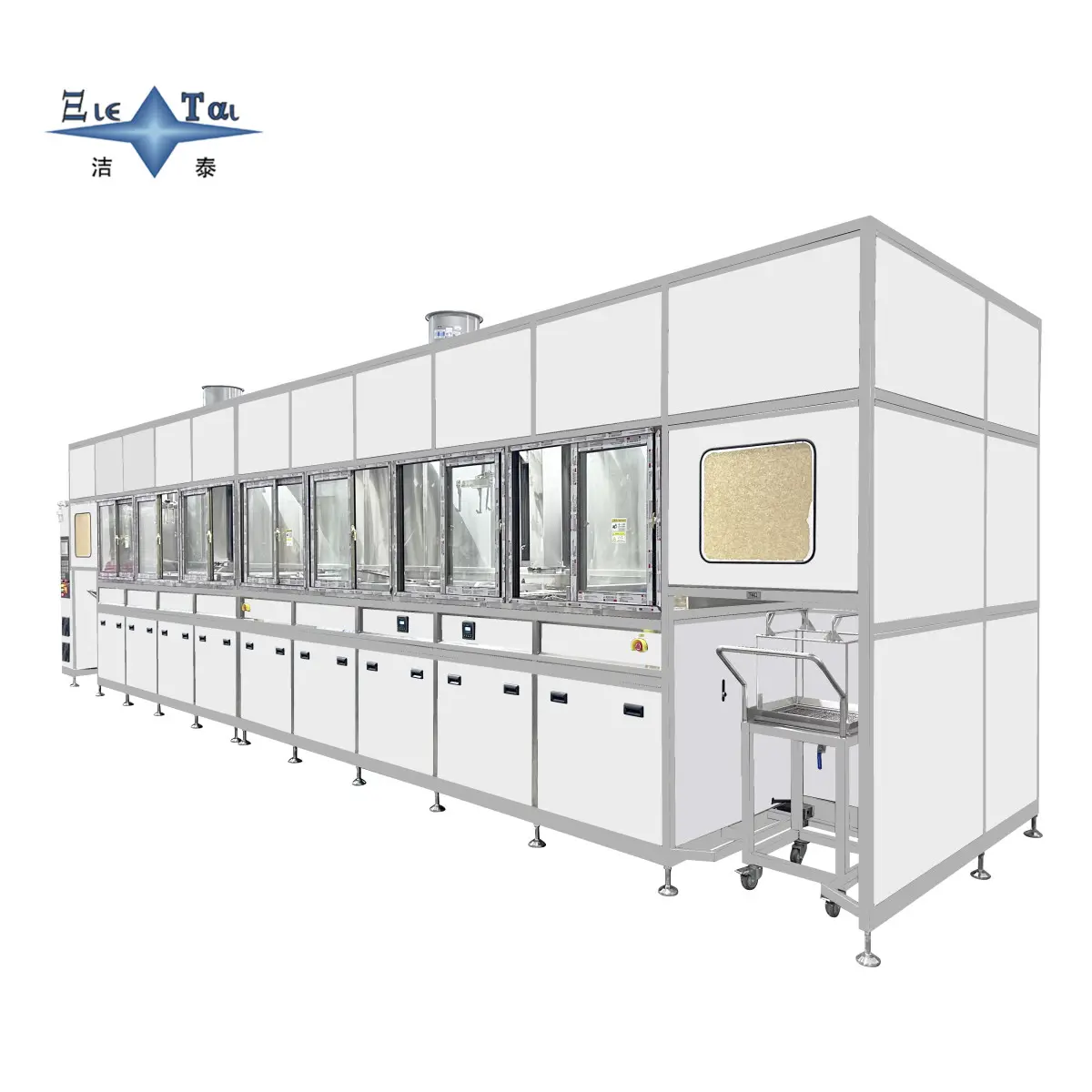

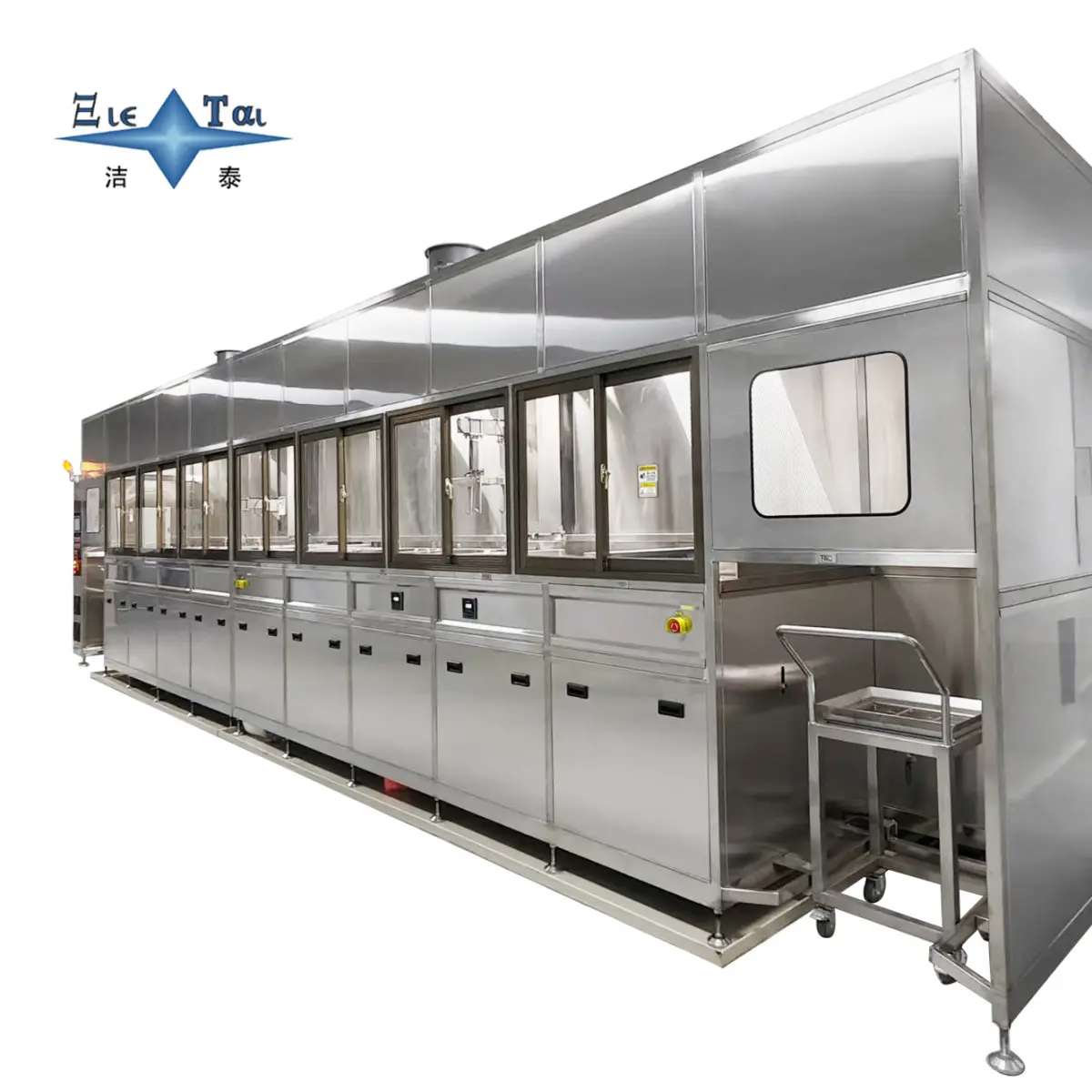

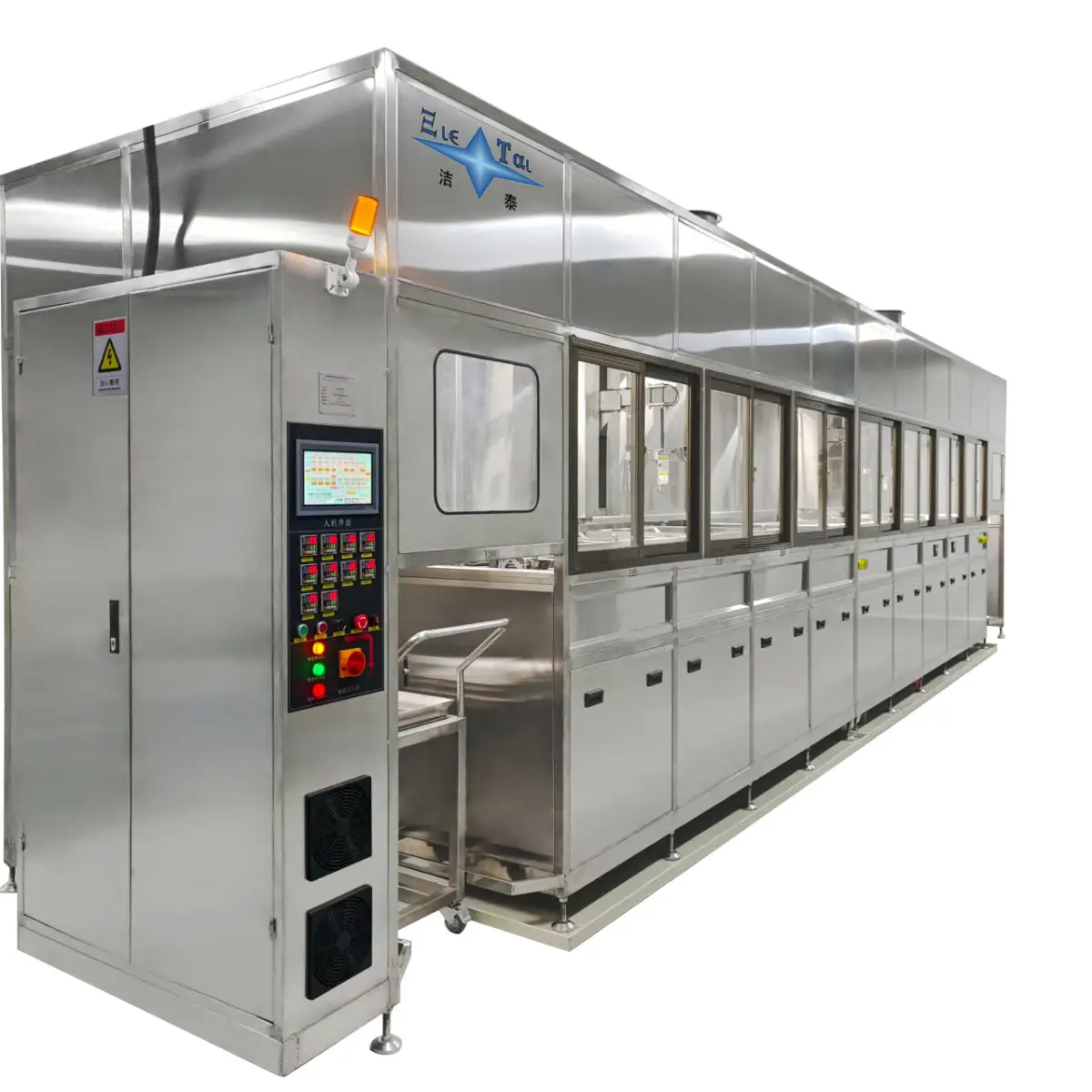

全自动环保型晶圆硅片超声波清洗机，超声波旋转清洗+抛动+热风干燥

产品核心定位

专为 4-12 英寸半导体晶圆、光伏硅片、MEMS 芯片设计的全自动环保清洗设备，集成 “自动上料→预冲洗→超声波旋转清洗→抛动剥离→多段纯水漂洗→热风干燥→自动下料” 全闭环流程，精准去除硅片表面光刻胶残留、金属离子（Cu/Fe/Al）、微米级颗粒（≥0.1μm）及有机污染物，通过 “废液循环 + 低能耗设计” 实现环保生产，适配半导体前道 / 后道工艺、光伏硅片切割后清洗等批量产线需求，确保清洗后硅片洁净度符合 SEMI C12 标准。

核心功能亮点（针对晶圆硅片特性设计）

1. 超声波旋转清洗：360° 无死角，微力除污

• 双频超声 + 旋转协同：采用 80KHz（去除表面颗粒）/130KHz（剥离金属离子）双频可选超声波系统，搭配硅片花篮 360° 匀速旋转（转速 5-15rpm 可调）—— 超声震荡产生的微小气泡（直径 < 20μm）随旋转均匀作用于硅片正反面，深入硅片边缘、槽口缝隙，无清洗盲区，且高频超声避免传统低频（28KHz）导致的硅片表面划伤。

• 精准功率控制：支持 0- 功率无级调节，针对不同工艺阶段（如光刻后清洗需低功率防胶层脱落、切割后清洗需高功率除切割渣）定制输出，确保 “除污彻底” 与 “硅片无损” 平衡，清洗后硅片表面粗糙度 Ra≤0.5nm。

• 防交叉污染设计：清洗槽采用 316L 不锈钢（耐半导体级清洗剂腐蚀），内置独立腔体分隔（每腔适配 1 片 / 组硅片），避免多片硅片清洗时颗粒交叉附着，配备在线颗粒监测仪（实时检测清洗液中≥0.1μm 颗粒数，超标自动排废）。

2. 抛动剥离：强化顽固污渍去除，提升清洗效率

• 高频往复抛动：清洗过程中硅片花篮沿垂直方向高频抛动（抛动幅度 5-20mm，频率 10-30 次 / 分钟可调），产生 “水流剪切力”，辅助剥离超声难以去除的顽固污渍（如干涸光刻胶、切割残胶），相比静态超声清洗效率提升 40%，单批次清洗时间缩短至 8-15 分钟。

• 自适应抛动逻辑：内置传感器检测硅片厚度（适配 0.18-0.7mm 不同规格硅片），自动调整抛动幅度 —— 薄型硅片（如 0.18mm 半导体晶圆）采用小幅度抛动，避免硅片翘曲；厚型硅片（如 0.7mm 光伏硅片）采用大幅度抛动，强化去污效果。

3. 热风干燥：低温无损，无水印残留

• 洁净热风循环系统：采用 Class 100 级洁净热风（经 HEPA H14 过滤器过滤，≥0.3μm 颗粒过滤效率 99.995%），搭配 “底部进风 + 顶部抽风” 对流设计，干燥温度控制在 40-70℃（低于硅片热变形温度，避免翘曲），风速 0.8-1.2m/s 可调，确保硅片正反面均匀干燥。

• 防氧化保护：干燥阶段通入微量氮气（纯度≥99.999%，流量 5-10L/min），在硅片表面形成惰性保护层，防止干燥过程中硅片与空气中氧气反应生成氧化层（SiO₂厚度≤2nm），无需后续酸洗去氧化。

• 快速干燥技术：通过 “热风 + 负压辅助” 设计，干燥时间仅需 3-5 分钟 / 批次，相比传统真空干燥效率提升 60%，且无真空腔体内壁颗粒脱落污染风险。

4. 环保核心设计：降本 + 合规双达标

• 废液循环回收系统：配备 “精密过滤（5μm 滤芯）+ 离子交换树脂 + 真空精馏” 三级处理模块，清洗废液（如光刻胶清洗剂、碱性清洗液）回收率达 70% 以上，降低新鲜清洗剂采购成本与废液处理费用，年减少危废排放约 120 吨 / 台（按每日 8 小时生产计算）。

• 低能耗优化：采用变频超声发生器（待机功率≤50W）、保温型清洗槽（热损耗降低 30%）及高效热风加热器（热效率≥92%），整机能耗比传统设备低 25%，符合半导体行业 “绿色工厂” 认证标准。

• 环保清洗剂兼容：支持中性纯水基清洗剂（pH 6.8-7.2）、无 VOC 有机溶剂，不含氟化物、重金属，清洗废水 COD 值≤50mg/L，满足 GB 21907-2008《电子化学产品污染物控制要求》。

产品核心优势

1. 半导体级洁净度：清洗后硅片颗粒残留≤1 颗 / 片（≥0.1μm），金属离子残留≤1×10¹⁰ atoms/cm²，符合 SEMI C12（半导体硅片洁净度标准）及光伏 TÜV 莱茵 “零污染清洗” 认证，可直接对接光刻、镀膜等精密工序。

2. 全自动降本增效：PLC + 触摸屏控制系统实现 “一键启动”，支持与产线 MES 系统对接（数据上传、远程监控），单人可管理 3-4 台设备，人力成本降低 70%；每小时处理量达 40-80 片（12 英寸晶圆），适配半导体产线 “节拍化生产” 需求。

3. 无损材质防护：从 “高频超声（无划伤）→ 316L 不锈钢槽体（无金属溶出）→ 低温干燥（无翘曲）” 全环节保护硅片基材，清洗后硅片破损率≤0.1%，远低于行业平均 0.5% 的标准。

4. 全场景适配性：兼容 4/6/8/12 英寸圆形晶圆、方形光伏硅片（166/182/210mm）、MEMS 芯片硅基衬底，支持 “单片清洗”（半导体前道）与 “批量清洗”（光伏硅片）两种模式，可通过定制花篮适配特殊尺寸硅片。

适用场景

• 行业领域：半导体制造（前道光刻后清洗、后道封装前清洗）、光伏硅片（切割后清洗、镀膜前清洗）、MEMS 芯片（硅基结构清洗）、功率半导体（IGBT 硅片清洗）；

• 硅片类型：4-12 英寸半导体晶圆（P 型 / N 型单晶硅）、166-210mm 光伏单晶硅片 / 多晶硅片、MEMS 硅基衬底（厚度 0.18-0.7mm）；

• 核心需求：微米级洁净度、无损伤清洗、环保合规、对接自动化产线。
