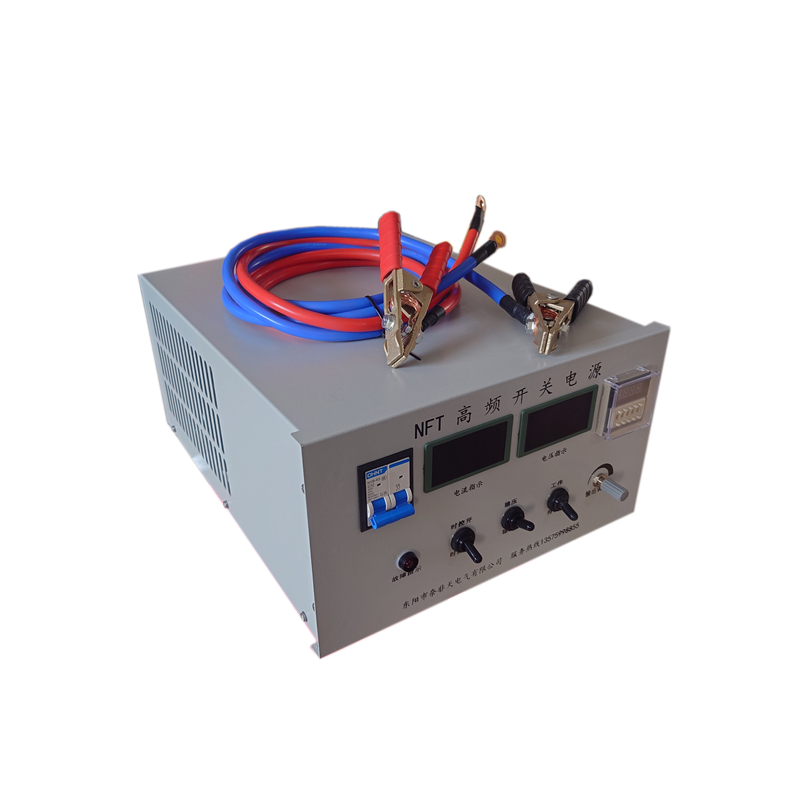

恒压恒流不锈钢电解蚀刻电源

     电解蚀刻电源是一种为电化学蚀刻过程提供特定波形、电压和电流的专用电力设备。它通过精确控制电能输出，驱动电解液与金属工件（阳极）之间发生可控的电化学反应，从而选择性地溶解金属表面，形成图案、文字或达到特定表面处理效果。

电解蚀刻电源应用领域

· 工业标牌与铭牌： 设备型号、公司Logo、序列号等。

· 精密器械： 手术器械、刀具、量具上的刻度、商标。

· 装饰艺术： 不锈钢板画、家居装饰、珠宝首饰。

· 模具加工： 模具表面的微细纹理加工。

主要类型与技术特点

不同类型的蚀刻电源适用于不同的工艺需求。以下是主流的分类和特点：

1. 直流稳压电源

· 描述：提供连续、稳定的直流电。

· 特点：结构简单，成本较低，应用普遍。

· 缺点：在深蚀刻或精密蚀刻时，容易出现“侧向腐蚀”，导致边缘不够清晰，精度稍差。

· 适用场景：对精度要求不高的普通铭牌、装饰性蚀刻，或初期的工艺试验。

2. 脉冲电源（当前主流和高精度选择）

· 描述：提供周期性通断的脉冲式直流电。每个脉冲周期包含一个极短的“导通时间”（Ton）和“关断时间”（Toff）。

· 特点： · 高精度：在关断期间，电解液得以更新，带走反应产物和热量，有效减少了侧向腐蚀，使蚀刻边缘更加锐利、清晰。

 · 控制灵活：通过独立调节脉冲的电流、频率、占空比（Ton/Toff比值），可以精细控制蚀刻速率和表面质量。

 · 效率高：平均电流小，但瞬时电流大，蚀刻效率高，发热量小。

· 适用场景：高精密的模具纹理、医疗器械标记、航空航天零部件、精细图案蚀刻等。

3. 交流/直流换向电源

· 描述：可以输出周期性变换极性的电流（即一段时间内工件为阳极，下一段时间内工件为阴极）。

· 特点： · 在工件为阴极的周期内，可以对蚀刻表面进行轻微的“再沉积”或“抛光”作用。

           · 有助于获得更光滑的蚀刻底面，防止反应产物堆积，保持蚀刻过程的稳定性。

· 适用场景：对蚀刻底面光洁度要求高的应用，如某些高级装饰件或需要去除反应副产物的特殊工艺。

如何选择适合的蚀刻电源？

选择电源时，需要综合考虑以下关键因素：

选择维度 说明与考量

输出波形 直流用于普通需求；脉冲用于高精度、高要求；换向用于改善表面光洁度。

输出范围 电压：通常选择0-30V可调，深蚀刻可能需要更高电压（如50V）。 电流：根据蚀刻面积估算。一般建议电流密度为0.1 - 1.0 A/cm²。例如，蚀刻100 cm²的面积，至少需要10A - 100A的电源。宁大勿小，保留余量。

稳定性与精度 输出稳定性（纹波系数）越高，蚀刻效果越均匀、可控。精密蚀刻必须选择高精度电源。

控制方式 数字式：参数设置精确，可存储工艺配方，便于重复和标准化。 模拟式：操作简单，成本低，但精度和重复性稍差。

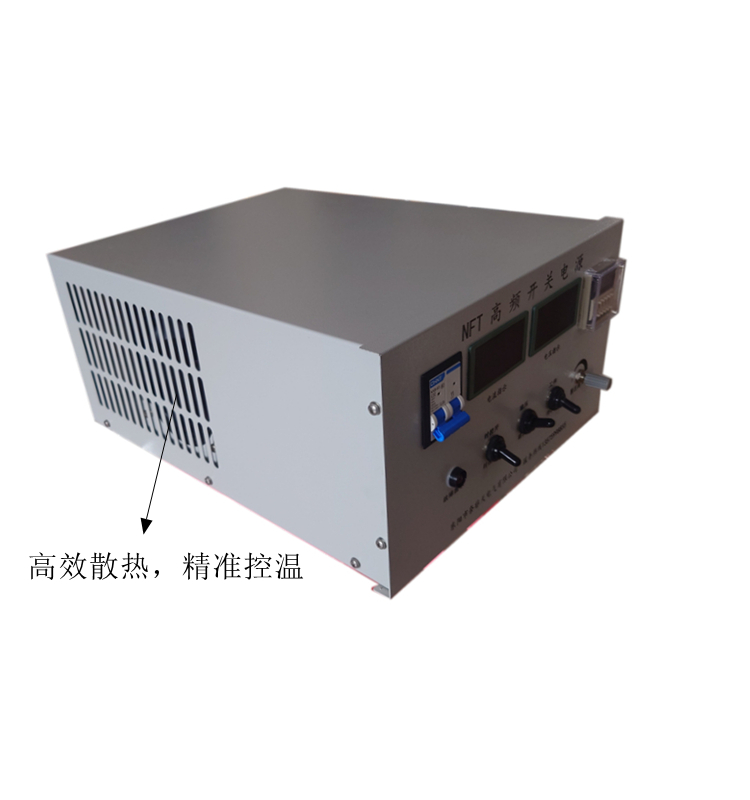

冷却方式 风冷：适用于中小功率电源，维护简单。 水冷：适用于大功率、长时间连续工作的工业环境，散热效率高，稳定性好。

保护功能 必须具备过流、过压、过热、短路保护功能，以保护电源本身和昂贵的工件。

DIY简易入门建议

如果您想在家尝试小规模的DIY，可以简化流程：

· 掩膜： 用透明胶带贴满整个不锈钢表面，然后用刻刀刻出想要的图案，再撕掉需要蚀刻部分的胶带。

· 电解液： 用饱和食盐水（温水溶解大量食盐直至无法再溶解）。

· 电源： 使用可调压的直流电源。

· 操作： 用一个塑料盒做容器，阴极用一块不锈钢片。将导线连接好（可用鳄鱼夹），浸泡后进行蚀刻。
